Malber TD6003 - Page 59

08.A 13-05-03
B430
B450
B580

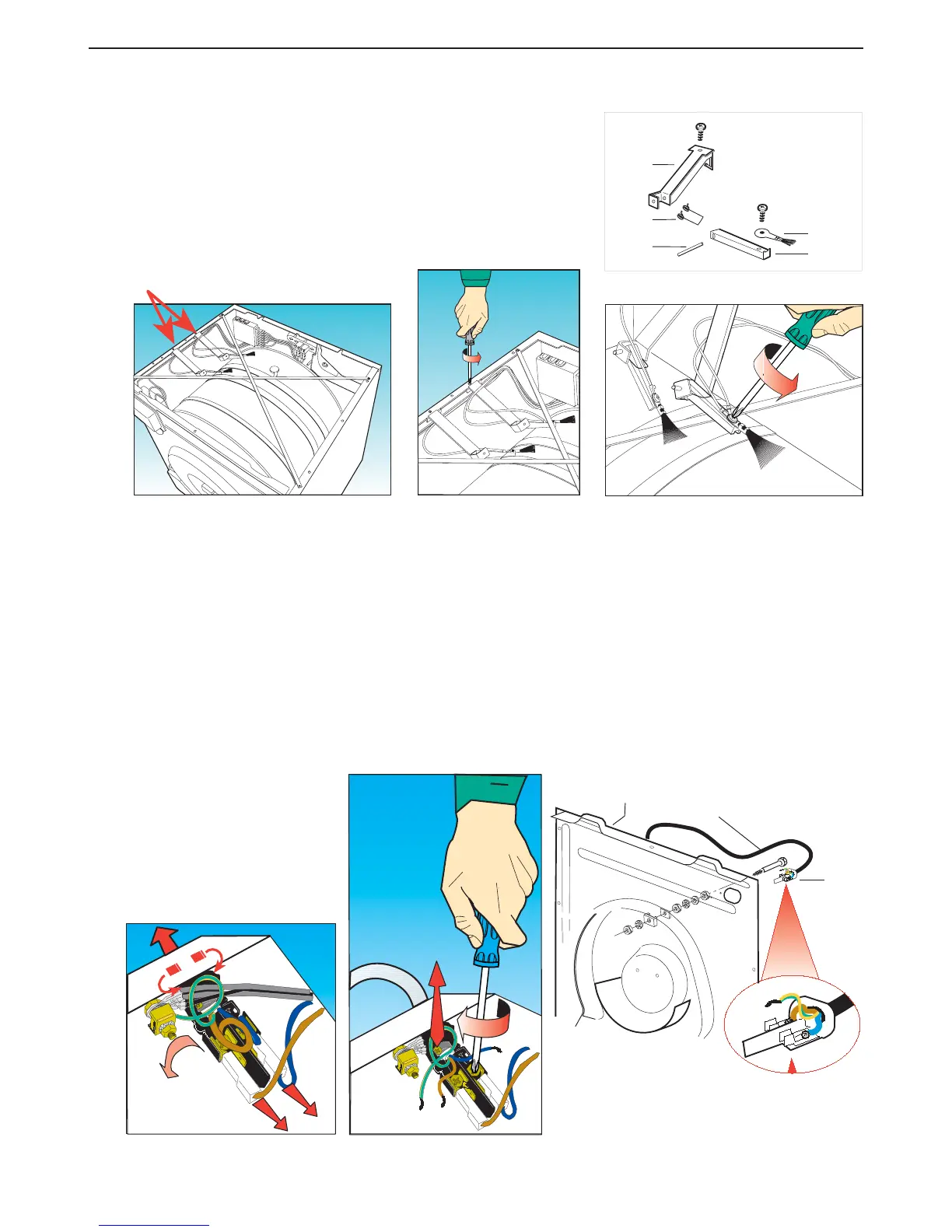

Schritt 12 Zum Demontieren der Bürstenarme und der dazugehörigen Bürsten zur Erfassung
der Feuchtigkeit, bestehend aus:
- A620 Armhalterung
- A610 Bürstenarm
- A630 Bürsten zur Erfassung der Feuchtigkeit
- A640 Bolzen
- A570 Feder
(a) Die obere Abdeckplatte demontieren
(Schritt 1).
(b) Mit Hilfe eines Kreuzschlitz-Schraubenziehers die Schraube
zur Befestigung des Bürstenarmes an der Struktur lösen.
(c) Mit Hilfe eines Kreuzschlitz-Schraubenziehers die Schraube
zur Befestigung des Elektrokabels am Bürstenarm lösen.
(d) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Schritt 13 Zum Demontieren und/oder Austauschen des Speisekabel (B430) und/oder des
Klemmenbretts (B450):
(a) Die obere Abdeckplatte demontieren (Schritt 1).
(b) Zum Austauschen des Klemmenbretts (B450):
die am Klemmenbrett (B450) angeschlossenen Kabel abschließen, mit einem 7-er Schlüssel die
Klemmmutter der Erdungsgruppe lockern und die Erdleitung herausziehen.
Die beiden Haltelaschen an den Seiten des Klemmenbretts drücken und dieses nach hinten
herausziehen.
(c) Zum Austauschen des Speisekabels (B430):
Mit einem Kreuzschlitz-Schraubenzieher die beiden Feststellschrauben der Kabelenden lockern,
mit einem 7-er Schlüssel die Erdungsgruppe lockern und die Erdleitung herausziehen.
Mit einem Kreuzschlitz-Schraubenzieher die Schraube der Speisekabelhalterung lösen und dieses
herausziehen.
Bei der Remontage in umgekehrter Reihenfolge vorgehen.
ARBEITSVERFAHREN
A640
A570
A620
A630
A610
