09.A 13-05-03
A520
}
B051
B540
B670
B550
B530 (n°4)
A490 (n°2)
A500
B020
B560
B030
B006
Für Trockner, die nach der 18. Kalenderwoche 2003 ( mit Seriennummer 200318...)
produziert wurden

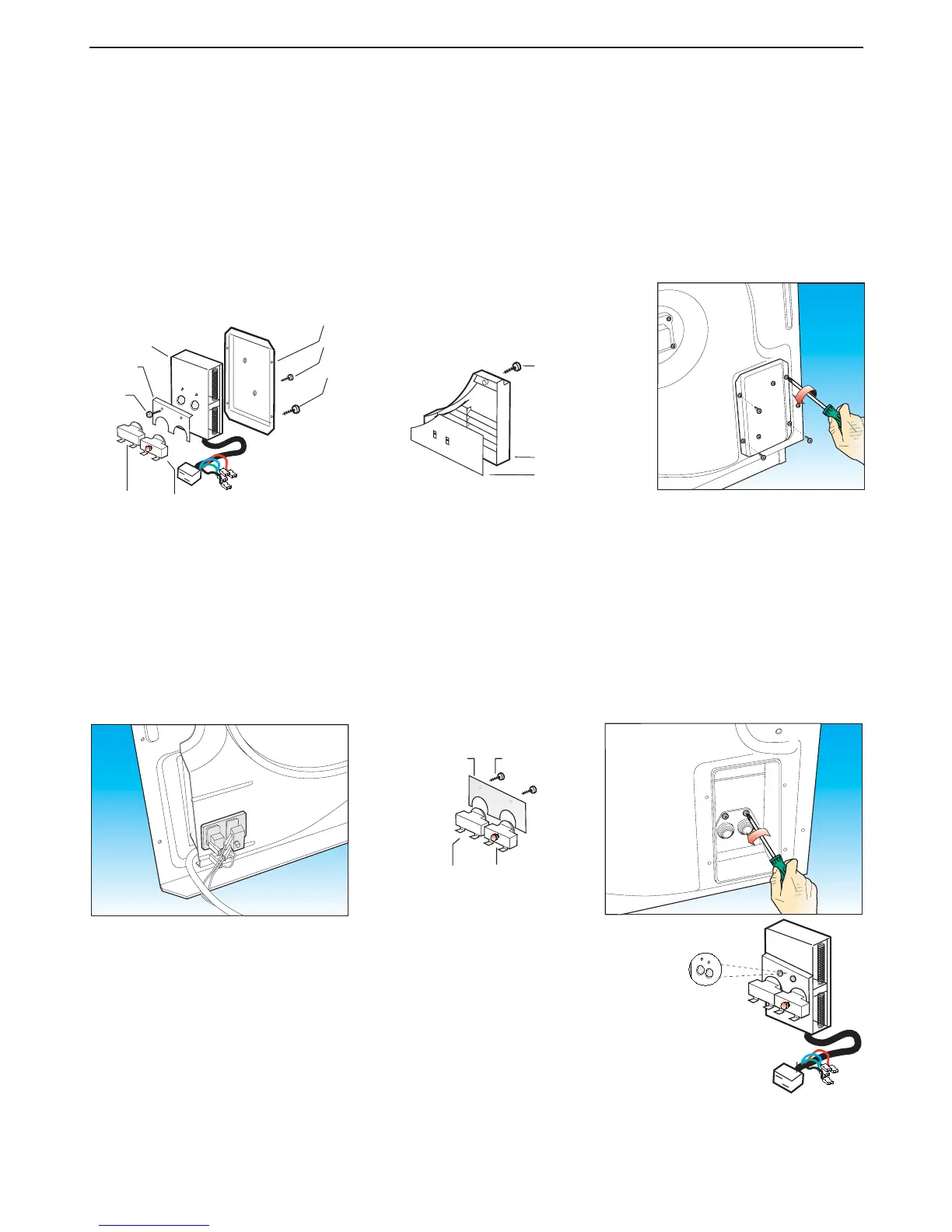

Schritt 14 Zum Demontieren und/oder Austauschen des Widerstandes (B560) und des
Luft-Inspektionsdeckels (B051):
(a) An der Rückseite des Gerätes mit einem Kreuzschlitz-Schraubenzieher die 4 Feststellschrauben
(B530) des Widerstandhaltedeckels (B550) lösen;
(b) Die 2 Schrauben (A490) zur Befestigung des Widerstandes (B560) entfernen.
(c) Die Feststellschraube (A520) zur Befestigung der Luftdeckel-Gesamtheit (B051) entfernen.
(d) Das Klemmenbrett des Widerstandes im unteren Geräteteil abschließen und
den Widerstand (B560) entnehmen.
Bei Austausch des Widerstandes:
Die Thermostatkontakte (B006)(B030) lösen, deren Position notieren und folgende Teile sicherstellen:
- Thermostat für Höchsttemperatur (B006)
- Sicherheitsthermostat mit manueller Rückstellung (B030)
- Thermostatplatte (B020)
- 2 Feststellschrauben Thermostatplatte (A500)
(e) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Schritt 15 neue Version
Zum Austauschen und/oder Demontieren:
- des Sicherheitsthermostats mit manueller Rückstellung (B006)
- des Thermostats für Höchsttemperatur mit automatischer Rückstellung (B030)
(a) Den Widerstandshaltedeckel (B550) entfernen (Schritt 14)
(b) Zwecks leichterer Zugänglichkeit des Widerstand-Klemmenbretts empfehlen wir, den
Luft-Inspektionsdeckel (B051) zu entfernen (Schritt 14); dann das Klemmenbrett abschließen.
(c) Die 2 Befestigungsschrauben (A500) der Thermostat-Befestigungsplatte (B020) losen und den
Austausch vornehmen.
(d) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Für Trockner, die vor der 18. Kalenderwoche 2003 produziert wurden.
Schritt 15 Zum Austauschen und/oder Demontieren:
- des Sicherheitsthermostats mit manueller Rückstellung (B006)
- des Thermostats für Höchsttemperatur mit automatischer Rückstellung (B030)
(a) Die obere Abdeckplatte demontieren (Schritt 1).
(b) Zwecks besserer Zugänglichkeit empfehlen wird die rückseitige Abdeckplatte (B580) abzunehmen
und den Schritt 16 durchzuführen, wobei nur die effektiv erforderlichen Komponenten entfernt werden
(c) Den Deckel (B550) gemeinsam mit dem Widerstand (B560) laut Schritt 14 abnehmen, wobei die
Elektrokabel zu lösen sind.
(d) Die 2 Feststellschrauben (A500) des verzinkten Platte (B020) lösen und den auszutauschenden
Thermostat entnehmen.
(e) Bei der Remontage in umgekehrter Reihenfolge vorgehen.
Technische Information Code 466000021
ARBEITSVERFAHREN
B020 A500
B030
B006
