12.A 13-05-03

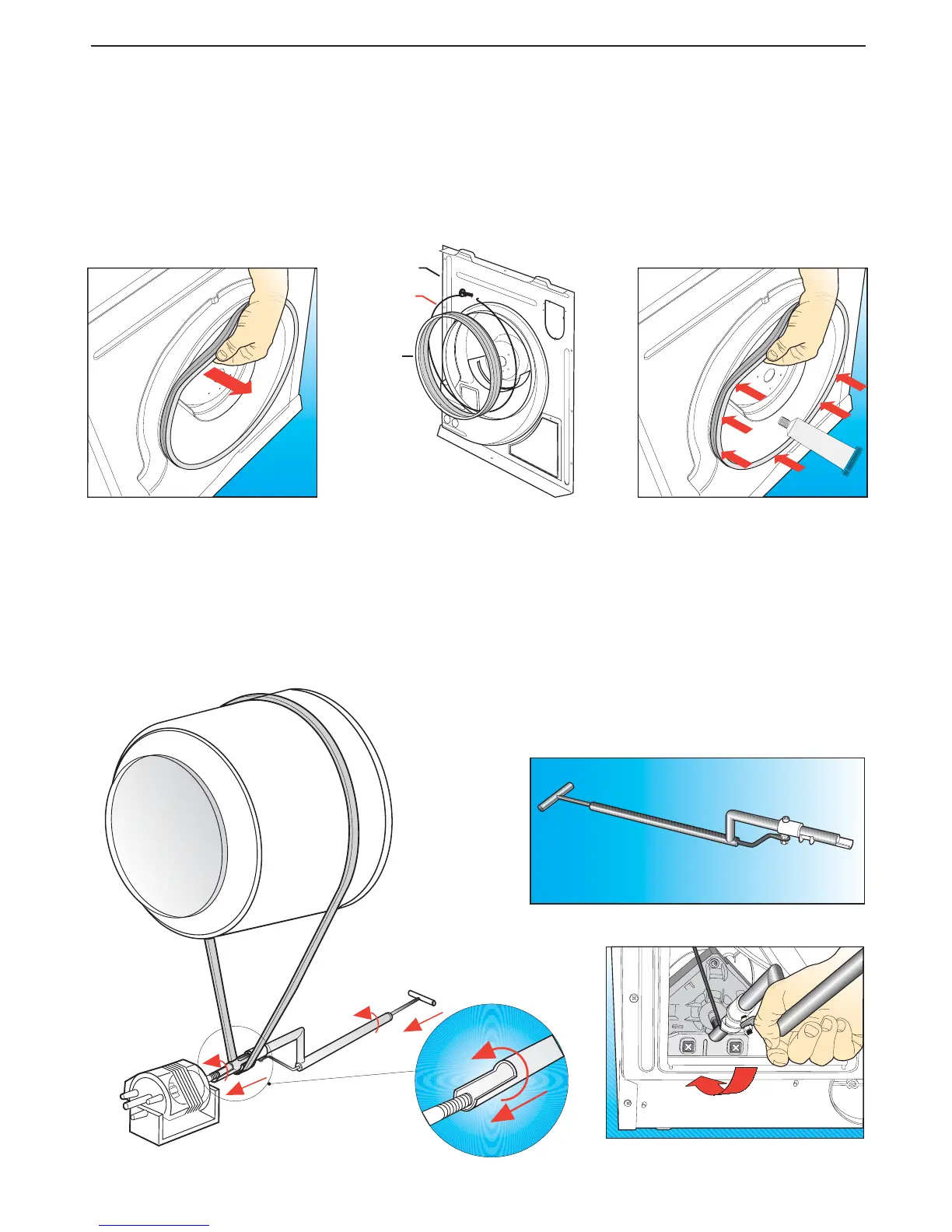

Schritt 17 Zum Austauschen und/oder Demontieren der rückseitigen Trommeldichtung mit Filz (B025):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Nur für Geräte, die nach der 43. Kalenderwoche 2003 produziert wurden.
Technische Information Code 466000033
Mit einem Kreuzschlitz-Schraubenzieher den Ring mit Schraube (B077) entfernen.
(c) Die Dichtung mit Filz (B025) mit der Hand abnehmen.
(d) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei darauf zu achten ist, die
Dichtung korrekt zu positionieren.
Schmierfett auf die gesamte Fläche des weißen Filzes auftragen.
NB: Eine spezielle Gesamtheit bestehend aus der Dichtung (B025) mit einer Packung Schmierfett kann mit
dem Code 720206000 bestellt werden.
Schritt 18 Zum Austauschen und/oder Demontieren des Treibriemens (A290):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und dem Motor abnehmen.
(d) Für die Remontage das Sonderwerkzeug mit dem Code 268014600 (als Ersatzteil lieferbar)
verwenden, um den Riemen erneut zu positionieren; in das Langloch der rückseitigen Platte
einfügen; den Riemen laut nachfolgender Zeichnung einhaken, drücken, um den Riemen auf
die Motorwelle zu führen und das Werkzeug dann langsam drehen und herausziehen. Die
Trommel manuell drehen, um die korrekte Ausrichtung des Riemens zu überprüfen (bei
schlechter Ausrichtung den Vorgang wiederholen).
ARBEITSVERFAHREN
268014600
LUBRICANT
B580
B025
B077
