13.A 13-05-03

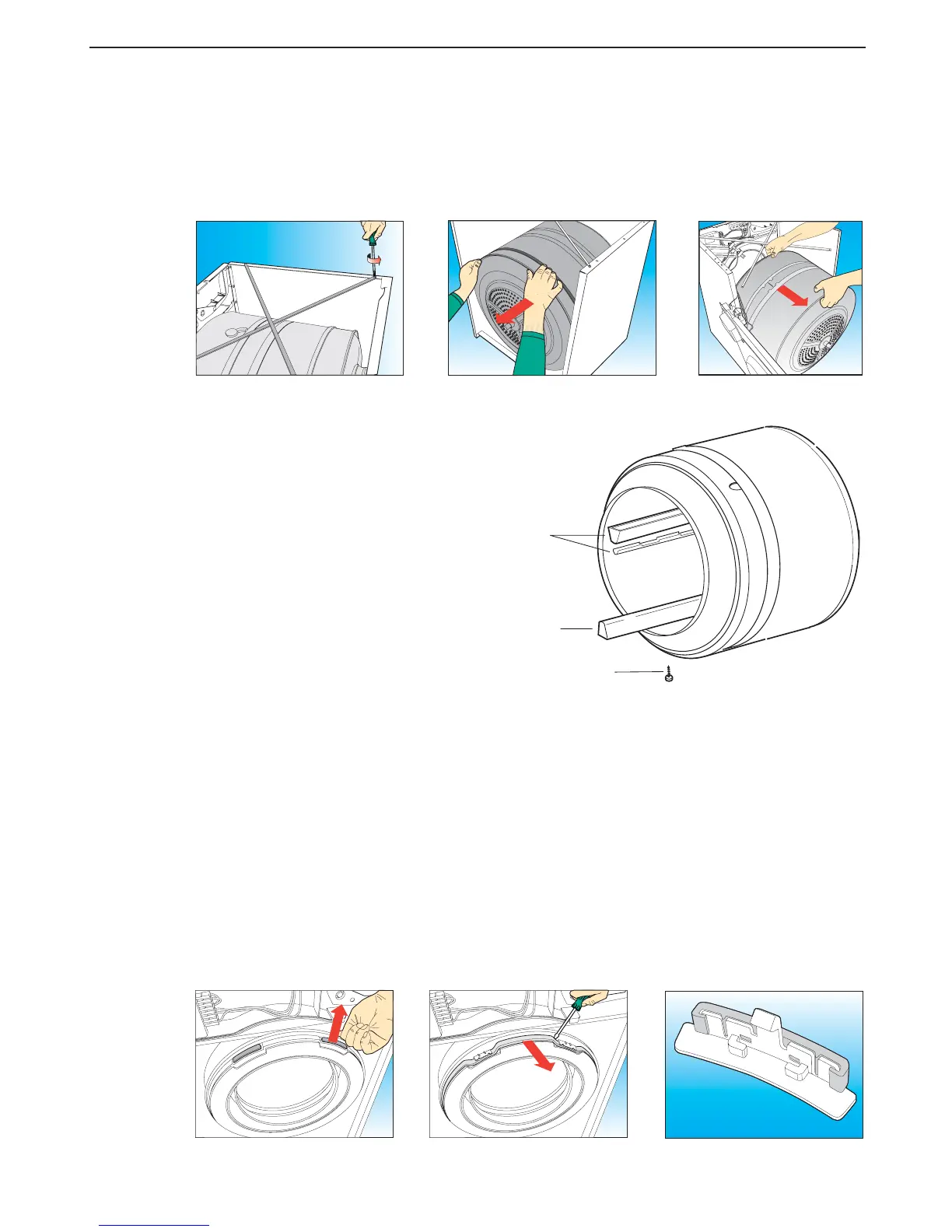

Schritt 19 Zum Austauschen und/oder Demontieren der Trommel-Gesamtheit (A300):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und dem Motor abnehmen.
(d) Die 2 Schrauben (A510) der Zugstangen (B350) an der Rückseite des Geräts losschrauben, damit
die Seitenteile verbreitert und die Trommel entnommen werden kann.
(e) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Schritt 18 für die Remontage des
Riemens ausgeführt wird.
Schritt 21 Zum Austauschen und/oder Demontieren der Gleitschuhe (A530) und der Filzdichtung (A410)
vom Trommelhalterahmen (A340):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und dem Motor abnehmen.
(d) Die 2 Schrauben (A510) der Zugstangen (B350) an der Rückseite des Geräts losschrauben, damit
die Seitenteile verbreitert und die Trommel entnommen werden kann.
(e) Mit einer Hand die rückseitige Anhakvorrichtung des Gleitschuhs (A530) drücken und diesen
entnehmen; nun mit Hilfe eines Schraubenziehers die Filzdichtung (A410) abnehmen.
NB: Wir empfehlen bei Austausch der Gleitschuhe oder der Filzdichtung sowohl die Gleitschuhe (A530)
als auch die Dichtung (A410) neu zu montieren; hierzu kann ein komplettes Ersatzteilkit mit dem
Code 720208100 bestellt werden, das außer diesen Teilen auch ein doppelseitig klebendes Band
enthält, das zum Ankleben der Filzdichtung erforderlich ist.
(f) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Schritt 18 für die Remontage
des Riemens ausgeführt wird.
Schritt 20 Zum Austauschen und/oder Demontieren des Mitnehmers mit Sonde (A320)
und/oder des Mitnehmers ohne Sonde (A310) von der Trommel-Gesamtheit (A300):
(a) Die oberen Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die 3 Befestigungsschrauben (A420) vom auszutauschenden
Mitnehmer losschrauben.
(c) Bei der Remontage in umgekehrter Reihenfolge
vorgehen, wobei der Schritt 18 für die Remontage
des Riemens ausgeführt wird.
ARBEITSVERFAHREN
A420
A310
A320
