14.A 13-05-03

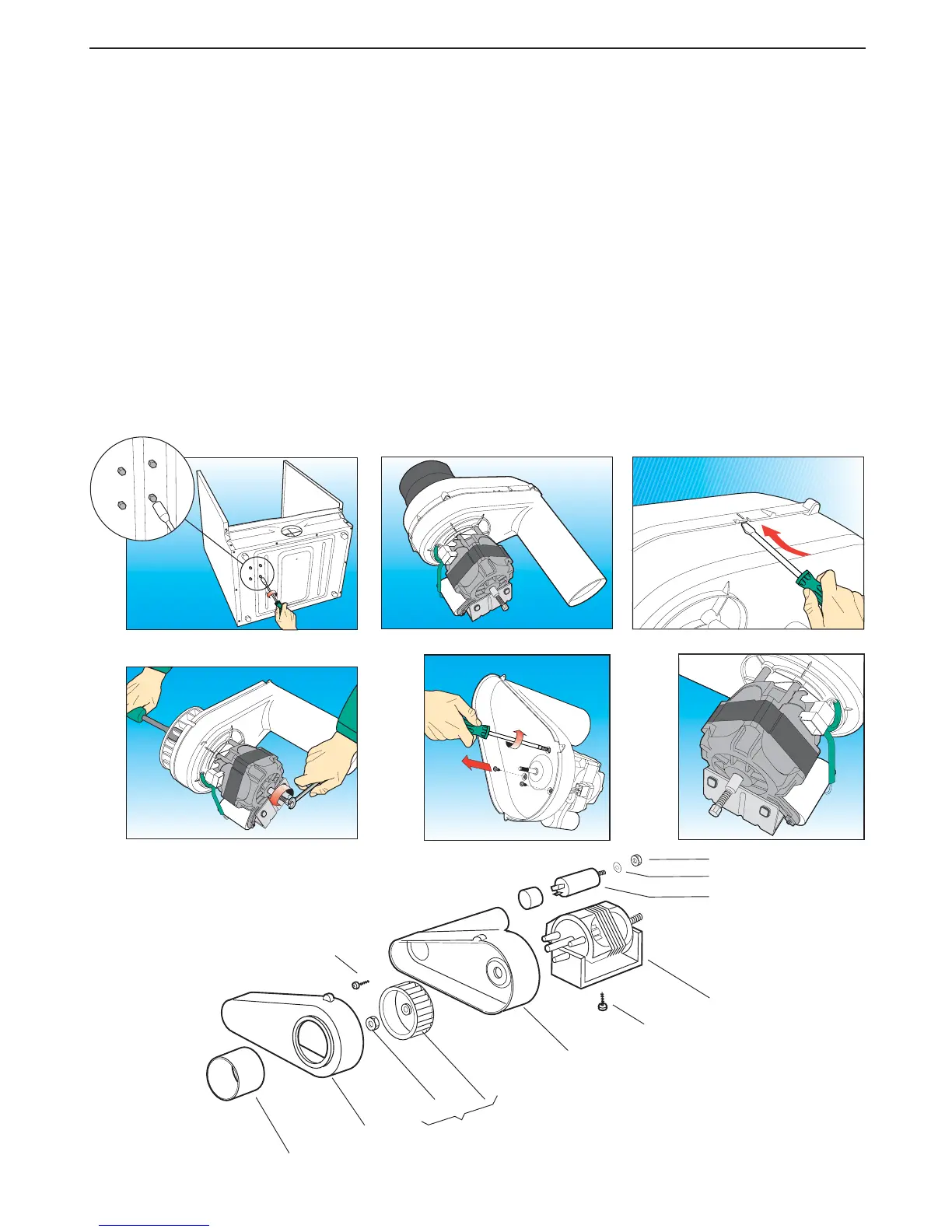

Schritt 22 Zum Austauschen und/oder Demontieren des Motors (A120):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und dem Motor abnehmen.
(d) Die 2 Schrauben (A510) der Zugstangen (B350) an der Rückseite des Geräts losschrauben, damit die
Seitenteile verbreitert und die Trommel entnommen werden kann.
(e) Die Maschine kippen und auf einen Karton legen, um besseren Zugriff auf die Komponenten zu erhalten.
(f) Das Elektro- und Erdkabel vom Motor abschließen;
(g) Mit einem 10-er Steckschlüssel die 4 Sechskantschrauben (A390) lösen und dabei den Motor an der
gegenüberliegenden Seite mit der Hand stützen, damit er nicht fallen kann; dann die gesamte Gruppe
herausziehen, indem sie vom Verbindungsstück aus Gummi (A230) gezogen wird.
Mit Hilfe eines Schlitz-Schraubenzieher die Anhakvorrichtungen der Schnecke (A170) und (A210) lösen,
um Zugriff auf die Gesamtheit Flügelrad + Mutter (A078) zu erhalten.
(h) Zum Demontieren des Lüfterrades (A078) vom Motor (A120) einen 13-er Steckschlüssel (lüfterradseitig)
und einen 10-er Gabelschlüssel (motorseitig) verwenden und die Messingmutter (A110) losschrauben.
(i) An dieser Stelle zum Demontieren des Motors (A120) von der Plastikschnecke (A170) mit einem
Kreuzschlitz-Schraubenzieher die 3 Schrauben (A190) abnehmen und den Kondensator (A150)
entnehmen, indem die Mutter mit einem 13-er Gabelschlüssel losgeschraubt wird.
NB: Wir empfehlen bei Austausch des Lüfterrades und/oder des Motors eine neue Messingmutter (A110)
zu verwenden.
(j) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Schritt 19 für die Remontage
der Trommel und der Schritt 18 für die Remontage des Riemens durchgeführt wird.
ARBEITSVERFAHREN
A190
A230
A210
A110
A170
A390
A078
A130
A120
A140
A150
