16.A 13-05-03

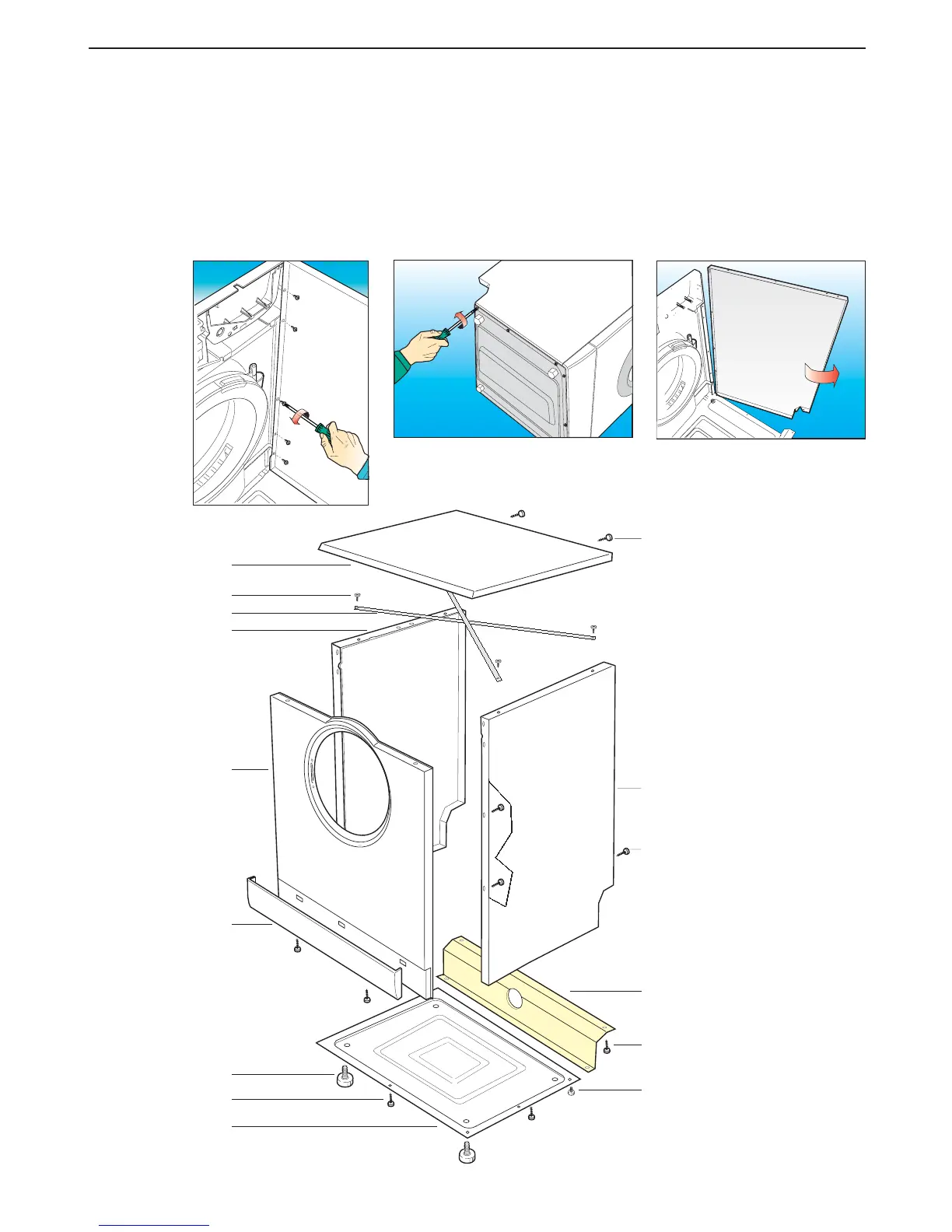

Schritt 24 Zum Austauschen und/oder Demontieren der linken seitlichen Platte (B040) und/oder rechten
seitlichen Platte (B230):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und vom Motor nehmen laut Schritt 18.
(d) Die Trommel-Gesamtheit (A300) laut Schritt 19 demontieren.
(e) Die 5 Feststellschrauben (A480) von der frontseitigen Abdeckplatte und dann die Feststellschrauben
am Untergestell (A260) lösen.
(f) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Schritt 19 für die Remontage
der Trommel und der Schritt 18 für die Remontage des Riemens durchgeführt wird.
ARBEITSVERFAHREN
A460
B070
B440
B040
A510
B350
B360
B007
A250
A260
A370
B680
A460
A480
B230
