17.A 13-05-03

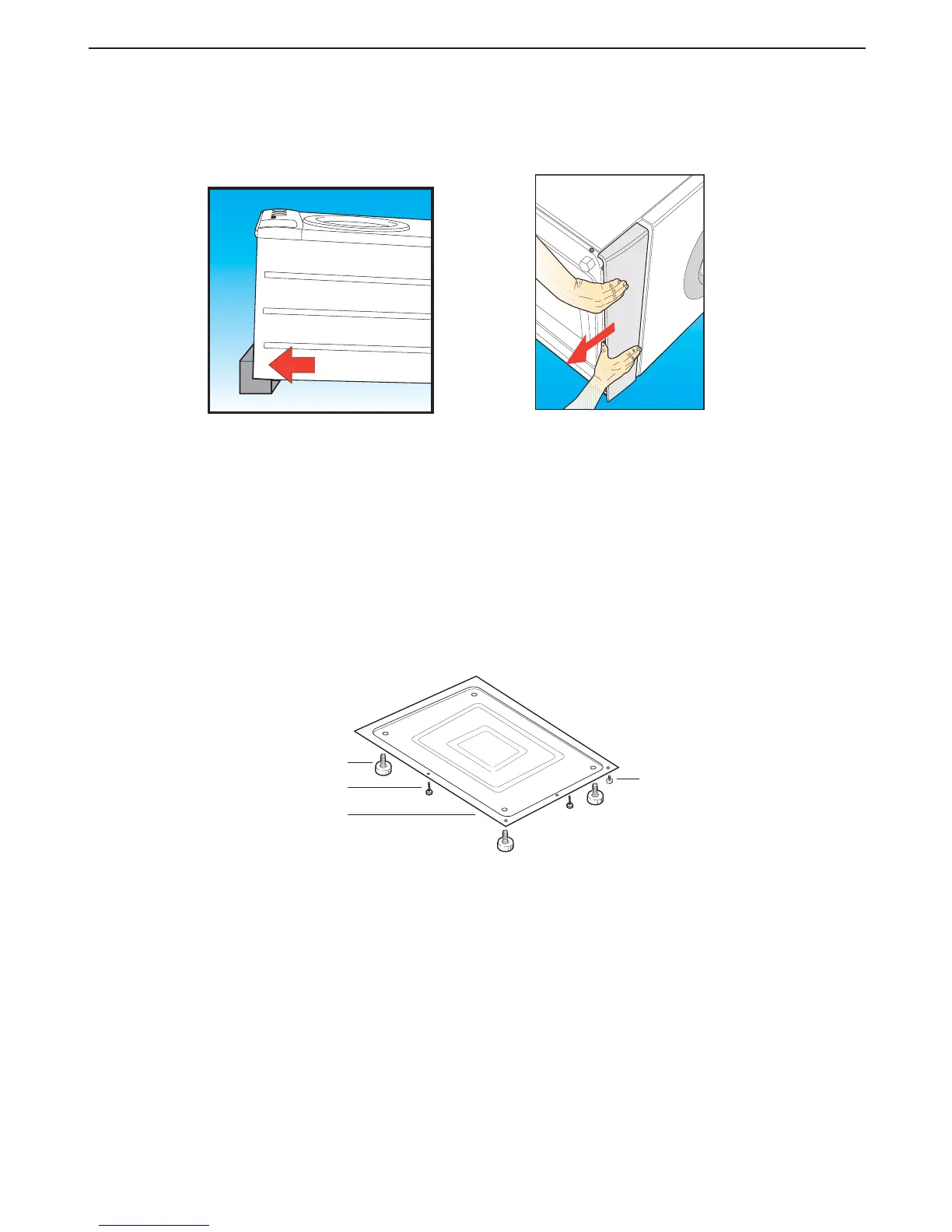

Schritt 25 Zum Austauschen und/oder Demontieren des Plastiksockels (B007) von der frontseitigen
Abdeckplatte (B070):
(a) Für diesen Arbeitsgang muss das Gerät nach hinten gekippt werden, um auf die 3 Feststellschrauben
des Sockel mit einem Kreuzschlitz-Schraubenzieher Zugriff nehmen zu können.
(b) Den Sockel (B007) manuell ausrasten, indem er nach unten geschoben wird.
(c) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei auf das korrekte Anhaken
des Sockels bei den Bohrungen der vorderseitigen Platte zu achten ist.
ARBEITSVERFAHREN
Schritt 26 Zum Austauschen des Untergestells (A260):
(a) Die obere Abdeckplatte (B360) laut Schritt 1 demontieren.
(b) Die rückseitige Abdeckplatte (B580) laut Schritt 16 abnehmen, wobei nur die effektiv erforderlichen
Komponenten entfernt werden.
(c) Den Riemen (A290) manuell von der Trommel und vom Motor nehmen laut Schritt 18.
(d) Die Trommel-Gesamtheit (A300) laut Schritt 19 demontieren.
(e) Die 5 Feststellschrauben (A480) von der frontseitigen Abdeckplatte und dann die
Feststellschrauben am Untergestell (A260) lösen.
(f) Den Motor (A120) laut Schritt 22 demontieren, die Feststellschrauben des Untergestells (A260)
lösen und die 4 Ausrichtfüße (A250) sicherstellen.
(g) Bei der Remontage in umgekehrter Reihenfolge vorgehen, wobei der Schritt 19 für die Remontage
der Trommel und der Schritt 18 für die Remontage des Riemens durchgeführt wird.
A250
A260
A370
A480
