12
Rimozione e sostituzione
della lama:
Rimozione e sostituzione
della matrice:
1. Chiudere lo strumento e sostituire il perno di bloccaggio trasversale J.
2. Individuare e rimuovere 2 delle 3 viti a testa piatta M10 K intorno al perno. Allentare la terza vite, ma lasciarla in posa per il momento.
3. Individuare e rimuovere il bullone di collegamento M più vicino al perno trasversale.
4. Individuare e allentare leggermente l’altro bullone di collegamento N per facilitare il rimontaggio. NON RIMUOVERE.
Attenzione! Pesante e acuminato: mantenere una presa salda sul gruppo lama durante i passaggi rimanenti.
5. Rimuovere il perno trasversale J e ruotare la maniglia verso l’alto fino a che non si arresta.
6. Rimuovere l’ultima vite M10 a testa piatta K.
7. Rimuovere con attenzione il gruppo lame P.
8. Individuare e rimuovere le 6 viti M8 e i dadi Q che fissano la lama P1 al supporto P2 della lama.
Prestare attenzione durante la rimozione di queste viti mentre la lama e relativi supporti si allentano.
9. Rimuovere la lama P1 dal supporto P2.
10. Sostituire la lama con una nuova, o invertire la lama in uso in modo che sia esposto un nuovo bordo di taglio.
11. Rimontare e fissare le viti e i dadi Q che tengono la lama P1 fissata al supporto della lama P1.
SERRARE LA BULLONERIA FINO A QUANDO RISULTA BEN FERME.
12. Effettuare la procedura inversa delle fasi 2-8 per il rimontaggio.
1. Rimuovere la lama seguendo le istruzioni che precedono.
2. Individuare e rimuovere le 5 viti M6 a testa piatta R che fissano la matrice
S al suo supporto. Prestare attenzione durante la rimozione di queste viti in
quanto la matrice potrebbe allentarsi.
3. Rimuovere la matrice S.
4. Sostituire la matrice con una nuova, o invertire la matrice in usoin modo
che sia esposto un nuovo bordo tagliente.
5. Ripetere le fasi 1-3 in senso inverso per il rimontaggio della matrice.
Fare riferimento alle istruzioni precedenti per reinstallare la lama.
SCSRC1 / SCSRC1 EV
AVVERTENZE: Sia la lama e che i componenti
della matrice presentano bordi taglienti.
Indossare occhiali protettivi e guanti quando
si effettua la manutenzione. Entrambi la lama e matrice dispongono di bordi taglienti reversibili per una lunga durata. La lama
e la matrice sono sostituibili come un insieme.
R
S
M
J
N
Q
Q
P1
P2
P
IT

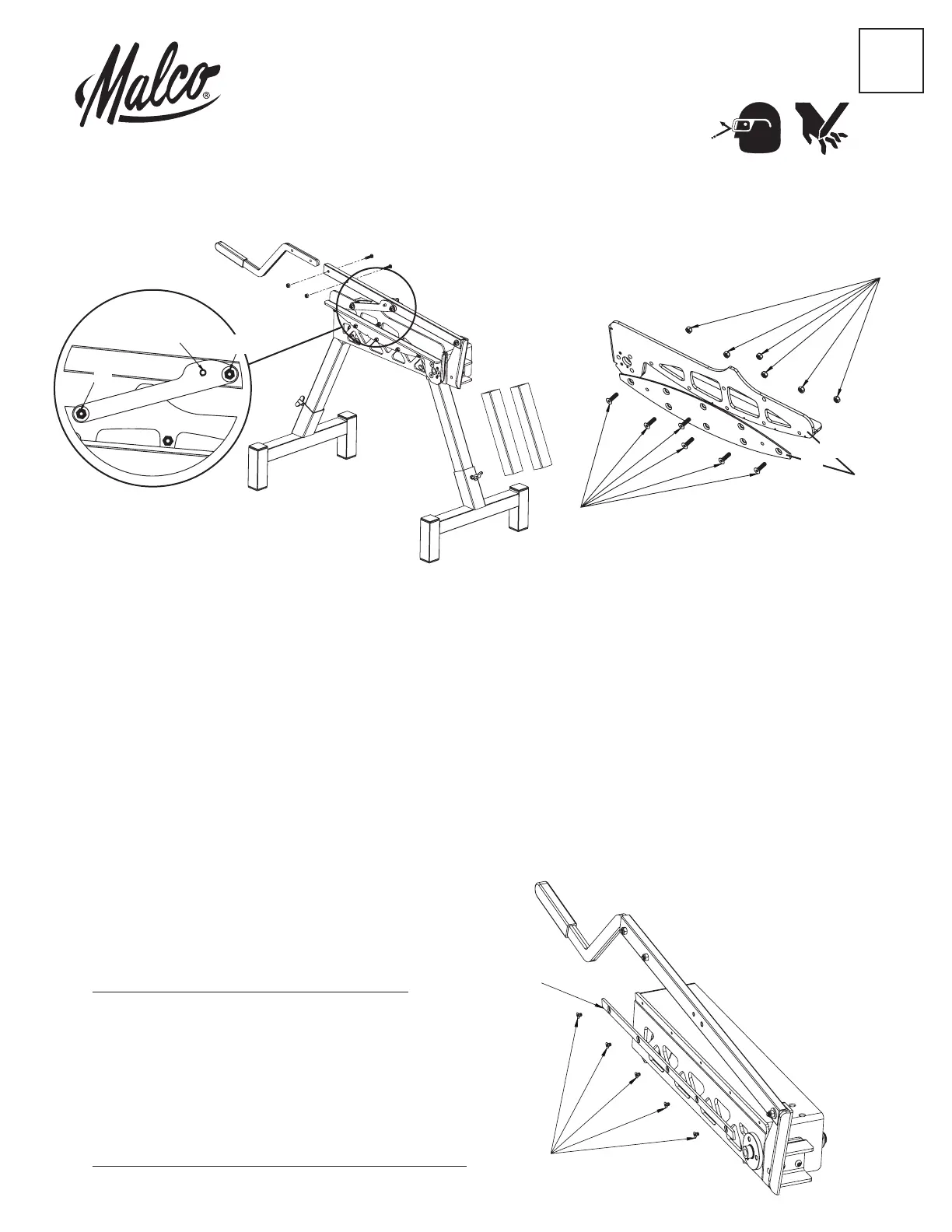

Gruppo delle lame
(visto dal lato di tavolo)
