Retirada y sustitución
de la cuchilla:
Retirada y sustitución
del troquel:
1. Cierre la herramienta y vuelva a colocar el pasador de bloqueo transversal J.
2. Localice y retire los dos tornillos 3-M10 de cabeza plana K situados alrededor del eje central.
Afloje el tercer tornillo, pero déjelo en su sitio de momento.
3. Localice y retire el perno de unión M más cercano al pasador transversal.
4. Localice y afloje un poco el otro perno de unión N, que servirá de ayuda para la reinstalación. NO LO QUITE.
¡Precaución! Pesado y afilado: sujete con firmeza el conjunto de la cuchilla durante los pasos restantes.
5. Retire el pasador transversal J y gire el mango hacia arriba hasta llegar a su tope.
6. Retire el último tornillo M10 de cabeza plana K.
7. Retire con cuidado el conjunto de la cuchilla P.
8. Localice y retire los tornillos y las tuercas 6-M8 Q que sujetan la cuchilla P1 al soporte de la cuchilla P2.
Tenga cuidado al retirar estos tornillos: la cuchilla y sus soportes quedarán sueltos.
9. Retire la cuchilla P1 del soporte P2.
10. Sustituya la cuchilla por otra nueva o dele la vuelta para exponer el nuevo borde de corte.
11. Reinstale y coloque los tornillos y las tuercas 6-M8 Q que sujetan la cuchilla P11 al soporte de la cuchilla P2.
APRIETE ESTAS FIJACIONES HASTA QUE QUEDEN BIEN SUJETAS.
12. Repita los pasos 2 a 8 en sentido inverso para reinstalar la cuchilla.
1. Retire la cuchilla siguiendo las instrucciones dadas anteriormente.
2. Localice y retire los tornillos 5-M6 de cabeza plana R que sujetan
el troquel S al soporte del troquel. Tenga cuidado al retirar estos
tornillos ya que el troquel se soltará.
3. Retire el troquel S.
4. Sustituya el troquel por otro nuevo o dele la vuelta al actual
para dejar expuesto un nuevo borde de corte.
5. Repita los pasos 1 a 3 en sentido inverso para reinstalar el troquel.
Consulte las instrucciones dadas anteriormente para reinstalar
la cuchilla.
SCSRC1 / SCSRC1 EV
ADVERTENCIA: mantenimiento de la cuchilla y el troquel
Los componentes de la cuchilla y el troquel tienen bordes afilados. Lleve gafas y guantes de protección durante las labores de
mantenimiento. La cuchilla y el troquel llevan bordes de corte reversibles que ofrecen mayor duración. También es posible sustituir
la cuchilla y el troquel de forma conjunta.
R
S
M
J
N

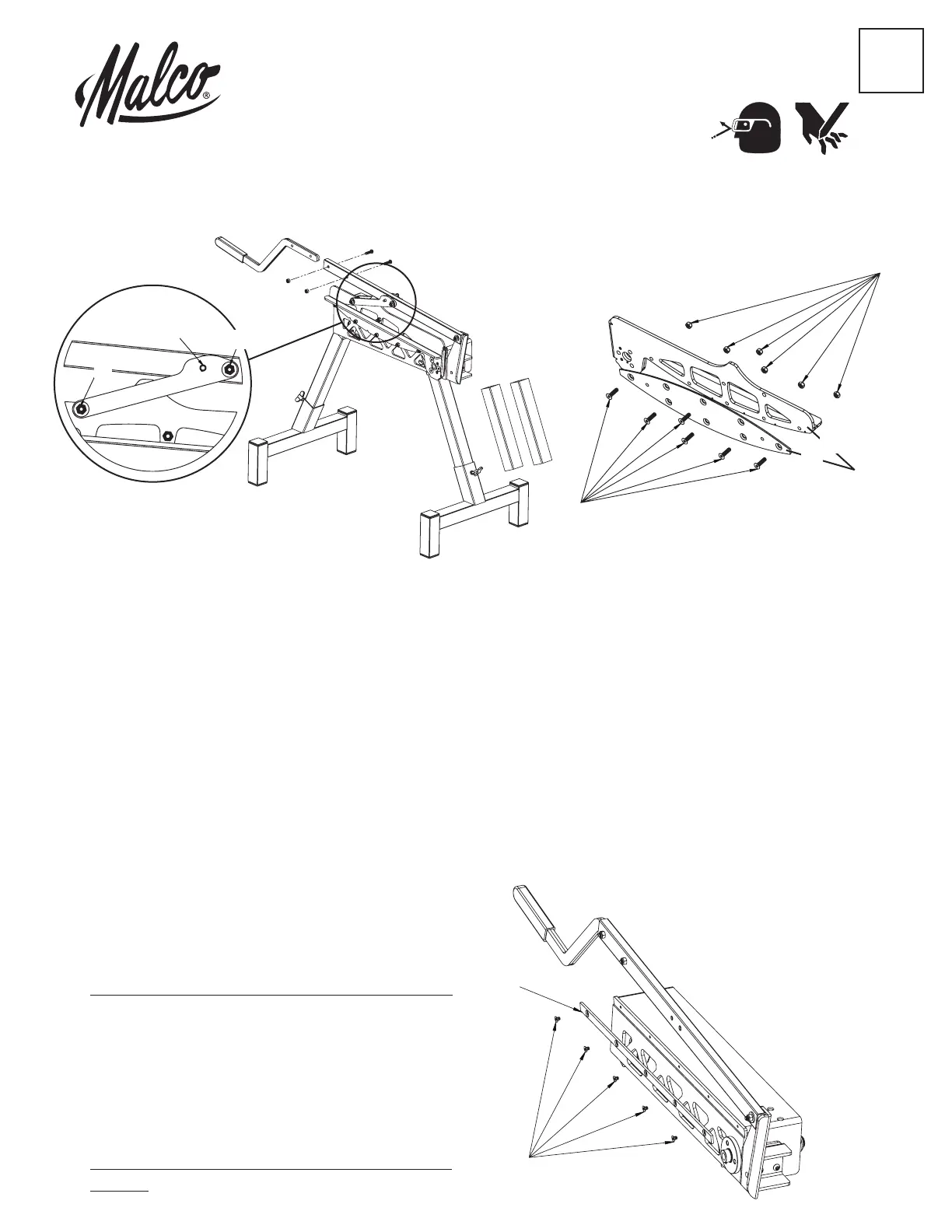

Conjunto de la cuchilla
(vista desde el lateral de la mesa)
Q
Q
P1
P2
P
