7

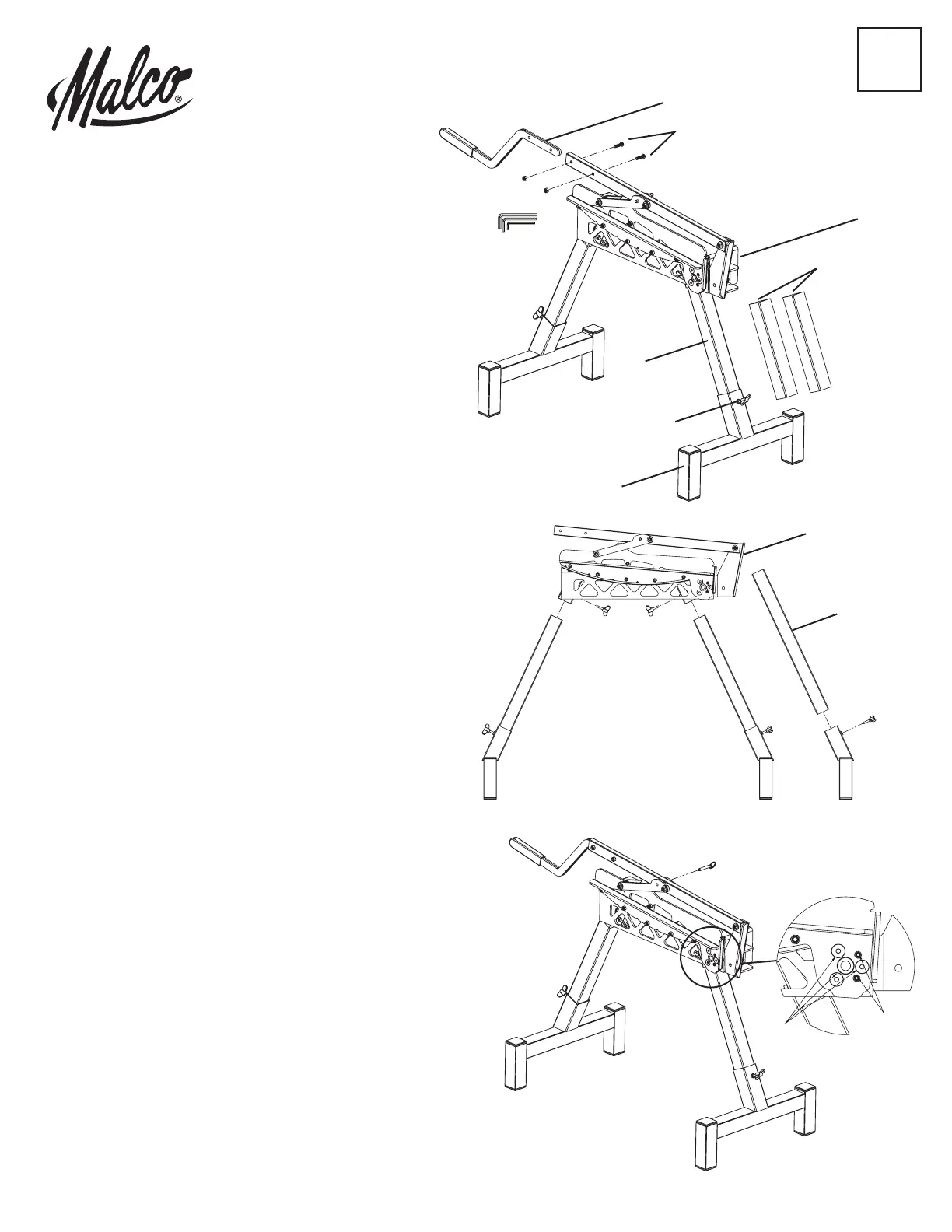

Aufbau:
1. A - Werkzeugkörper
B - Standbeinbausatz (2)
C - Kurze Standbeine (2)
D - Lange Standbeine (2)
E - Flügelschrauben (4)
F - Griff (1)
G - Griffbefestigungen (2 Muttern und 2 Bolzen)
H - Sechskantschlüssel (3)
2. Bestimmen Sie die gewünschte Beinlänge, und führen Sie
das entsprechende Rohr in jeden Standbeinbausatz B ein; kurze
Standbeine, Rohr C, ergeben eine Werktischhöhe
von 540 mm (21-1/4 Zoll); lange Standbeine, Rohr D, ergeben
eine Werktischhöhe von 743 mm (29-1/4 Zoll). Befestigen Sie
das Standbein am Fuß mit den mitgelieferten Flügelschrauben E.
3. Führen Sie das andere Ende jeder Standbein-/-fußbaugruppe in die
jeweilige Aufnahme am Werkzeugkörper A ein, sodass die Füße
bündig auf dem Boden stehen.
4. Befestigen Sie die Beine am Werkzeugkörper unter Verwendung der
mitgelieferten Flügelschrauben E.
5. Führen Sie den Griff F in den Körper, wie oben abgebildet, ein, und
befestigen Sie ihn mit den mitgelieferten Verbindungselementen G.
Ziehen Sie sie an, bis der Griff sicher befestigt ist.
6. Das Werkzeug ist bereit zur Verwendung.
A
C or D
E
SCSRC1
SCSRC1EV
F
A
G
C
D
E
B
H
Justierung der Klinge & Matrize:
Der Malco-Schneider für steinbeschichtete Stahldachabdeckungen wird im Werk
für optimale Leistung eingestellt. Befolgen Sie die Anweisungen unten, wenn das
Werkzeug doch einmal eine Justierung für verbesserte Leistung benötigen sollte:
1. Schließen Sie das Werkzeug, und führen Sie den Querarretierbolzen J ein.
2. Um den Drehpunkt sind 3 M10-Senkkopfschrauben K angeordnet. Lösen Sie
diese Schrauben mit 1 bis 1,5 Drehungen mithilfe des mitgelieferten
Schlüssels.
3. Um den Drehpunkt sind 2 M8 Stellschrauben L angeordnet.
Lösen Sie diese 2 Schrauben mit maximal einer Vierteldrehung mithilfe
des mitgeliefer ten Schlüssels.
Ziehen Sie diese Schrauben jeweils mit der gleichen Drehungsanzahl wieder an.
4. Ziehen Sie die 3 M10-Schrauben K wieder fest an; dazu sollten Sie sämtliche
Schrauben in mindestens zwei Durchgängen nacheinander festziehen.
K
J
L
DE
ANLEITUNGSBLATT
SCSRC1 / SCSRC1 EV
Querbolzen
