5
alle erforderliche Kabel an das Funkgerät angeschlossen
werden.
• Achten Sie darauf, dass die Verkabelung nicht durch
Metallteile eingeklemmt oder eingeschnitten wird.
• Schieben Sie das Funkgerät vorsichtig in die Halterung,
bis dieses einrastet.
3.1. Handmikrofon
Schließen Sie das Handmikrofon an die Mikrofonbuchse (5) an
und schrauben Sie die Überwurfmutter handfest an.

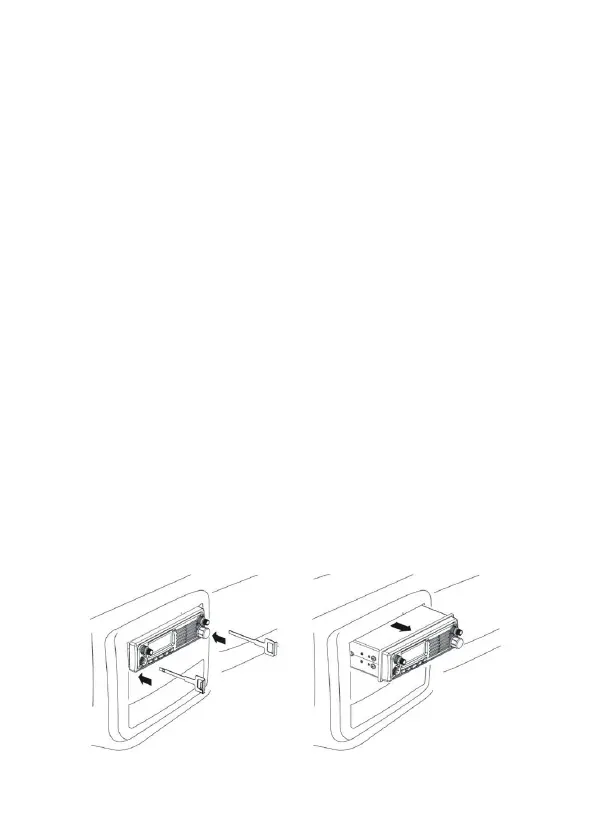

4. Demontage
Möchten Sie das Funkgerät aus der DIN-Halterung ausbauen,
so benutzen Sie hierzu die beiden mitgelieferten Ausbau-
Schlüssel wie folgt:
• Setzen Sie die beiden Schlüssel gerade in die Schlitze
im Gummiring links und rechts von der Blende des
Funkgeräts ein.
• Beide Schlüssel ganz hineinschieben, damit wird das
Funkgerät entriegelt wird.
• An beiden Schlüsseln gleichmäßig ziehen und das Gerät
ohne Verkanten aus dem Rahmen herausgeziehen.
• Bewahren Sie die Schlüssel auf für späteren Gebrauch.
