INTRODUCTION
La base de mise à niveau 338 permet de mettre à niveau tout appareil ou instrument
avec une précision de +/- 5°.
CARACTERISTIQUES
●
Niveau à bulle avec sensibilité de 0.5 degrés
●
Trois molettes pour un réglage très précis du niveau
●
Vis de fixation de l'appareil/instrument 3/8"
PREPARATION
Pour fixer la base à niveau sur le trépied, vissez la par le filetage femelle 3/8" situé en
essous.
Le socle de fixation des trépieds Manfrotto est équipé de trois vis sans tête "B"
qui viennent en butée sur la base de la rotule, en assurant ainsi la fixation et
évitant tout risque de desserrage
Pour monter l'appareil/ instrument sur la base de mise à niveau, vissez le sur la vis
mâle 3/8" "C".
Dans le cas où le matériel cache sur le niveau à bulle, effectuez la mise à niveau avant
de le monter.
UTILISATION
Tournez les 3 molettes "G" pour faire la mise à niveau jusqu'à ce que la bulle soit
placée dans le cercle noir.
Une fois le niveau fait, bloquez la position en tournant les molettes "J" jusqu'à ce
qu'elles soient en butée contre le socle de la base "E"
EINFÜHRUNG
Die Nivelliervorrichtung 338 ermöglicht es, Kameras oder Instrumente in einem
Bereich von +-5° präzise auszunivellieren.
AUSSTATTUNGSMERKMALE:
●
Nivellierlibelle mit einer Sensibilität von 0.5°
●
Drei Verstellschrauben, welche mit dem Daumen verstellt werden können.
●
3/8" (m) Schraube für Kamera oder Instrumente
MONTAGEANLEITUNG
Befestigen Sie die Vorrichtung mit dem auf der Unterseite angebrachten 3/8" Gewinde
"A" auf einem Stativ.
Die Kopfauflageplatte von Manfrotto Stativen ist mit drei Blockierschrauben “B“
ausgerüstet, welche ein unerwünschtes Losdrehen der Nivelliervorrichtung
verhindern, wenn sie korrekt angezogen sind.
Schrauben Sie die Kamera oder das Instrument auf die 3/8" Schraube "C", welche
sich auf der Oberseite der Nivelliervorrichtung befindet.
Sollte das aufgesetzte Gerät so gross sein, dass die Nivellierlibelle abgedeckt wird, so
führen Sie den Nivellierprozess aus, bevor Sie das Gerät aufsetzen.
BEDIENUNGSANLEITUNG
Drehen Sie die Verstellschrauben "G" solange, bis sich die Nivellierlibelle in der Mitte
des schwarzen Kreises befindet.
Ist die korrekte Position erreicht, so ziehen Sie die Blockierschrauben "J" gegen die
Basis "E" an, damit Ihre Einstellung gesichert ist.
INTRODUCCION
La base niveladora 338 ha sido diseñada para sostener cámaras o instrumentos y
para realizar finos ajustes con suaves toques de +/- 5 grados.
CARACTERISTICAS DESTACADS
●
Burbuja de nivel con sensibilidad de 0,5 grados
●
Tres arandelas para hallar el ajuste del nivelado
●
Acoplamiento de rosca 3/8" para cámara/instrumento
PREPARATION
Montar sobre un trípode por medio de la rosca hembra 3/8" "A" en la plataforma
inferior de la base niveladora.
Las plataformas de los trípodes Manfrotto estan equipadas con 3 tornillos "B"
que se aprietan contra la rótula para asegurar un bloqueo eficaz
Coloque la cámara/instrumento sobre la base niveladora por medio del tornillo macho
3/8" "C".
En caso de que el equipo ha de montarse sobre la base tapando la burbuja de nivel
"F", lleve a cabo el proceso del nivelado anteriormente.
USO
Utilizando la burbuja de nivel girar las tres arandelas "G" hasta que la burbuja quede
dentro del círculo negro.
Una vez alcanzado el nivel correcto bloquee la posición girando las arandelas "J"
contra el disco base "E".

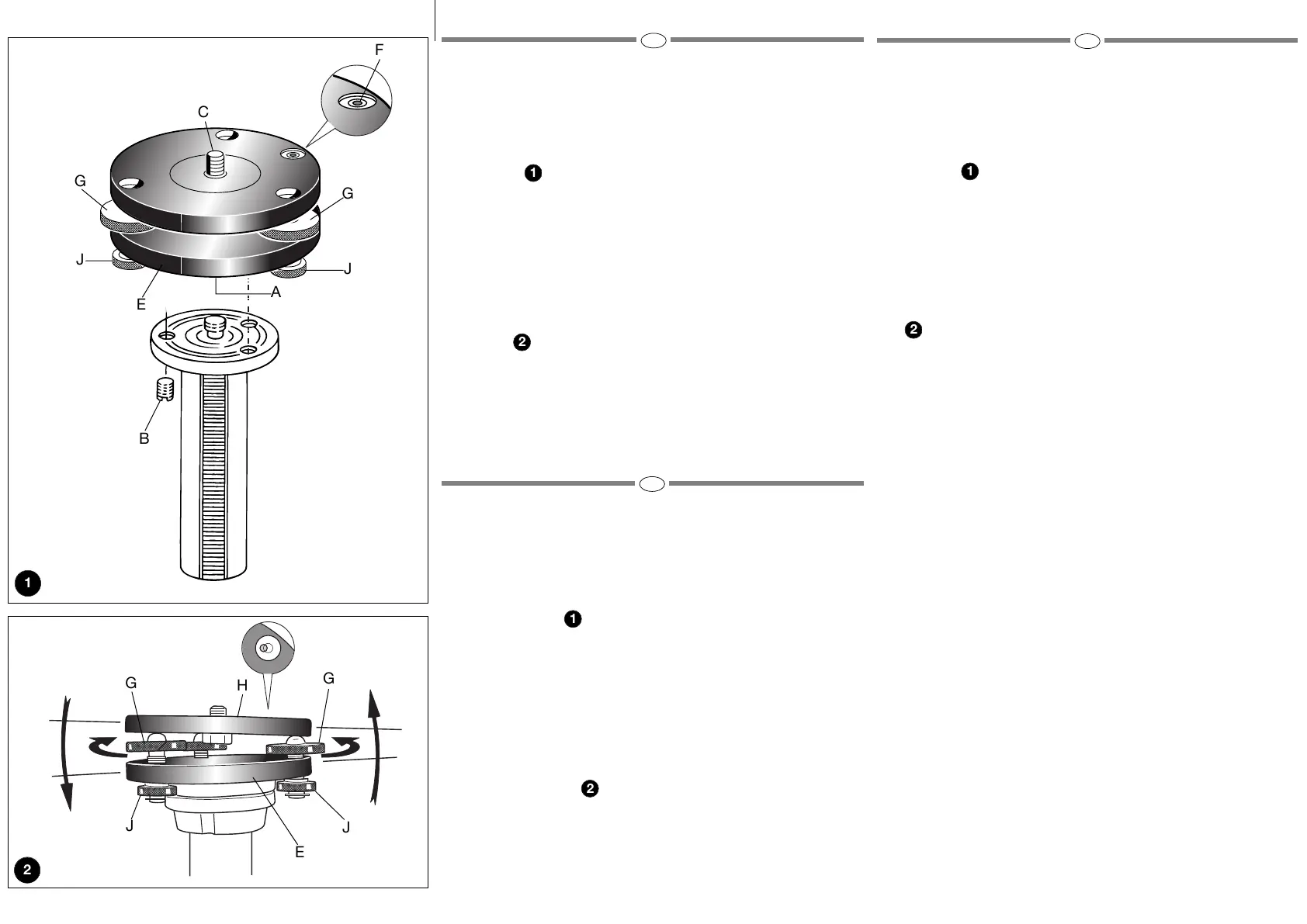

E
;;
;;
;;
;;
;
;;;
;;
;;;
;;
;
;;;
;;
;
B
G
J
J
E
G
H
G
J
E
A
J
G
F
C
1
2
1
2
1
2
1
2
