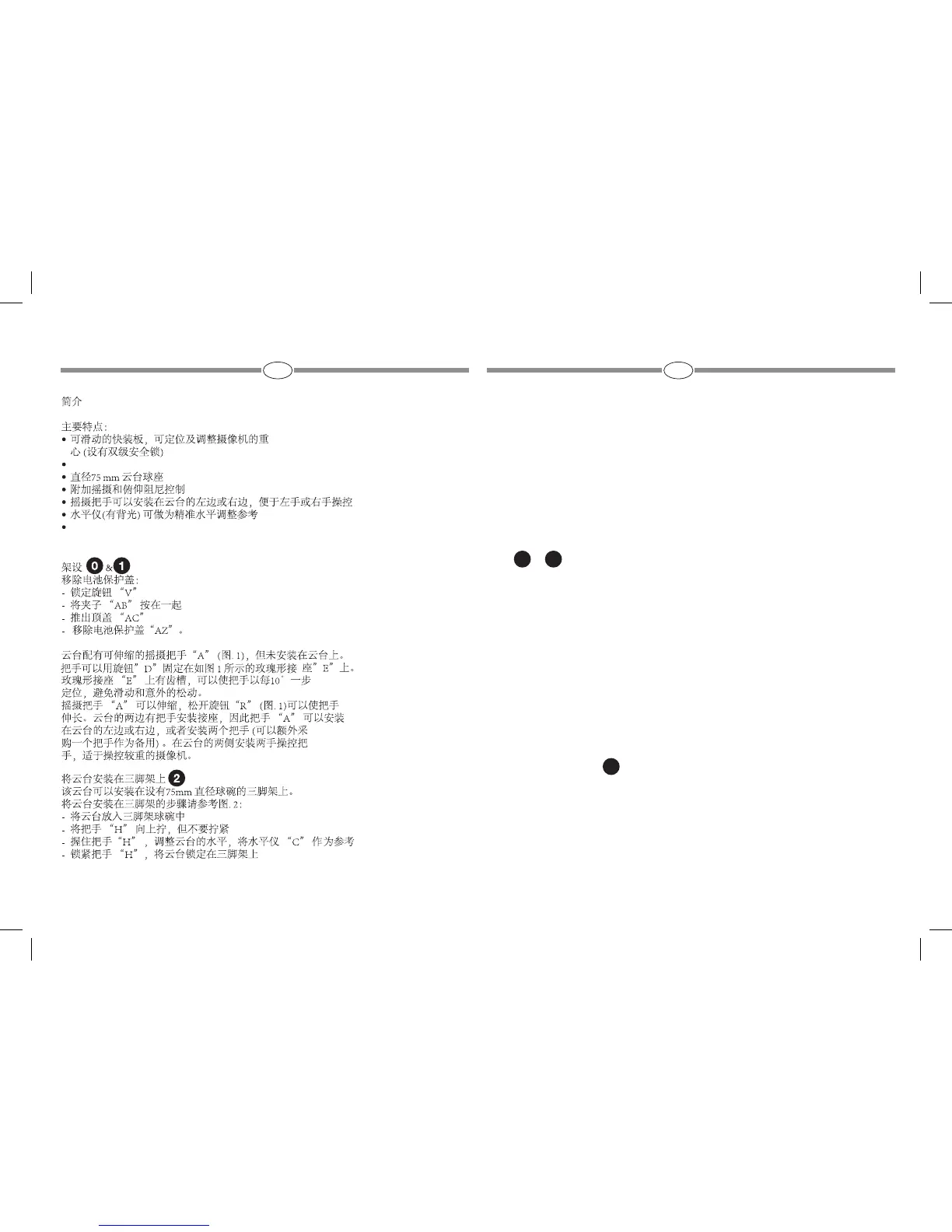

专为ENG摄像机和便携式摄像机而设计。
1/4“相机螺钉、3/8”适配器和防旋转销
重心高度为55mm时，z平衡系统的最大承重可达7.5kg
(16.5 lbs)。
소개
ENG 비디오 카메라 및 캠코더 용으로 설계
주요 특징
- 캠코더의 위치 조정 및 균형 조정을 위한 빠른 릴리스 슬라이딩 플레이트 (2 차 안전
잠금 장치 포함)
- 1/4 "카메라 스크류, 3/8"어댑터 및 회전 방지 핀
- 75 mm 헤드 보울
- 추가 PAN 및 TILT 드래그 컨트롤
- 왼손잡이 용 또는 오른손 잡 이용으로 팬 바를 장착 할 수 있습니다.
- 정확한 수평을 위한 스피리트 레벨 (백라이트 포함)
- 55mm C.O.G.에서 7.5kg (16.5lbs)까지의 카운터 밸런스 시스템
설치 &
배터리 보호 장치를 제거하십시오.
- 잠금 노브 "V"
- 클립 "AB"를 함께 누릅니다
- 푸시 커버 "AC"위로 들어 제거하십시오
- 배터리 보호 장치 "AZ"를 제거하십시오
헤드에는 텔레스코픽 팬 바 "A"(그림. 1)가 해체된 채로 제공됩니다.
로제트 "E"에 노브 "D"를 조이면 그림. 1과 같이 장착 할 수 있습니다.
로제트 "E"는 미끄러짐이나 우발적 풀림을 방지하면서 10도 간격으로 팬 바를 회전시키
고 위치시킬 수있는 장치를 가지고 있습니다.
팬 바 "A"는 길이 조절이 되며 노브 "R"을 사용하여 연장 할 수 있습니다 (그림 1).
헤드에는 팬 바 "A"가 헤드의 왼쪽 또는 오른쪽에 장착 될 수 있도록 양쪽에 팬 바 마운
트가 있습니다. 또는 두 개의 팬 바 (예비 팬 바를 옵션으로 추가 구매할 수 있습니다. )
를 장착 하여 무거운 카메라를 양손으로 조작 할 수 있습니다.
삼각대에 헤드 마운트
헤드는 75mm 직경의 보울이 있는 삼각대에 장착 할 수 있습니다.
삼각대에 헤드를 장착하려면 그림.2를 참조하십시오.
- 헤드를 삼각대 보울에 넣는다.
- 스크류 그립 "H"를 보울에 대고 단단히 조이지 마십시오.
- 그립 "H"를 잡고 스피리트 레버 "C"를 사용하여 삼각대 헤드의 수평을 잡으십시오
- 헤드를 삼각대에 완전히 고정시키기 위해 "H"를 완전히 조입니다
