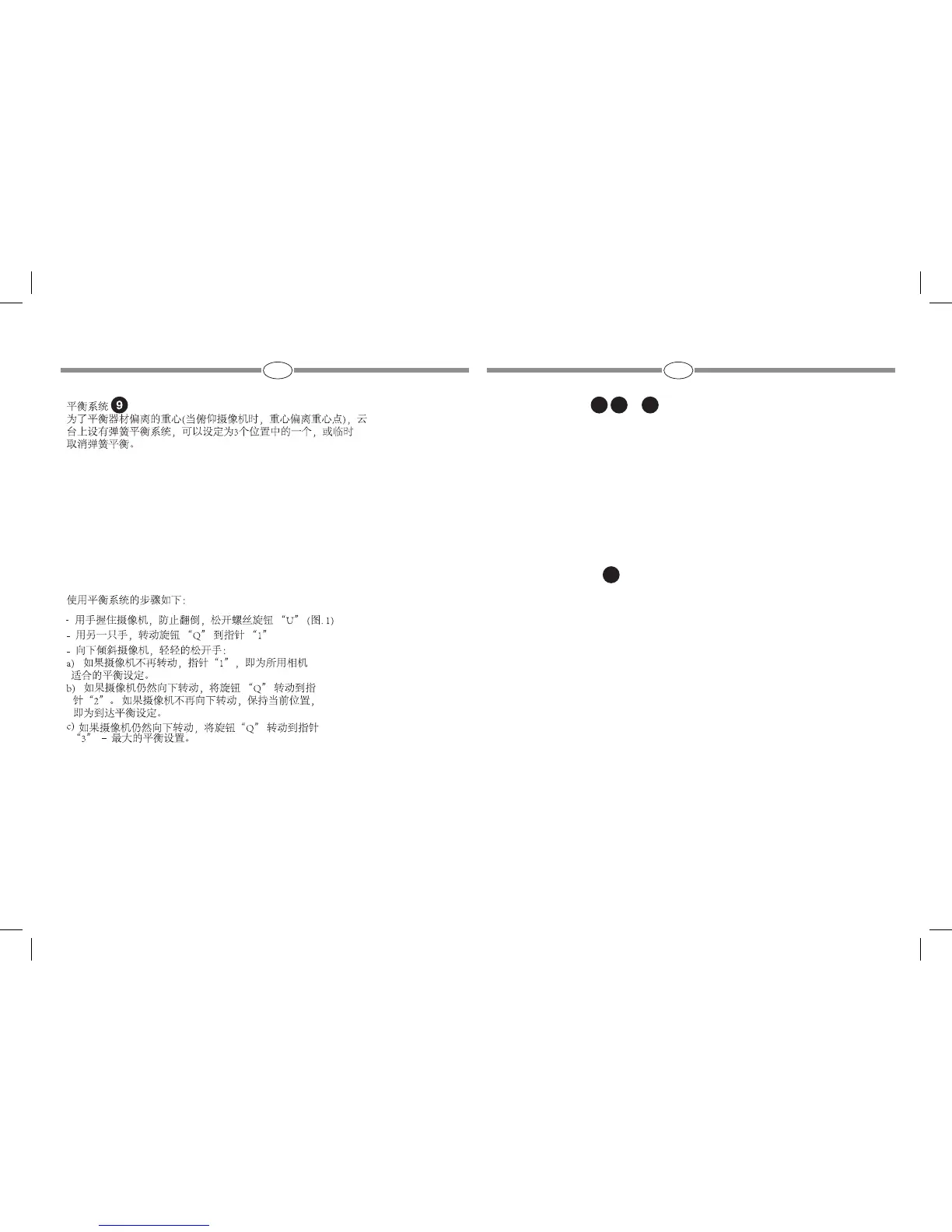

云台有3种平衡设置，对应重心高度为55mm的不同设备重量:
- 禁用平衡系统- 指针指向“0”（图9）
- 2.5 kg (5.5lbs) - 旋钮“Q”上的指针指向 “1”
- 5 kg (11 lbs) - 旋钮“Q”上的指针指向“2”
- 7.5 kg (16.5 lbs)- 旋钮“Q”上的指针指向“3”
平衡系统设计用于支撑标准的摄像机重量，但在无需平衡的情况下，
重心高度为55mm时云台的最大承重可达12 kg (26.5lbs)
헤드에 캠코더 장착 &
그림. 6과 같이 2 차 안전 잠금 버튼 "N"이 딸깍 소리가 날때까지 카메라 플레이트 "L"
을 헤드 위쪽으로 밀고 손잡이 "M"을 조입니다. 다음과 같은 동작중에 캠코더가 앞뒤로
미끄러지지 않도록 잡으십시오.
캠코더의 올바른 균형점(밸런스 포인트) 찾기 :
- 스피리트 레버 "C"(그림. 1)을 사용하여 헤드를 삼각대에 기울이십시오.
- 플레이트 잠금 장치 "M"(그림. 1)과 틸트 잠금 장치 "U"(그림. 7)를 모두 풀어준 다
음 프릭션 조절 장치 "T"(그림. 7)를 최소로 설정 한 다음 캠코더를 앞뒤로 움직여 캠
코더의 하중으로 인해 헤드가 수평을 유지하는 균형점을 발견할 수 있습니다. (그림.
7 & 8)
- 캠코더가 균형점에있을 때, 잠금 손잡이 "M"(그림. 1)을 조여 플레이트 "L"(그림. 8)
을 고정시킵니다.
카운터 밸런스 시스템
장비의 중심에서 벗어난 무게의 균형을 잡기 위해 (캠코더를 기울일 때 무게가 중앙에서
벗어남), 헤드에는 세 가지 위치 중 하나를 설정하거나 일시적으로 사용을 중지 할 수 있
는 스프링 부하 평형 시스템이 제공됩니다.
헤드에는 55mm C.O.G에서 다양한 장비 무게에 해당하는 3 가지 평형 세팅이 있습니
다.
- 카운터 밸런스 시스템 비활성화 - 인덱스 "0"(그림. 9)
- 2.5 kg (5.5 lbs) - 노브 "Q"의 인덱스 "1"
- 5 kg (11 lbs) - 노브 "Q"의 인덱스 "2"
- 7.5 kg (16.5 lbs) - 노브 "Q"의 인덱스 "3"
(카운터 밸런스 시스템은 표준 캠코더 중량을 위해 설계되었지만 카운터 밸런스 없이 헤
드는 55mm C.O.G 에서 12.6kg (12.5kg)까지의 하중을 지원합니다.
카운터 밸런스 시스템을 사용하려면 다음과 같이하십시오:
- 뒤집히지 않도록 장비를 잡은 상태에서 손잡이 "U"(그림. 1)를 풀어줍니다.
- 다른 손으로 "Q"노브를 인덱스 "1"까지 돌려줍니다.
- 캠코더를 아래쪽으로 기울여 부드럽게 놓아 둡니다:
a) 캠코더가 움직이지 않으면 인덱스 "1"은 카메라에 대한 올바른 카운터 균형 설정입
니다
b) 장비가 더 움직일 경우 "Q"노브를 돌려 인덱스 "2"로 만듭니다. 다시 말하지만, 캠코
더가 더 기울지 않고 안정적으로 유지되면 올바른 카운터 균형 설정입니다.
c) 캠코더가 여전히 아래쪽으로 기울어지면 노브 "Q"를 인덱스"3"까지 돌려줍니다 - 최
대 카운터 밸런스 설정.
6 7 8
9
