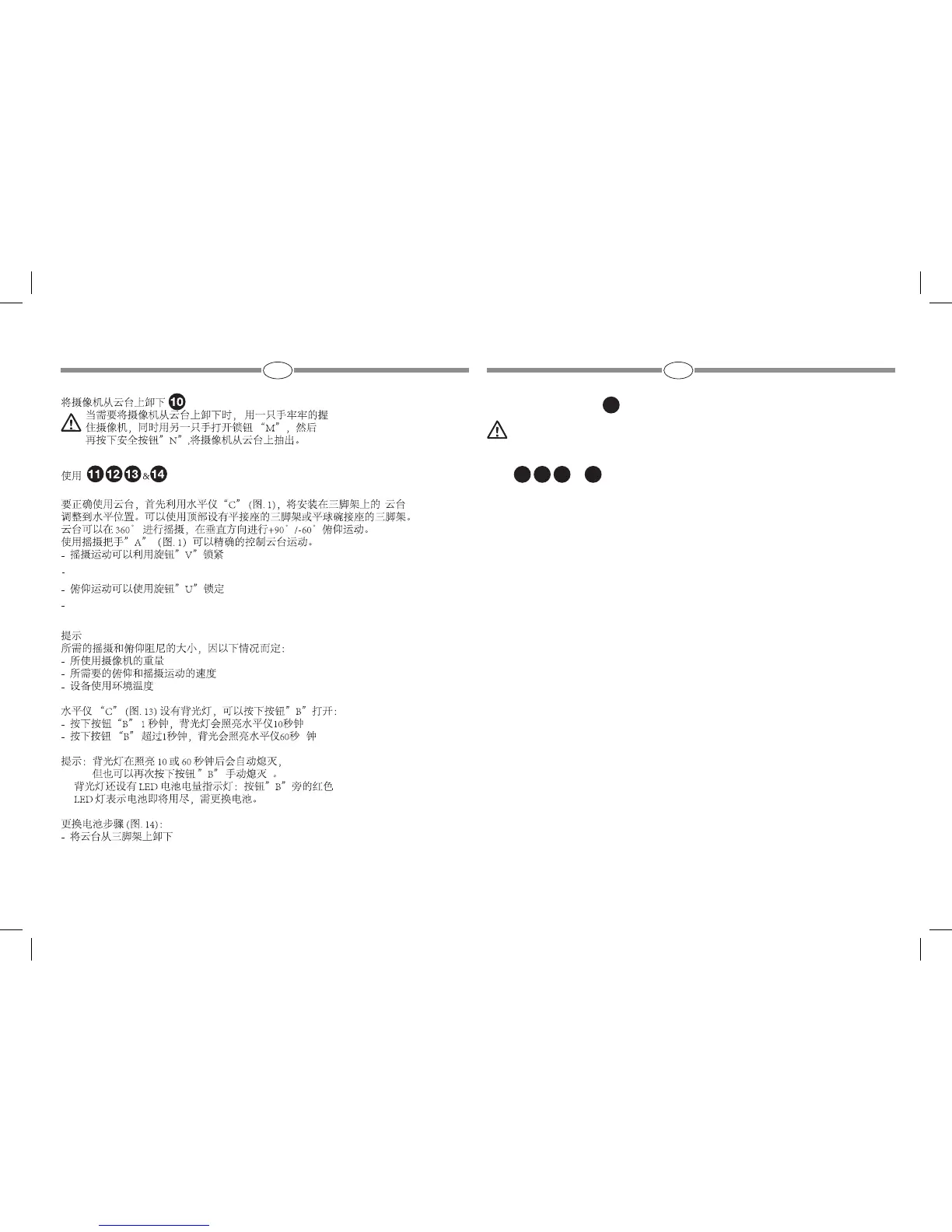

俯仰运动也可进行连续可变的阻尼调整，可以使用旋钮“T”设置(图12)。
摇摄运动也可进行连续可变的阻尼调整，可以使用旋钮“Y”设置(图11)。
헤드에서 캠코더 분리
캠코더를 헤드에서 분리해야 할 때마다 잠금 손잡이 "M"을 연 상태에서 한 손으로
카메라를 단단히 잡고 두 번째 안전 단추 "N"을 다른 손으로 누른 채로 캠코더를 머
리에서 밀어냅니다.
사용 &
헤드를 올바르게 사용하려면 스피리트 레버"C"(그림. 1)을 사용하여 삼각대의 헤드의
수평을 맞춥니다. 헤드는 360 ° 팬 및 + 90 °/ -60 ° 수직 틸트 동작을 수행합니다.
팬 바 "A"(그림. 1)를 사용하여 정확하게 움직임을 제어합니다
- 팬 움직임은 손잡이 "V"를 사용하여 잠글 수 있습니다 (그림. 11)
- 팬 움직임에는 연속적 가변 드래그 조정 기능이 있으며,이를 노브 "Y"(그림. 11)로 설
정할 수 있습니다.
- 틸트 동작은 "U"노브를 사용하여 잠글 수 있습니다(그림. 12)
- 틸트 동작은 "T"노브 (그림. 12)로 설정할 수 있는 연속적 가변 드래그 조정이 있습
니다.
비고
필요한 팬 및 틸트 드래그 수준은 다음에 따라 달라집니다.
- 사용 된 카메라의 무게
- 필요한 이동 속도
- 사용 온도
스피리트 레버 "C"(그림. 13)에는 버튼 "B"를 눌러 점등 할 수있는 백라이트가 있습니
다.
- "B"버튼을 1 초 동안 누르면 스피리트 레버가 10 초간 점등됩니다.
- "B"버튼을 1 초 이상 누르면 스피릿 레벨이 60 초 동안 점등됩니다.
참고 : 표시등은 10 초나 60 초 후에 자동으로 꺼지지만 버튼 "B"를 다시 눌러 수동으
로 끌 수 있습니다.표시등에는 LED 배터리 표시가 있습니다. 배터리 용량이 감소하면 버
튼 "B"옆의 빨간색 LED 배터리 표시가 켜집니다.
배터리 교체(그림. 14):
- 삼각대에서 헤드를 제거하십시오.
- 손잡이 "V"를 잠금니다.
- 클립 "AB"를 함께 누르십시오.
- 푸시 커버 "AC"위로 올려 빼내십시오
- 배터리 "AD"를 교체합니다.(CR1220-3V)
10
11 12 13 14
