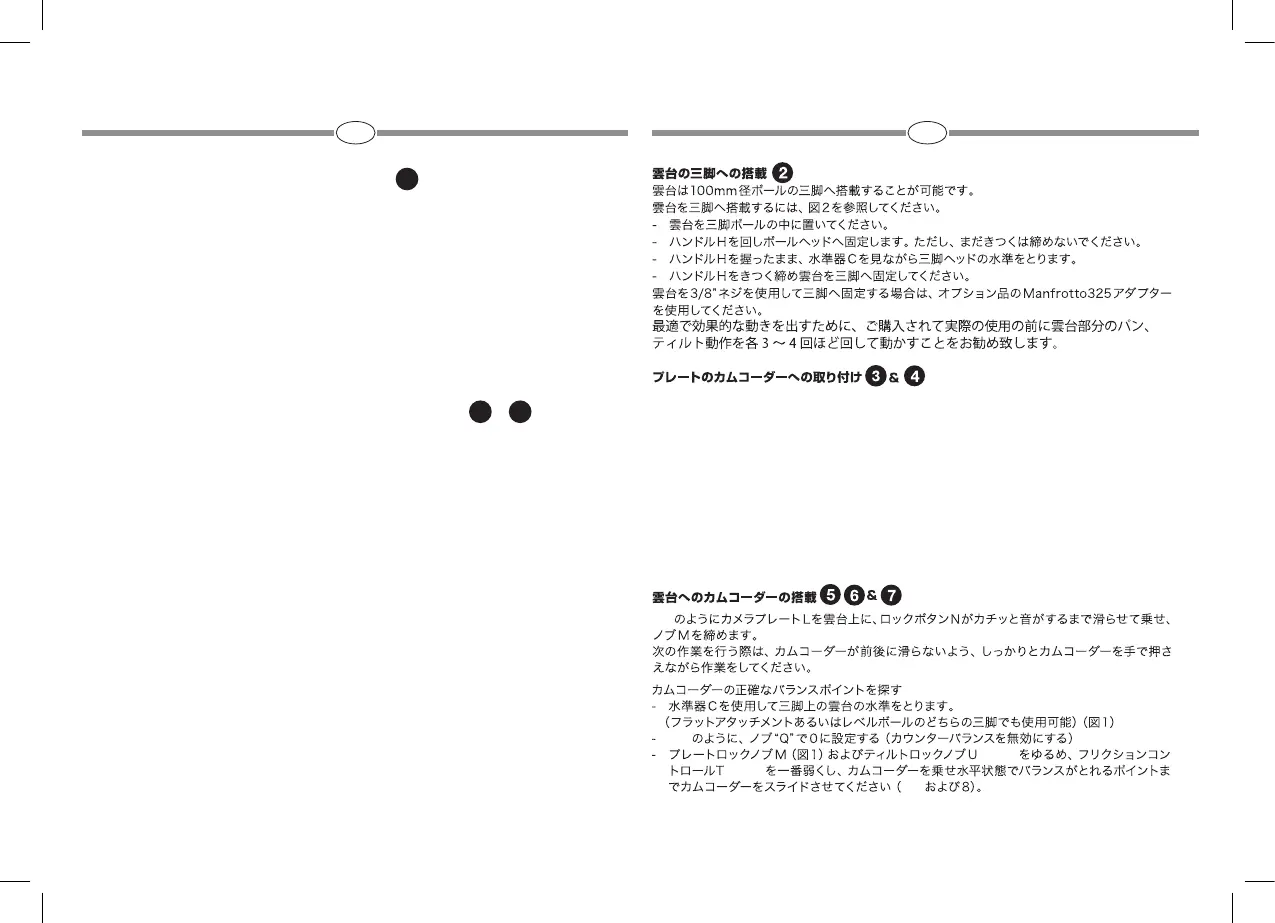

クイックリリースプレート（図3）には、1/4”カメラネジ”K”、それに装着可能な3/8”変換アダプター”
S”、回転防止用ピン”P”が付属します。いずれも、プレートに装着されていない状態で出荷していま
す。
お使いのカメラの三脚ネジ穴をサイズを確認し、クイックリリースプレートに取り付けるネジ（”K”
のみまたは”S”付き）を選択します（図3）。カメラが回転防止用の穴を備えている場合には、図3のよ
うに回転防止用ピン”P”をプレートに挿入します。カメラをプレート”L”に合わせます（図4）。
カメラの三脚ネジ穴ににネジ（”K”のみまたは”S”付き）を締めつけることで、カメラをプレート”L”に
固定します（図4）。コインを使ってネジを締めることができますが、力を入れ過ぎないように注意し
てください。
カメラに回転防止用の穴が無い場合は、カメラプレート”L”底面の”LENS”と書かれた矢印にカメラ
のレンズを合わせたのち、ネジを完全に締めます。
MONTANDO LA RÓTULA SOBRE UN TRÍPODE
La rótula se puede montar en trípodes con diámetro de bola de 100 mm. Para montar
la rótula sobre el trípode vea la fig. 2:
- coloque la rótula dentro de la bola del trípode
- atornille el agarre "H" en contra de la bola, pero no lo apriete
- mantenga el agarre "H" y nivele la rótula del trípode usando el nivel de burbuja "C"
como referencia
- atornille el agarre "H" completamente para bloquear la rótula al trípode.
Para montar la rótula sobre el trípode con fijación de rosca 3/8", use el adaptador
Manfrotto 325 que es un adaptador opcional.
Para un óptimo y correcto funcionamiento recomendamos que al usar la rótula por
primera vez gire ésta 3-4 veces, tanto en el eje vertical como en el horizontal, para
ajustar el movimiento.
MONTANDO EL PLATO RÁPIDO A LA CÁMARA DE VIDEO
Y
La zapata de liberación rápida (fig. 3) dispone de un tornillo para cámara de 1/4" "K",
un adaptador de 3/8" "S" para fijar "K" y el pin antirrotación "P". Todo se sirve sin
montar.
Verifique el tamaño del orificio de fijación en su videocámara., y seleccione el tornillo
correcto "S" o "K" para fijar a la zapata (fig. 3). Si su videocámara dispone de agujero
antorrotación, inserte el pin antorrotación "P" en la zapata como se muestra en la
figura 3. Alinie la cámara con la zapata "L" (fig. 4).
Fije su videocámara a la zapata "L" (fig. 4) aprentando el tornillo "K" o "S" roscado en
el agujero de su videocámara. Puede usar una moneda para ajustar la tensión del
tornillo, pero SIN APLICAR FUERZA.
Si su videocámara no dispone de agujero para tornillo antirrotación, alinie la óptica de
la cámara con la flecha "LENS" en la parte inferior de la zapata "L" antes de ajustar el
tornillo.
