MANUTENZIONE

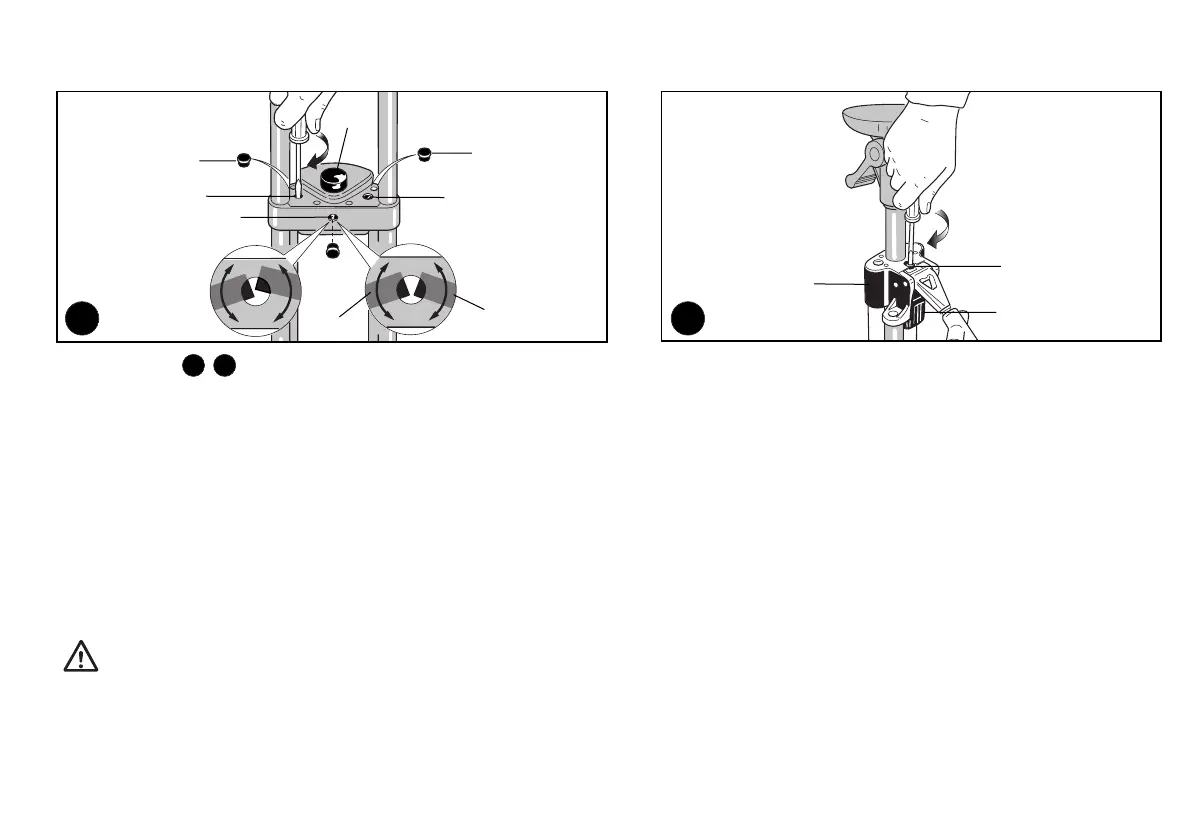

Se si nota uno slittamento delle gambe, pulire i tubi con un panno. Se la pulizia non è sufficiente, la regolazione del treppiede può essere effettuata dall’utente:
MANICOTTO SUPERIORE
1. Rimuovere i tappi protettivi “S” e “V”.
2. Ruotare in senso orario le due viti di regolazione “T” di non oltre 15-30° di giro e verificare la tenuta delle gambe premendo sul treppiede.
3. Evitare un serraggio eccessivo, altrimenti le gambe non scorreranno bene nemmeno premendo i pulsanti di sblocco "E".
4. Verificare l’allineamento osservando attraverso il foro d’ispezione “V” e premendo il pulsante di sblocco "E". La regolazione è corretta quando le leve "Z" risultano allineate
come in fig. 18.
Da notare: il serraggio della vite abbassa la leva corrispondente, il suo allentamento la fa sollevare.
5. Rimettere in posizione i tappi protettivi “S” e "V".
MANICOTTO INFERIORE
1. Capovolgere il treppiede per raggiungere la vite di regolazione del collare inferiore “X” (vedere fig. 19).
2. Ruotare in senso orario il grano di regolazione ”W” (fig. 19) non oltre 15-30° di giro e verificare la tenuta delle gambe premendo sul treppiede.
3. Evitare un serraggio eccessivo, altrimenti le gambe non scorreranno bene nemmeno azionando le leve di sblocco "F" (fig. 19).
• Regolare le viti con incrementi minimi. Sono sufficienti leggere regolazioni.
• Verificare la tenuta delle gambe dopo ogni piccola regolazione e fermarsi una volta raggiunto il bloccaggio.
• Non allentare le viti di oltre un giro, perché i grani potrebbero svitarsi fuoriuscendo dalle proprie sedi.
