PFLEGE DES STATIVS
Sollten die Stativbeine in ihrer Führung rutschen, können die Beinrohre mit einem Papiertuch gereinigt werden. Sollte dies nicht ausreichen, ist eine Justierung des
benutzerfreundlichen Stativs ohne weiteres möglich:
OBERER STATIVKRANZ
1. Entfernen Sie die Schutzkappen “S”.
2. Drehen Sie die beiden Justierschrauben "T" im Uhrzeigersinn, jedoch nicht mehr als 15 – 30°. Prüfen Sie danach die Steifigkeit der Stativbeine durch Druck auf das Stativ.
3. Vermeiden Sie eine zu weit gehende Korrektur: Die Stativbeine könnten bei Druck auf den Knopf "E" nicht mehr voll öffnen.

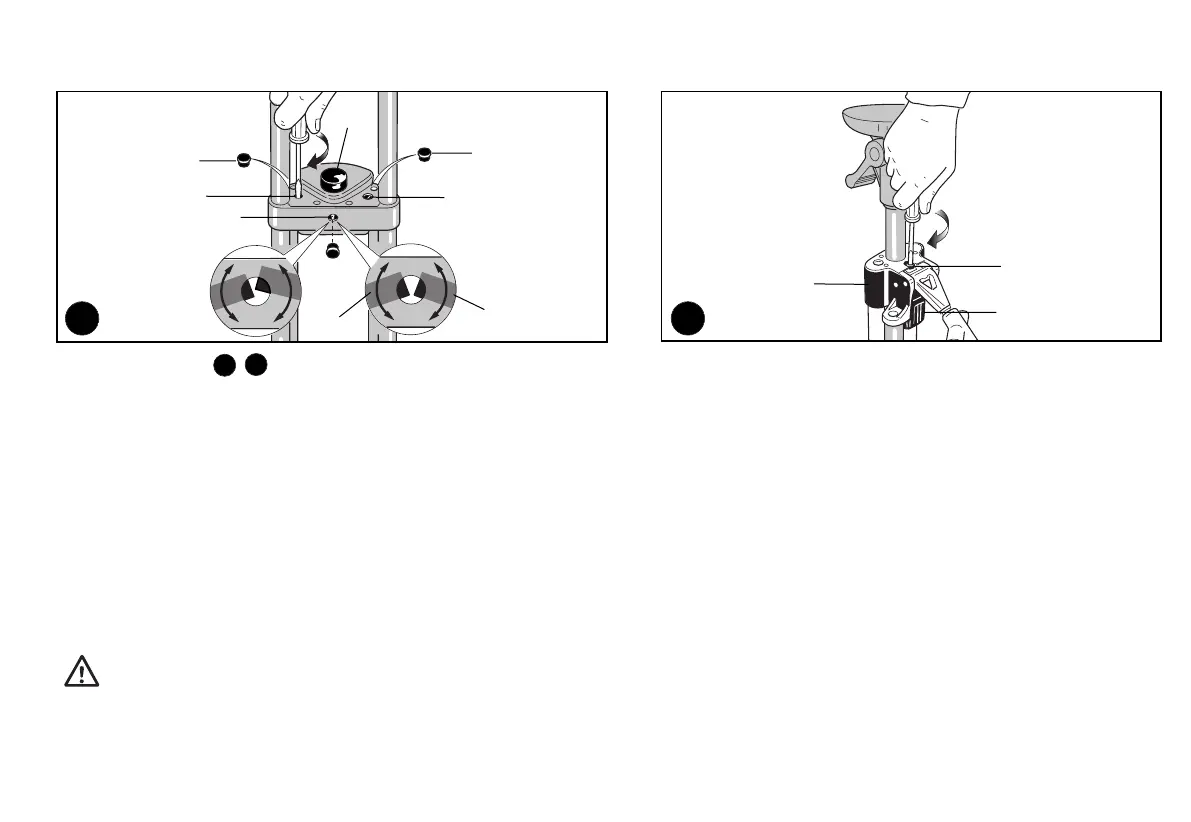

4. Prüfen Sie die Justierung durch einen Blick in das Prüfloch “V” und Druck auf den Sperrknopf "E". Richtige Justierung ist gegeben, wenn die Hebel "Z" gemäß Abb. 18
ausgerichtet sind.
Wichtig: Anziehen der Schrauben führt zu einer tieferen Hebelstellung, Lösen zu einer höheren.
5. Setzen Sie die Schutzkappen “S” und "V" wieder auf.
UNTERER STATIVKRANZ
1. Stellen Sie das Stativ auf den Kopf, um Zugang zur Justierschraube im unteren Stativkranz "X" zu erhalten (siehe Abb. 19).
2. Drehen Sie die Justierschraube "W" (Abb. 19) im Uhrzeigersinn, jedoch nicht mehr als 15 – 30°. Prüfen Sie die Steifigkeit der Stativbeine durch Druck auf das Stativ.
3. Vermeiden Sie eine zu weit gehende Korrektur: Die Stativbeine könnten bei Druck auf den Knopf "F" (Abb. 19) nicht mehr voll öffnen.
• Nehmen Sie stets nur geringe Änderungen vor. Zu starke Änderungen sind kontraproduktiv.
• Prüfen Sie die Leichtgängigkeit jedes Stativbeins nach jeder kleineren Änderung, und stellen Sie die Justierung ein, sobald Klemmung erreicht ist.
• Lösen Sie die Schrauben grundsätzlich nicht um mehr als eine Umdrehung – die Muttern könnten sich lösen!
