Manhattan 152785 User Manual

7
Italiano
INP UT 1
OUTPUT
INP UT 2 INP UT 3 INP UT4
DC /12V
x4
1
2
3
4
Input 1 Input 2 Input 3 Input 4
6

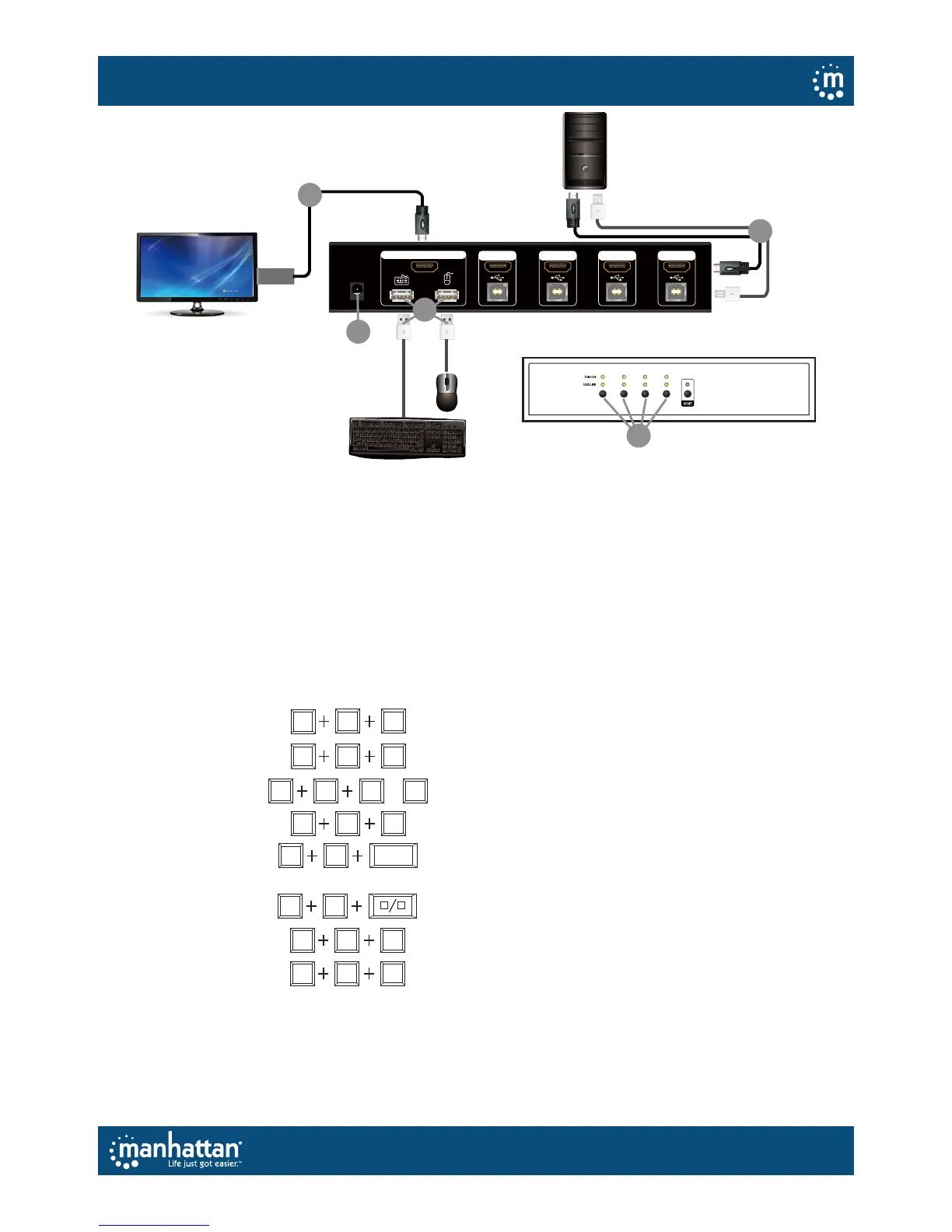

Istruzioni
1 Utilizzare i cavi HDMI e USB per collegare tutti i computer alle porte di ingresso.
2 Collegare un monitor alla porta HDMI di uscita.
3 Collegare una tastiera e un mouse alle rispettive porte USB di uscita.
4 Collegare l’alimentazione alla porta DC di uscita
5 Accendere il dispositivo collegato.
6 Passare da un PC all’altro tramite il pulsante sotto ogni LED delle porte o utilizzare i tasti di scelta
rapida descritti qui di seguito.
A Premere due volte il blocco scorrimento; il cicalino emette un segnale acustico due volte.
B Premere il tasto descritto di seguito entro tre secondi per eseguire il comando.
Suggerimenti per la Risoluzione dei Problemi
• Assicurarsi che i cavi siano integri e collegati in modo corretto.
• Assicurarsi che il mouse sia impostato su una risoluzione inferiore ai 2000 dpi.
• Scollegare mouse e tastiera, e collegarli di nuovo.
• Premere il pulsante di RESET.
• Scollegare l’alimentazione dallo switch e collegarla di nuovo. Quindi premere RESET.
Blocco
scorr
Page
Up
Tasti di scelta rapida
Funzione
Porta precedente
Page
Down
Porta successiva
1
~
4
Seleziona la porta tramite
numero di porta
Modalità sincronizzazione
0
Space
Commutazione automatica
Nota: l’intervallo di tempo di
commutazione predenito è di sei secondi.
+ -
Regola il tempo di commutazione
automatica di un secondo
F12
Attiva/Disattiva cicalino
Commutazione automatica tramite
movimento del mouse
9
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
Blocco
scorr
HDMI KVM Switch—Manuale Utente

Manhattan 152785 Specifications

General

Certification	CE, FCC, UL, SAA
Product color	Black
LED indicators	Yes
Housing material	Metal
Console ports	HDMI, USB B
Mouse port type	USB
USB connector type	USB Type-B
HDMI ports quantity	8
HD type	-
Maximum resolution	1920 x 1440 pixels
Power source	DC
Input current	1 A
Power consumption (typical)	5 W
Storage temperature (T-T)	-20 - 60 °C
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 90 %
Built-in display	No
Harmonized System (HS) code	85176200

Weight and Dimensions

Depth	140.3 mm
Width	481 mm
Height	43.7 mm
Weight	1850 g
