MACHINE DISPLAY CONTROLLER
Keypad with control knob (1,
4.4)
This instrument (1,4.4) provide exce-
llent tactile feedback to the user and the
greatest advantage of keypad with control
knob is increase the functions in one con-
trol.
Put display functions within reach
- 5 hot keys for rapid navigation
- scroll with rotary knob
- Select with pushbutton
Functions:
- Rotary knob with select pushbutton
(2,
4.4): turn the knob to scroll the
pages and to navigation into pages (if
possible) after press it to select or con-
rm the choice.
- LOAD CHART key (2b,
4.4) press it to
enter in “ F2 - Load limiter page”,
- HOME key (2c,
4.4): push it to enter in
“Machine diagnostic mode control”,
- BACK key (2d,
4.4): press it to back in
the choice,
- MENU key (2e,
4.4):: press it to enter
in “Menu screen”,
- OPTIONAL key (2f,
4.4): from “F1 - Dri-
ving page” press it to enter in the “Dri-
ving setup page”.

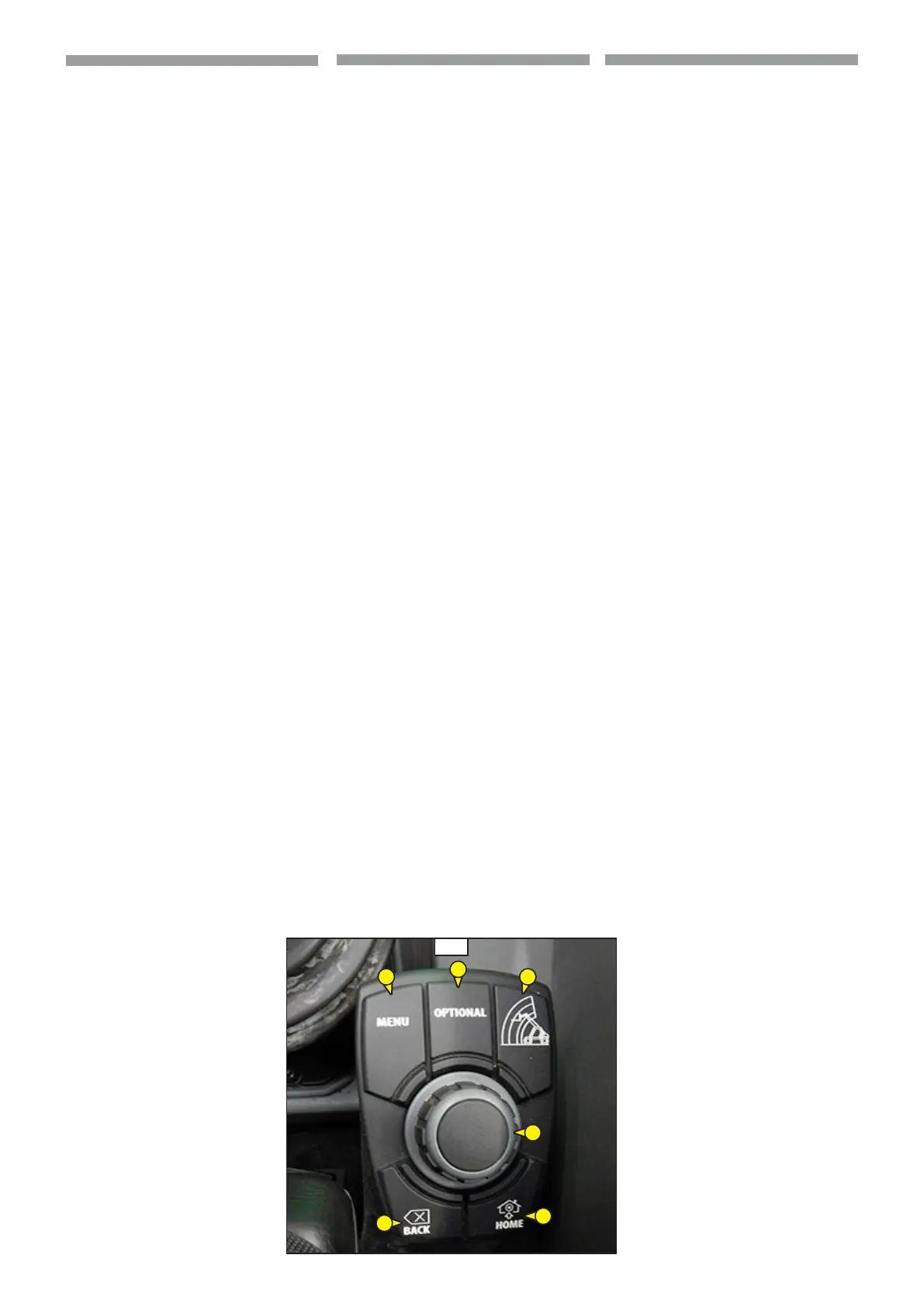

4.4
2b
2c
2d
2e
2f
2a
CONTROLLO DISPLAY MACCHINA
Tastierino con manopola di controllo
(1,
4.4)
Questo strumento (1,4.4) fornisce
all’operatore un eccellente feedback tattile
e il più grande vantaggio del tastierino con
manopola è di aumentare le funzioni in un
unico comando.
Funzioni del display messe a portata di
mano
- 5 tasti per una navigazione rapida
- Manopola rotativa per lo scorrimento a
video
- Selezione con pulsante
Funzioni:
- Manopola rotativa con pulsante di con-
ferma (2,
4.4): ruotare la manopola
per scorrere le pagine e navigare al loro
interno (se possibile), quindi premere la
stessa per confermare le scelte.
- Tasto DIAGRAMMA DI CARICO (2b,
4.4)
premerlo per entrare in "F2 - Pagina limi-
tatore di carico",
- Tasto HOME (2c,
4.4): premerlo per en-
trare in "Controllo modalità di diagnosti-
ca macchina",
- Tasto BACK (2d,
4.4): premerlo per tor-
nare indietro in una scelta,
- Tasto MENU (2e,
4.4): premerlo per en-
trare in "Schermata menu",
- Tasto OPTIONAL (2f,
4.4): da "F1 - Pagi-
na di guida", premerlo per entrare nella
pagina di "Setup guida".
CONTROL PANTALLA MÁQUINA
Teclado con pomo de control (1,
4.4)
Este instrumento (1,4.4) suministra al
operador una excelente retroalimentación
táctil y la mayor ventaja del teclado con
pomo es aumentar las funciones en un mis-
mo mando.
Funciones de la pantalla al alcance de la
mano
- 5 teclas para una navegación rápida
- Pomo giratorio para desplazar la pantalla
- Selección con botón
Funciones:
- Pomo giratorio con botón de conrma-
ción (2,
4.4): girar el pomo para des-
plazar las páginas y navegar en su inte-
rior (si es posible), luego pulsarlo para
conrmar las selecciones.
- Tecla DIAGRAMA DE CARGA (2b,
4.4)
pulsarla para entrar a “F2 - Página limita-
dor de carga”,
- Tecla INICIO (2c,
4.4): pulsarla para en-
trar a “Control modalidad de diagnóstico
de la máquina”,
- Tecla ATRÁS (2d,
4.4): pulsarla para re-
troceder una selección,
- Tecla MENÚ (2e,
4.4): pulsarla para en-
trar a “Pantalla menú”,
- Tecla OPCIONAL (2f,
4.4): de “F1 - Pági-
na de conducción”, pulsarla para entrar a
la página de “Setup conducción”.
