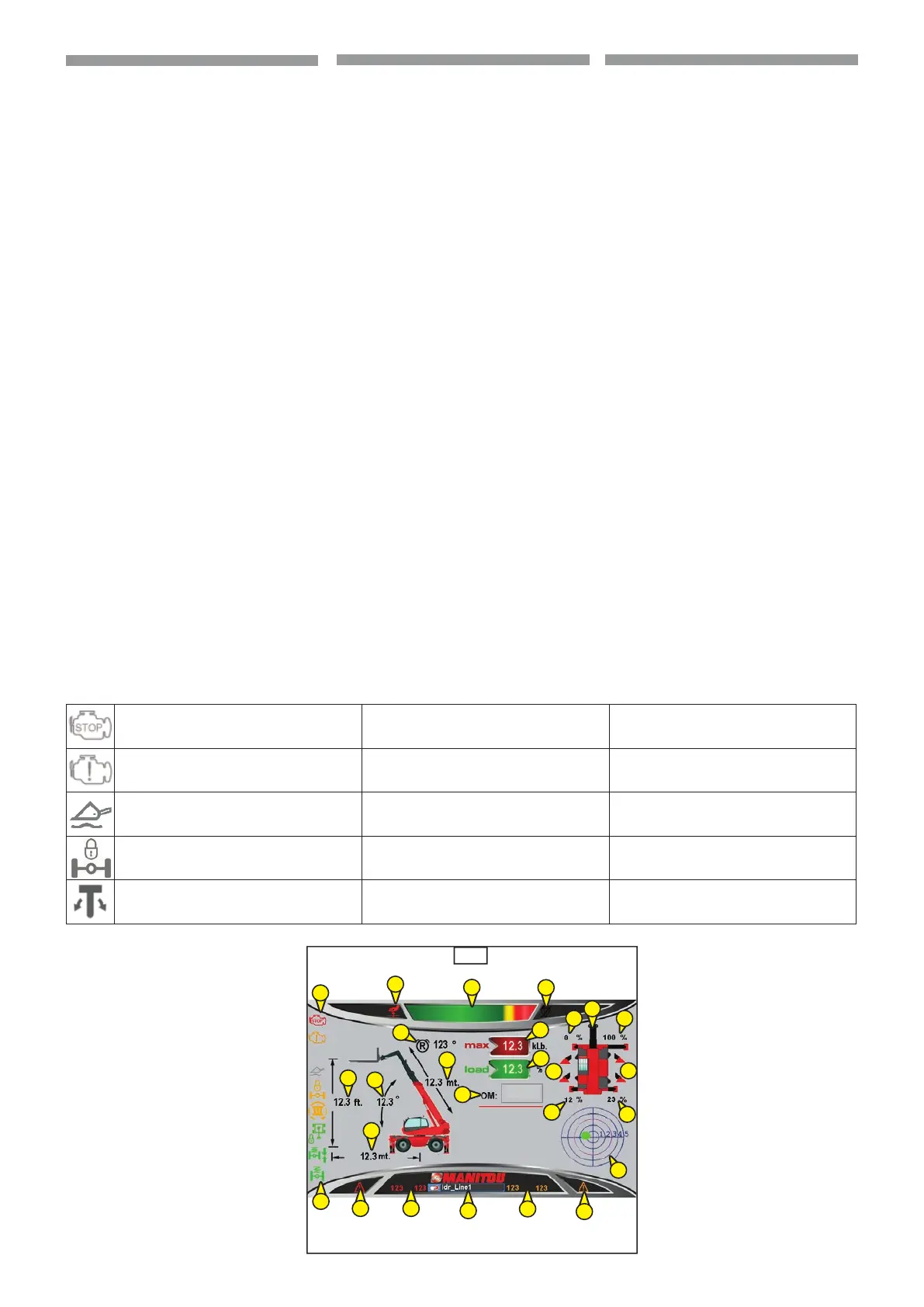

F6 STABILITY PAGE
1. Graduated electronic level gauge.
Makes it possible to check the
level (3,4.10) of inclination of
the machine in the transverse and
longitudinal direction.
If necessary, adjust the machine
inclination using the levelling and/
or stabilizers.
2. Stability and Resting area.
During the working phase, it is pos-
sible to display the area on which
the machine rests on the ground.
The machine’s (1,
4.10) resting
surface depends on the operating
mode selected (stabilizers, wheels,
etc..).
On the stabilizers:
the machine’s resting area is repre-
sented by:
• 4 stabilisers extended (5,
4.10)
Reading in “%” from 0 to 100.
• 4 stabilisers resting on the ground
(4,
4.10).
The symbol turns red.
3. Reading main operating data.
Current values (6,
4.10)
4. Working con guration (12,
4.10)
5. Messages area and con rm of accessory
(11,
4.10)
6. Machine alarm code: in normal ope-
rating conditions are displayed
(9,
4.10)
7. Machine warning code: in normal
operating conditions are displayed
(10,
4.10)
8. Function and alarm indicator lights
(4,
4.10)
Symbols overview:
7
7
11
9
4.10
7
10
12
2EM
6
7
7
7
6
6
6
6
6
6
5
8
5
4
1
5
3
4
5
guasto grave motore termico I.C. engine severe fault
malfunzionamento motore termico I.C. engine malfunction
sospensione braccio telescopico (opzionale) telescopic boom suspension (optional)
bloccaggio assale posteriore rear axle lock
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torretta
disattivato
green indicator light On, turret aligned to the
truck and turret rotation pin is deactivated
F6 PAGINA STABILITÀ
1. Livella elettronica graduata.
Consente di controllare il livello
(3,
4.10) di inclinazione della
macchina nelle direzioni trasversale e
longitudinale.
Se necessario, regolare l'inclinazione
della macchina utilizzando il livella-
mento e/o gli stabilizzatori.
2. Stabilità e super cie di appoggio.
Durante la fase di lavoro, è possibile
visualizzare l'area su cui la macchina
appoggia. La super cie di appoggio
della macchina (1,
4.10) dipende dal
modo operativo selezionato (stabilizza-
tori, ruote, ecc.).
Sugli stabilizzatori:
la super cie di appoggio della macchi-
na è rappresentata da:
• 4 stabilizzatori estesi (5,
4.10)
Lettura in "%" da 0 a 100.
• 4 appoggiati al suolo (4,
4.10).
Il simbolo si illumina di rosso.
3. Lettura dei dati principali di lavoro.
Valori attuali (6,
4.10)
4. Con gurazione di lavoro (12,
4.10)
5. Area messaggi e conferma dell'accessorio
(11,
4.10)
6. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(9,
4.10)
7. Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(10,
4.10)
8. Spie di funzione e di allarme (4,
4.10)
Panoramica simboli:
avería grave motor térmico
falla de funcionamiento motor térmico
suspensión brazo telescópico (opcional)
bloqueo eje trasero
testigo verde encendido, torre alineada con
la carretilla y perno de rotación de la torre
desactivado
F6 PÁGINA ESTABILIDAD
1. Nivel electrónico graduado.
Permite controlar el nivel (3,
4.10) de
inclinación de la máquina en las direc-
ciones transversal y longitudinal.
Si fuera necesario, ajustar la inclinación
de la máquina utilizando la nivelación
y/o los estabilizadores.
2. Estabilidad y super cie de apoyo.
Durante la fase de trabajo es posible
visualizar el área en la que la máquina
apoya. La super cie de apoyo de la má-
quina (1,
4.10) depende del modo
operativo seleccionado (estabilizado-
res, ruedas, etc.).
En los estabilizadores:
la super cie de apoyo de la máquina
está representada por:
• 4 estabilizadores extendidos (5,
4.10)
Lectura en “%” de 0 a 100.
• 4 apoyados en el suelo (4,
4.10).
El símbolo se enciende con luz roja.
3. Lectura de los principales datos de
trabajo.
Valores actuales (6,
4.10)
4. Con guración de trabajo (12,
4.10)
5. Área mensajes y con rmación del
accesorio (11,
4.10)
6. Código alarma máquina: en las condi-
ciones normales de trabajo se visuali-
zan (9,
4.10)
7. Código alarma máquina: en las condi-
ciones normales de trabajo se visuali-
zan (10,
4.10)
8. Testigos de función y de alarma
(4,
4.10)
Panorámica símbolos:
