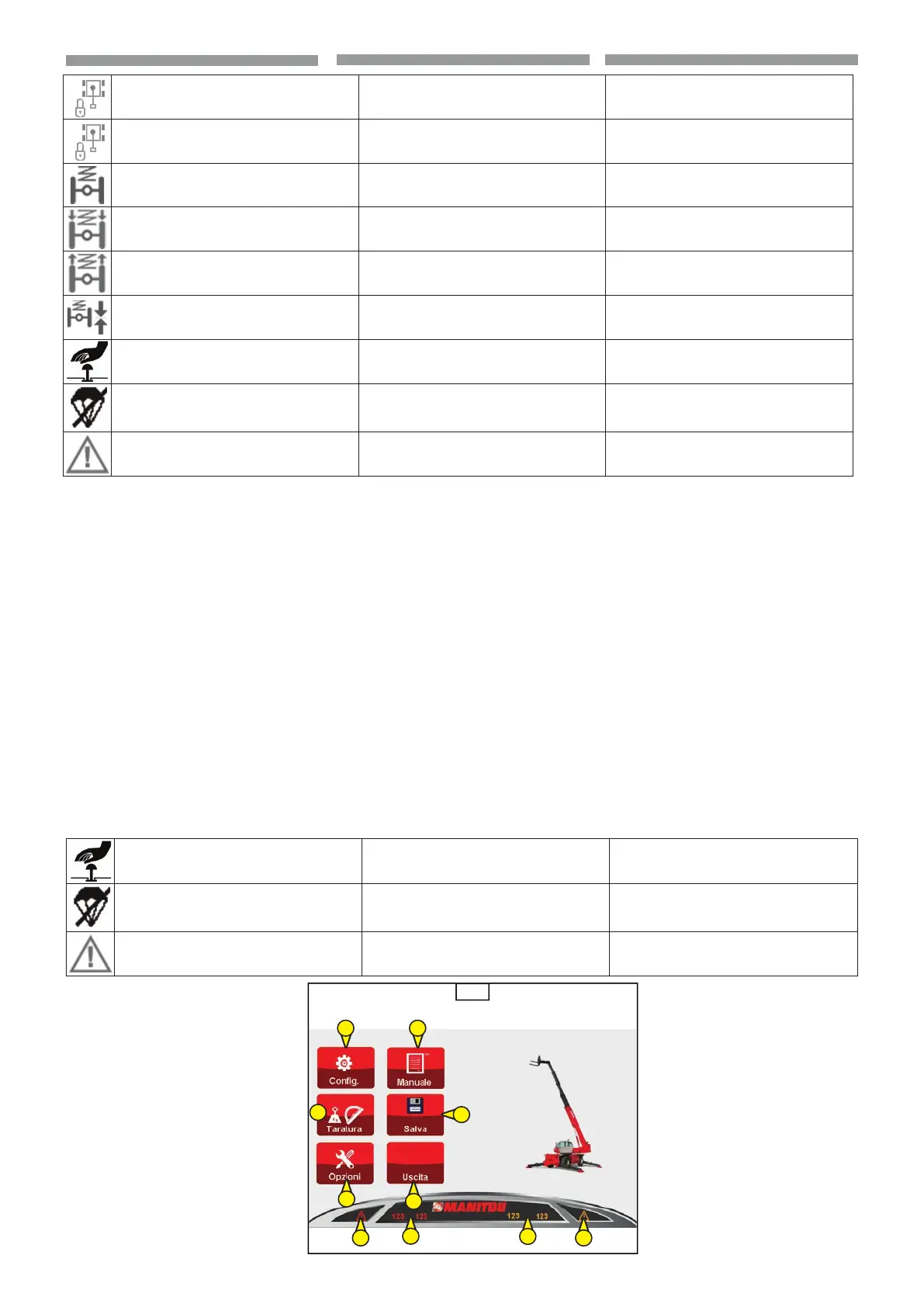

F7 SETTINGS PAGE
1. Settings:
• Con gurations (1,
4.11)
• Calibrations (Only with password)
(2,
4.11)
• Options (3,
4.11)
• User manual (If available) (4,
4.11)
• Save (5,
4.11)
• Exit (6,
4.11)
2. Machine alarm code
In normal operating conditions are
displayed (7,
4.11)
3. Machine warning code
In normal operating conditions are
displayed (8,
4.11)
4. Warning and indicator lamps (9,
4.11)
Symbols overview:
pulsante rosso "Arresto di emergenza" “emergency stop” red button
esclusione sistema di sicurezza safety system exclusion
avvertenza/allarme warning / alarm
6
1
3
9
7
9
4.11
4
2
5
8
spia gialla accesa, torretta quasi allineata con
il carrello e perno di rotazione della torretta
disattivato
yellow indicator light on, turret almost aligned
with the truck and the turret rotation pivot is
deactivated
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torretta
attivato. Rotazione torretta bloccata.
green indicator light on, turret aligned to the
truck and turret rotation pin is activated. Turret
rotation blocked.
sospensioni suspensions
sospensioni completamente abbassate suspensions completely lowered
sospensioni completamente alzate suspensions completely raised
sospensioni a metà suspensions halfway
pulsante rosso "Arresto di emergenza" “emergency stop” red button
esclusione sistema di sicurezza safety system exclusion
avvertenza/allarme warning / alarm
F7 PAGINA IMPOSTAZIONI
1. Impostazioni:
• Con gurazioni (1,
4.11)
• Taratura (solo con password)
(2,
4.11)
• Opzioni (3,
4.11)
• Manuale dell'utente (se disponibile)
(4,
4.11)
• Salva (5,
4.11)
• Esci (6,
4.11)
2. Codice allarme macchina
Nelle normali condizioni di lavoro sono
visualizzati (7,
4.11)
3. Codice allarme macchina
Nelle normali condizioni di lavoro sono
visualizzati (8,
4.11)
4. Indicatori e spie di allarme (9,
4.11)
Panoramica simboli:
botón rojo “parada de emergencia”
exclusión sistema de seguridad
advertencia/alarma
testigo amarillo encendido, torre casi alineada
con la carretilla y perno de rotación de la torre
desactivado
testigo verde encendido, torre alineada con la
carretilla y perno de rotación de la torre activa-
do. Rotación de la torre bloqueada.
suspensiones
suspensiones completamente bajas
suspensiones completamente altas
suspensiones a la mitad
botón rojo “parada de emergencia”
exclusión sistema de seguridad
advertencia/alarma
F7 PÁGINA CONFIGURACIONES
1. Con guraciones:
• Con guraciones (1,
4.11)
• Calibración (solo con contraseña)
(2,
4.11)
• Opciones (3,
4.11)
• Manual del usuario (si está disponible)
(4,
4.11)
• Guardar (5,
4.11)
• Salir (6,
4.11)
2. Código alarma máquina: en las condi-
ciones normales de trabajo se visuali-
zan (7,
4.11)
3. Código alarma máquina: en las condi-
ciones normales de trabajo se visuali-
zan (8,
4.11)
4. Indicadores y testigos de alarma
(9,
4.11)
