2 - Joystick, selettori, pulsanti funzioni
macchina (2,
104)

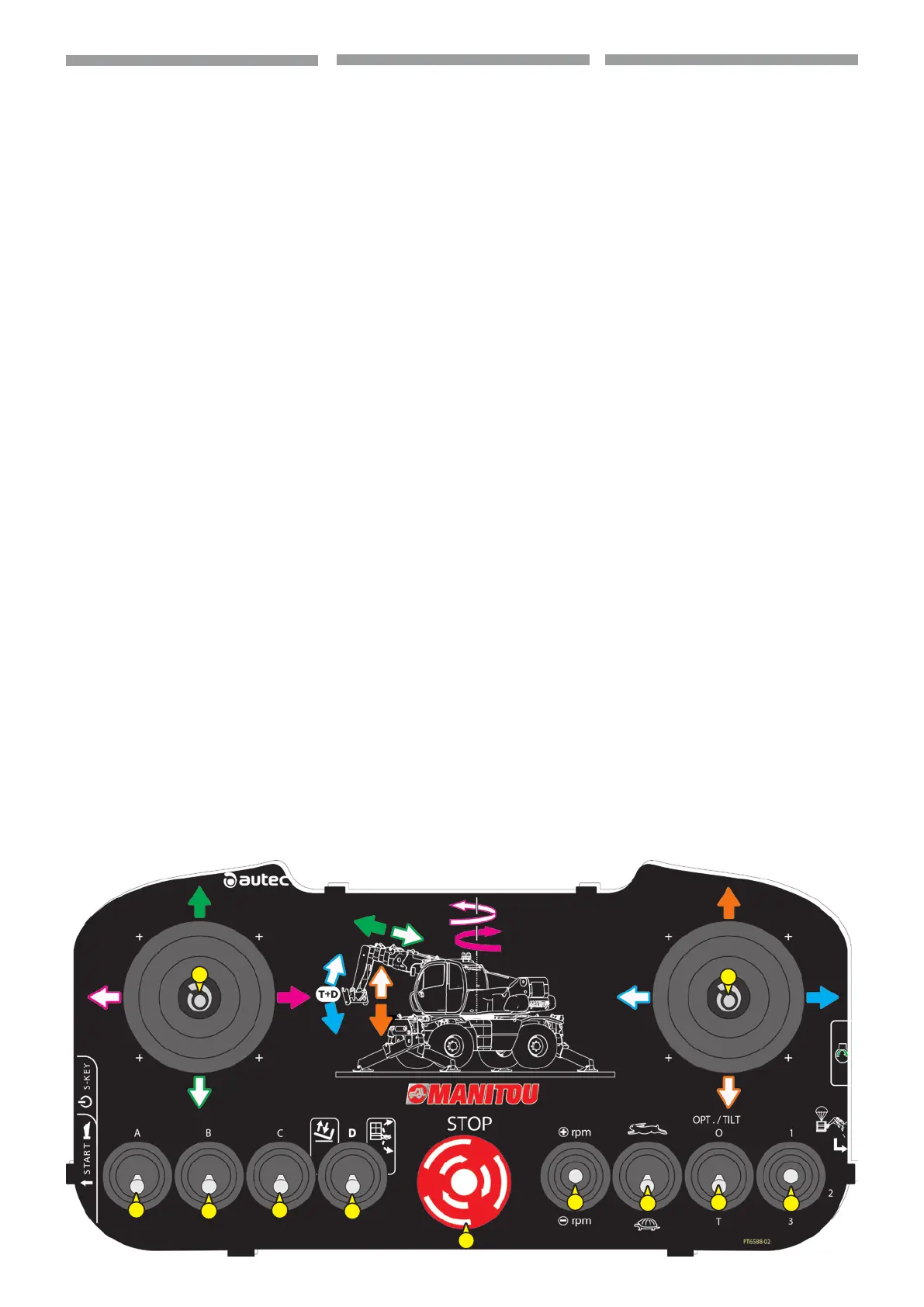

2.1 - Manipolatore (2.1,
104).
- Azionare il manipolatore per eettuare i
movimenti desiderati seguendo le frecce
colorate.
2.2 - Commutatore movimenti.
- Ad ogni posizione (A-B-C-D) corrisponde
una coppia di comandi eseguibile
simultaneamente.
(Solo con piattaforma aerea)
2.3 - Acceleratore RPM motore
(2.3,
104)
2.4 - Velocità movimenti idraulici
(2.4,
104)
(secondo il tipo di accessorio
installato)
2.5 - Selettore movimento brandeggio
T.S. (T) o livellamento cesto (O)
(2.5,
104)
2.6 - Movimenti multipli “1-2-3”
(secondo il tipo di accessorio
installato)
3 - Pulsante rosso “arresto d’emergenza”
(3,
104).
Funzioni:
- Permette di arrestare il motore termico.
- In caso di pericolo, permette
all’utilizzatore
del cestello di tagliare i movimenti
comandati dal carrello.
- Per ripristinare i movimenti ruotare il
pulsante rosso in senso orario.
2 - Joystick, selectors, machine
functions buttons macchina (2,
104)
2.1 - Manipulator (2.1,
104).
- Operate the manipulator to make the
required movements by followig the
coloured arrows.
2.2 - Movements switch.
- Each position (A-B-C-D) has a
corresponding pair of commands
(Only with aerial platform)
2.3 - Engine RPM accelerator (2.3,
104)
2.4 - Hydraulic movements speed
(2.4,
104)
(depending on the type of installed
accessory)
2.5 - Slewing movement selector TS
(T) or platform levelling (O)
(2.5,
104)
2.6 - Multiple movements “1-2-3”
(depending on the type of installed
accessory)
3 - Red “Emergency stop” pushbutton
(3,
104)
Functions:
- Makes it possible to stop the I.C.
engine.
- In case of danger, makes it possible for
the person using the platform to
disconnect the movements
controlled from the forklift truck.
- To restore the movements, turn the
red pushbutton clockwise.
2.2
2.2
2.2
2.2
3
2.1
2.1
2.3
2.4
2.5
2.6
2 - Joystick, selectores, botones funciones
máquina (2,
104)
2.1 - Manipulador (2.1,
104).
- Accionar el manipulador para ejecutar
los movimientos deseados siguiendo las
echas de color.
2.2 - Conmutador movimientos.
- A cada posición (A-B-C-D) corresponde
un par de mandos ejecutable
simultáneamente.
(Solo con plataforma aérea)
2.3 - Acelerador RPM motor (2.3,
104)
2.4 - Velocidad movimientos hidráulicos
(2.4,
104)
(según el tipo de accesorio instalado)
2.5 - Selector movimiento oscilación T.S.
(T) o nivelación cesta (O) (2.5,
104)
2.6 - Movimientos múltiples “1-2-3”
(según el tipo de accesorio instalado)
3 - Botón rojo “parada de emergencia”
(3,
104).
Funciones:
- Permite parar el motor térmico.
- En caso de peligro, permite que el usuario
de la cesta interrumpa los movimientos
accionados desde la carretilla.
- Para restaurar los movimientos, girar el
botón rojo en el sentido de las agujas del
reloj.
ES
