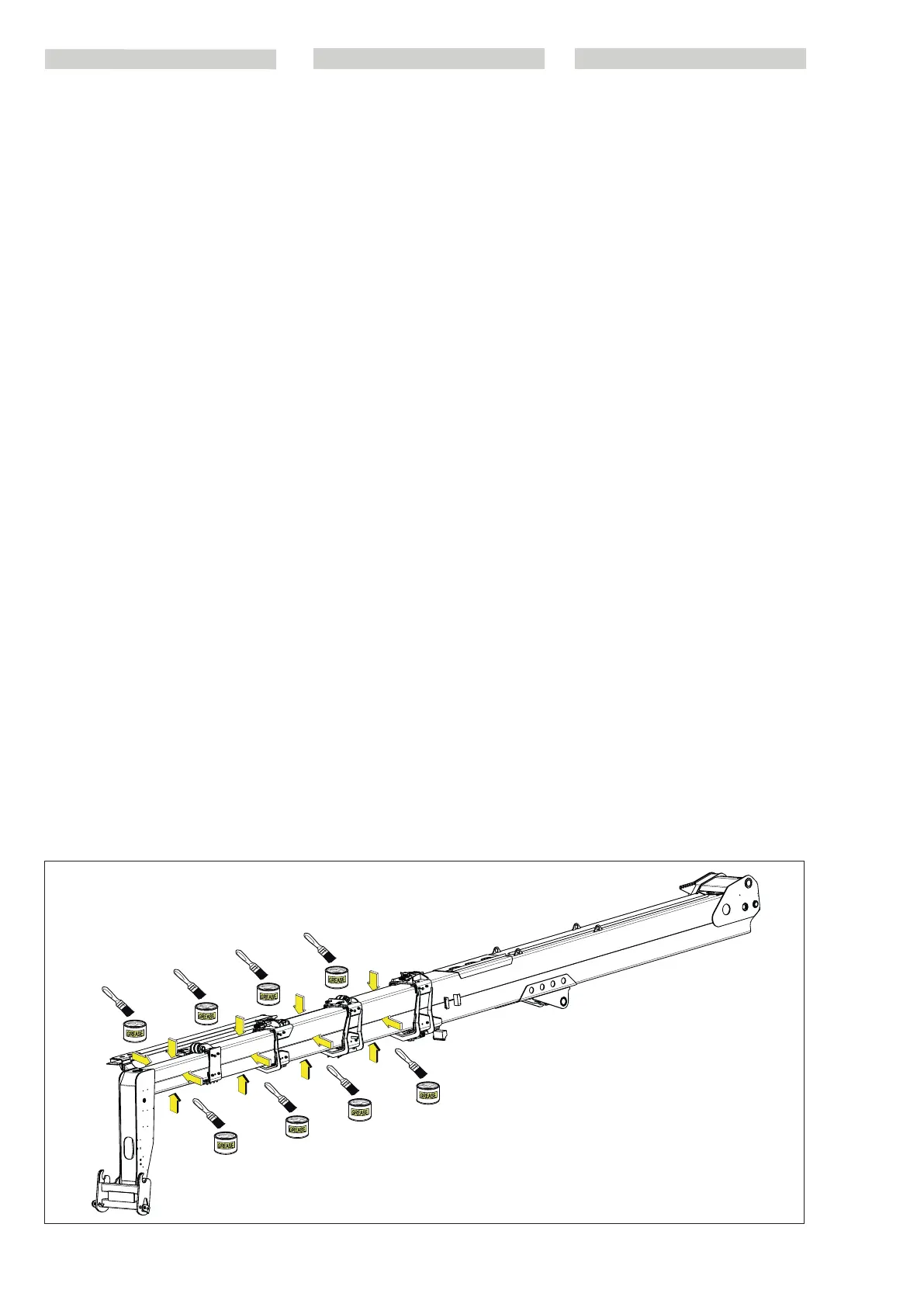

B5 - Pulire e ingrassare pattini
d’usura del braccio telescopico
- Fare uscire completamente il braccio
telescopico.
- Pulire la superficie dei bracci sfilanti
- Usando un pennello, applicare uno strato
di grasso (vedere “LUBRIFICANTI”) sui 4 lati
del braccio telescopico (fig. B5).
- Azionare il braccio telescopico più volte
per distribuire il grasso in modo uniforme.
- Togliere l’eccesso di grasso.
B5 - Clean and grease the telescopic
boom pads
- Completely extend the telescopic boom.
-Clean the surface of the telescopes
- Using a brush, apply a layer of grease (see
“LUBRICANT” chart) on all 4 sides of the
telescopic boom (fig. B5).
- Operate the telescopic boom several
times to evenly distribute the grease.
- Remove any excess grease.
