2-28
IT
EN
648870 IT-EN-ES (04/05/2015)
3 - INTERRUTTORI
Panoramica zona destra (3)
A - Interruttore pompa d’emergenza
B - Interruttore radiocomando
C - Interruttore sospensioni on/o
D - Interruttore sospensioni macchina a metà
E - Interruttore selettore macchina completa-
mente sollevata o abbassata
F - Leva comando livellamento
G - Interruttore freno stazionamento
H - Interruttore cruise control
I - Selettore stabilizzatore anteriore sinistro
J - Selettore stabilizzatore anteriore destro
K - Selettore stabilizzatore posteriore sinistro
L - S elettore stabilizzatore posteriore destro
M - Selettore movimenti stabilizzatori
N - Comando movimenti stabilizzatori
O - Interruttore perno idraulico
P - Interruttore selettore tipi di sterzata
Q - Interruttore ripristino blocco traslazione
R - Interruttore a chiave per l’esclusione del
sistema di sicurezza
S - Selettore a chiave sollevatore/piattaforma
(solo con piattaforma)
T - Pulsante per ripristinare l’erogazione della
corrente elettrica dalla batteria e con-
sentire di riavviare il motore (solo con
piattaforma)

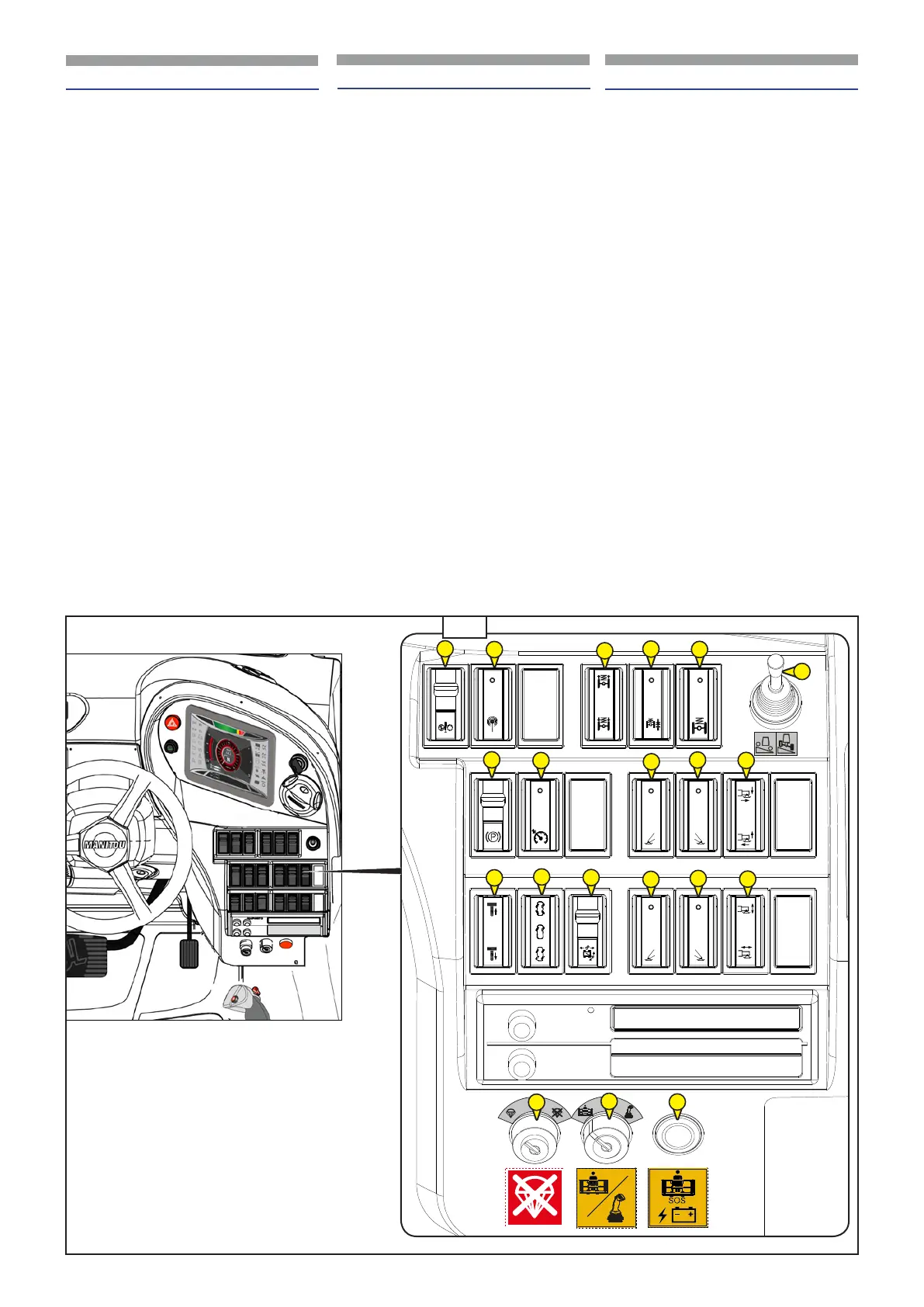

3 - SWITCHES
RH area overview (3)
A - Emergency pump switch
B - Radio control switch
C - Suspensions on/o switch
D - Machine suspensions halfway switch
E - Machine completely raised/lowered selec -
tor switch
F - Levelling control lever
G - Parking brake switch
H - Cruise control switch
I - LH front stabilizer selector
J - RH front stabilizer selector
K - LH rear stabilizer selector
L - RH rear stabilizer selector
M - Stabilizers movement selector
N - Stabilizers movements control
O - Hydraulic pivot switch
P - Steering type selector switch
Q - Switch for resetting movement block
R - Key selector for exclusion of Safety system
S - Telehandler/platform selector switch key
(only with platform)
T - Pushbutton for restoring electric power
supply from battery and allowing I.C.
engine restart (only with platform)
934765
53003427
933345
933345
933345
934767
53004849
A
B
E
D
C
G
H
M
I
J
N
K
L
Q
O
P
F
T
R
S
3
3 - INTERRUPTORES
Panorámica zona derecha (3)
A - Interruptor bomba de emergencia
B - Interruptor mando a distancia
C - Interruptor suspensiones on/o
D - Interruptor suspensiones máquina a
la mitad
E - Interruptor selector máquina comple-
tamente arriba o abajo
F - Palanca mando nivelación
G - Interruptor freno de estacionamiento
H - Interruptor cruise control
I - Selector estabilizador delantero
izquierdo
J - Selector estabilizador delantero
derecho
K - Selector estabilizador trasero izquierdo
L - Selector estabilizador trasero derecho
M - Selector movimientos estabilizadores
N - Mando movimientos estabilizadores
O - Interruptor perno hidráulico
P - Interruptor selector tipos de viraje
Q - Interruptor restauración bloqueo
traslación
R - Interruptor de llave para la exclusión
del sistema de seguridad
S - Selector de llave elevador/plataforma
(solo con plataforma)
T - Botón para restaurar el suministro
de corriente eléctrica de la batería y
permitir la puesta en marcha del motor
(solo con plataforma)
ES
