Manitowoc Indigo QuietQube IY1474C User Manual

Section 2 Installation
Part Number 000007924 5/14 63
Étape 2 Sécuriser le condenseur
Des trous traversants sont prévus pour sécuriser le
condenseur à un muret, une étagère ou une poutre en
bois.
Étape 3 Acheminement des tuyaux de réfrigération
Acheminer correctement les tuyaux de réfrigération
entre la partie principale de la machine à glaçons et
l’unité de condensation ICVD
®
.
Les conduites peuvent être acheminées par le haut ou
par l’arrière de la partie principale de la machine à
glaçons.
• Un acheminement par le haut nécessite le
découpage du couvercle.
• Un acheminement par l’arrière peut nécessiter
l’emploi de coudes à 90°.
Étape 4 Raccordement des conduites
• Le système de réfrigération peut être en contact avec
l’atmosphère pendant 15 minutes maximum.
• Purger les conduites avec de l’azote sec lors du
brasage.
• Les robinets d’arrêt des conduites de la machine à
glaçons doivent rester fermés et protégés de la
chaleur pendant le brasage.
• L’unité de condensation est expédiée de l’usine avec
un mélange 50/50 azote/hélium.
Étape 5 Essai en pression et purge des conduites
et de l’unité de condensation ICVD
• Les robinets d’arrêt des conduites doivent rester
fermés jusqu’à la fin des essais de pression et de
l’évacuation.
• Il est recommandé d’utiliser des outils permettant de
retirer et d’installer les cartouches des robinets
Schrader sans retirer les tuyaux des manomètres
pour diminuer la durée de l’évacuation.
• Effectuer un essai de pression à 1000 kPa (150 psi)
pendant 15 minutes minimum.
• Le niveau minimum d’évacuation est de 500 microns.
Effectuer un essai de pression des conduites et de
l’unité de condensation ICVD
®
avec 1034 kPa (150 psig)
d’azote sec. Ajouter l’azote au niveau des robinets
d’arrêt des conduites situés à l’arrière de la partie
principale de la machine à glaçons ou à partir des
robinets schrader situés dans l’unité de condensation
ICVD
®
. Compléter l’essai de pression, s’assurer qu’il n’y
a aucune fuite et enlever l’azote du système avant de
procéder au raccordement de la pompe à vide.

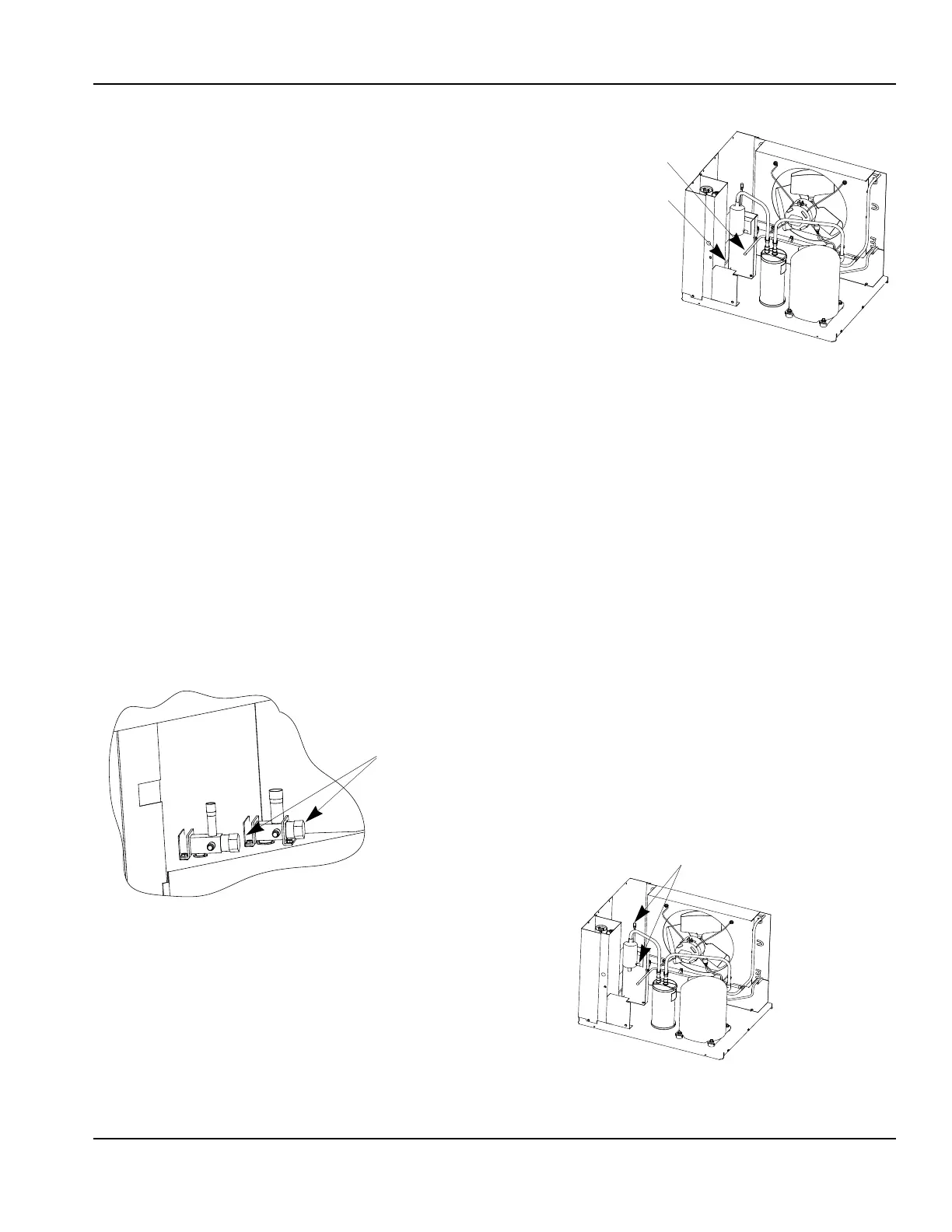

LES ROBINETS DOIVENT
RESTER FERMÉS ET ÊTRE
PROTÉGÉS DE LA CHALEUR
PENDANT LE BRASAGE
(ENVELOPPER D’UN
CHIFFON HUMIDE)
MINIMISER LE TEMPS
D’EXPOSITION DU
SYSTÈME DE
RÉFRIGÉRATION À
L’ATMOSPHÈRE
(15 MINUTES MAXIMUM)
CONDUITE
DE LIQUIDE
CONDUITE
D’ASPIRATION
RACCORDEMENTS SUPPLÉMENTAIRES
AU NIVEAU DES ROBINETS SCHRADER
DE L’UNITÉ DE CONDENSATION
