Installation Section 2
64
Part Number 000007924 5/14
Une valve de contrôle est présente dans la conduite de
décharge du compresseur. La valve de contrôle requiert
des raccords d’évacuation au niveau de 4 points.

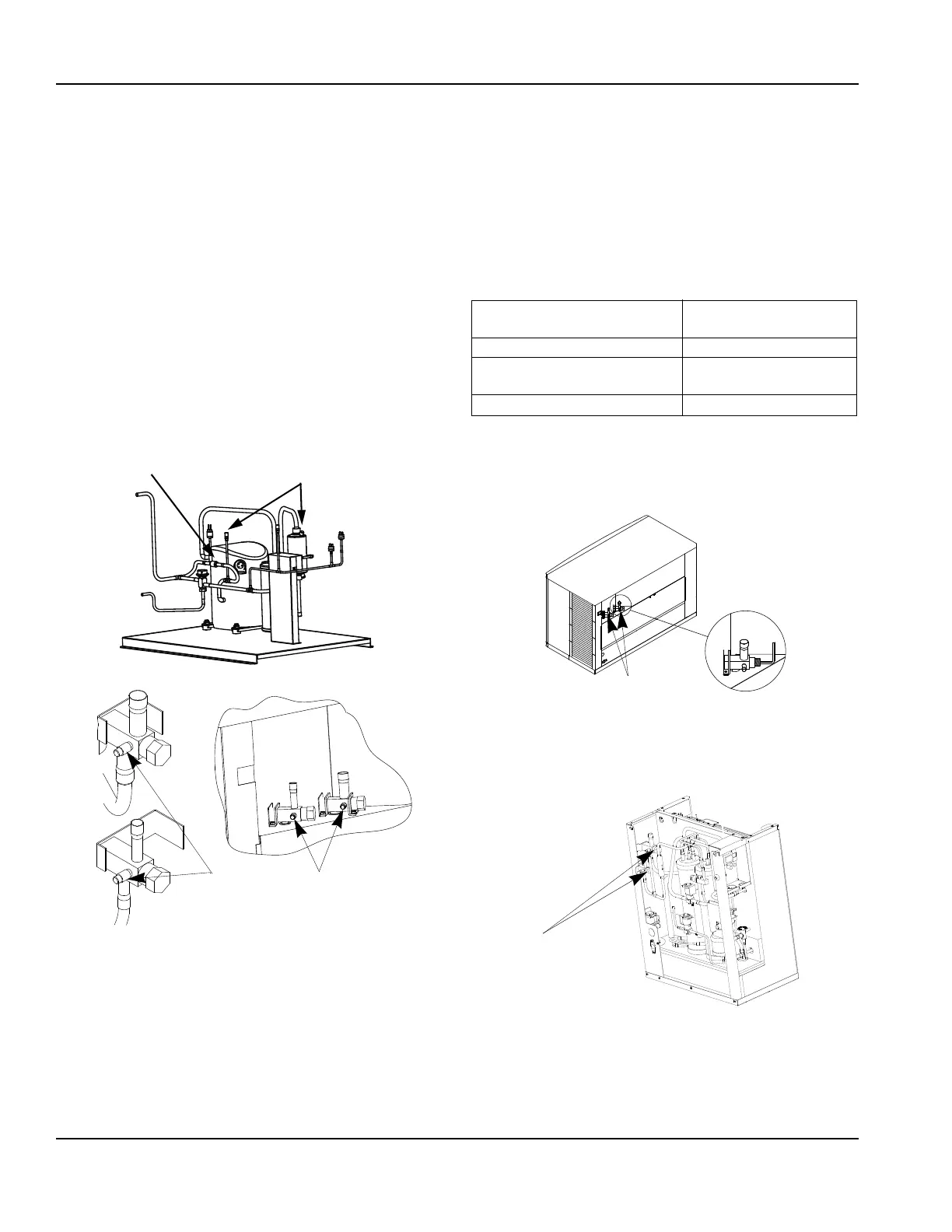

Partie principale de la machine à glaçons
1. Valve d’accès inférieure
2. Valve d’accès supérieure
Unité de condensation ICVD
3. Valve d’accès de la décharge du compresseur
4. Valve d’accès du filtre d’aspiration
Le raccord d’un manomètre (ou un tuyau avec
dépresseurs de noyau sur les deux extrémités) entre le
port d’accès du filtre d’aspiration et la valve d’accès du
compresseur (située entre le compresseur et la valve de
contrôle de la conduite de décharge) est nécessaire.
Étape 6 Ouvrir les robinets des conduites et du
récepteur
Le débit du liquide frigorigène n’est pas audible lorsque
les robinets sont ouverts. Le liquide frigorigène ne
s’écoulera pas tant que la machine à glaçons n’est pas
en marche et que l’électrovanne n’est pas ouverte.
• Tous les bouchons des robinets doivent être
réinstallés, serrés et vérifiés pour toute fuite
éventuelle afin de s’assurer qu’il n’existe pas de fuite
de liquide frigorigène.
• Tourner dans le sens contraire des aiguilles d’une
montre pour ouvrir tous les robinets :
A. Consulter la table et ouvrir les robinets d’arrêt
des conduites d’aspiration et de liquide du
nombre correct de tours de 360
°.
B. Ouvrir le robinet de service du récepteur jusqu’à
ce qu’il soit fermé sur le siège arrière (deux
robinets sur le I3000C).
.
I0600C/I0850C/I1100C
.
IB0600C/IB0800C/IB1000C
VÉRIFIER LA
VALVE
RACCORDER LE MANOMÈTRE OU LE
TUYAU AVEC LES DÉPRESSEURS DE
NOYAU SUR LES DEUX EXTRÉMITÉS
C
O
N
D
E
N
S
E
U
R
EMPLACEMENT
DU RACCORD DE
CONDUITE
RACCORDEMENT DE LA POMPE À
VIDE AUX ROBINETS D’ARRÊT DES
CONDUITES
Robinet Tuyaux Dimension
Nombre de tours pour
ouvrir
3/8 po (10 mm) 6
1/2 po (13 mm) 5/8 po (16 mm)
3/4 po (19 mm)
10
7/8 po (22 mm) 14
UTILISER UNE CLÉ ALLEN POUR OUVRIR
(TOURNER DANS LE SENS CONTRAIRE
DES AIGUILLES D’UNE MONTRE) LES
ROBINETS D’ARRÊTS DES CONDUITES DE
LIQUIDE ET D’ASPIRATION
UTILISER UNE CLÉ ALLEN
POUR OUVRIR (TOURNER
DANS LE SENS CONTRAIRE
DES AIGUILLES D’UNE
MONTRE) LES ROBINETS
D’ARRÊTS DES CONDUITES
DE LIQUIDE ET
D’ASPIRATION
