22 Brueninghaus Hydromatik
Reparaturanleitung A11VO
Repair Instructions A11VO

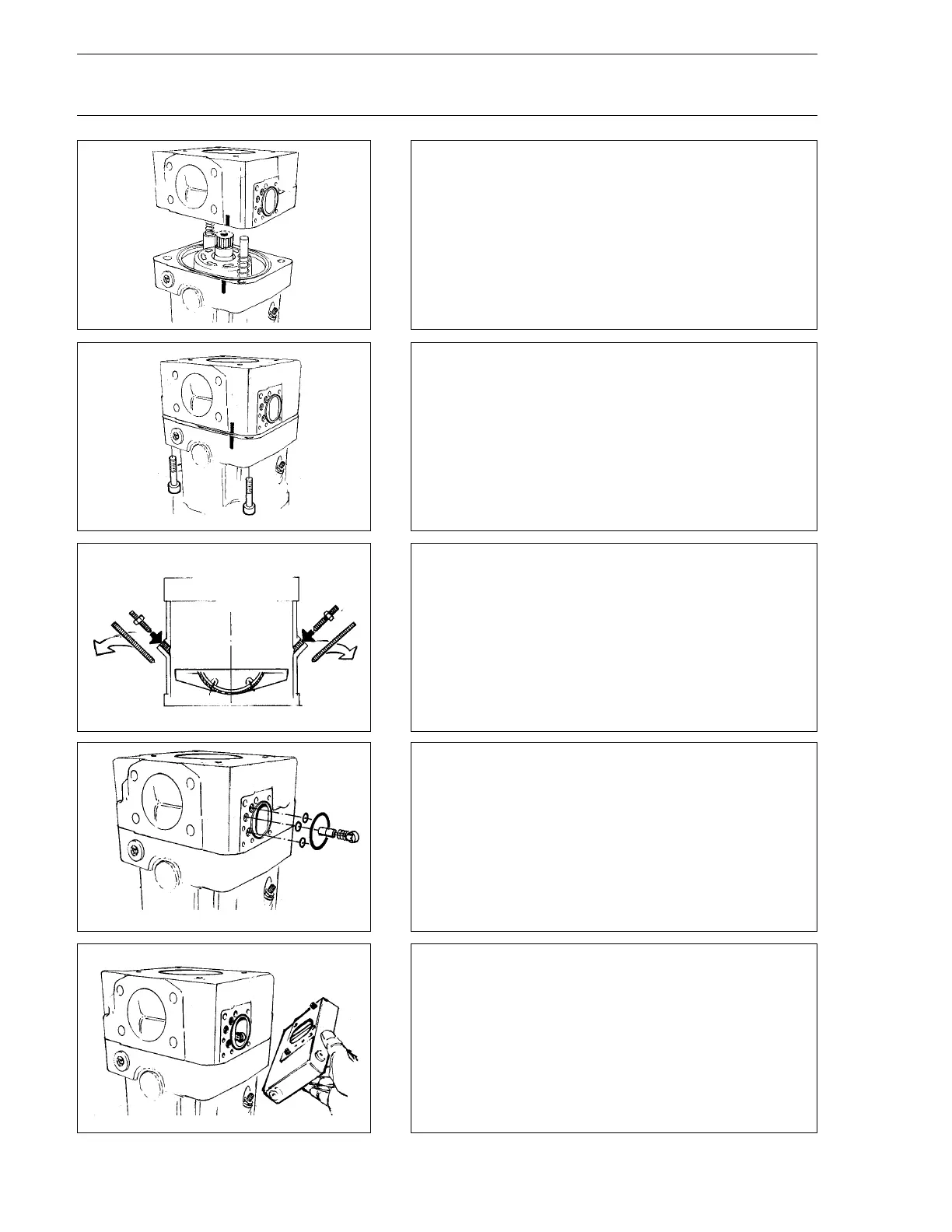

Pumpe montieren
Pump assembly
67
68 Anschlußplatte anbauen und mit Schrauben befestigen.
Achtung!
Drehmoment - Schrauben.
Fix port plate, assembly with screws.
Attention!
Torque - screws
69 Gewindestift ausbauen.
Q-min, Q-max- Schrauben einbauen.
Achtung!
Einstellmaß
Remove threaded pins.
Install Q-min, Q-max- screws.
Adjustment measure
70 Meßkolben mit O-Ringen einbauen.
Install measuring piston with O-rings.
71 Regler anbauen.
Place regulator.
