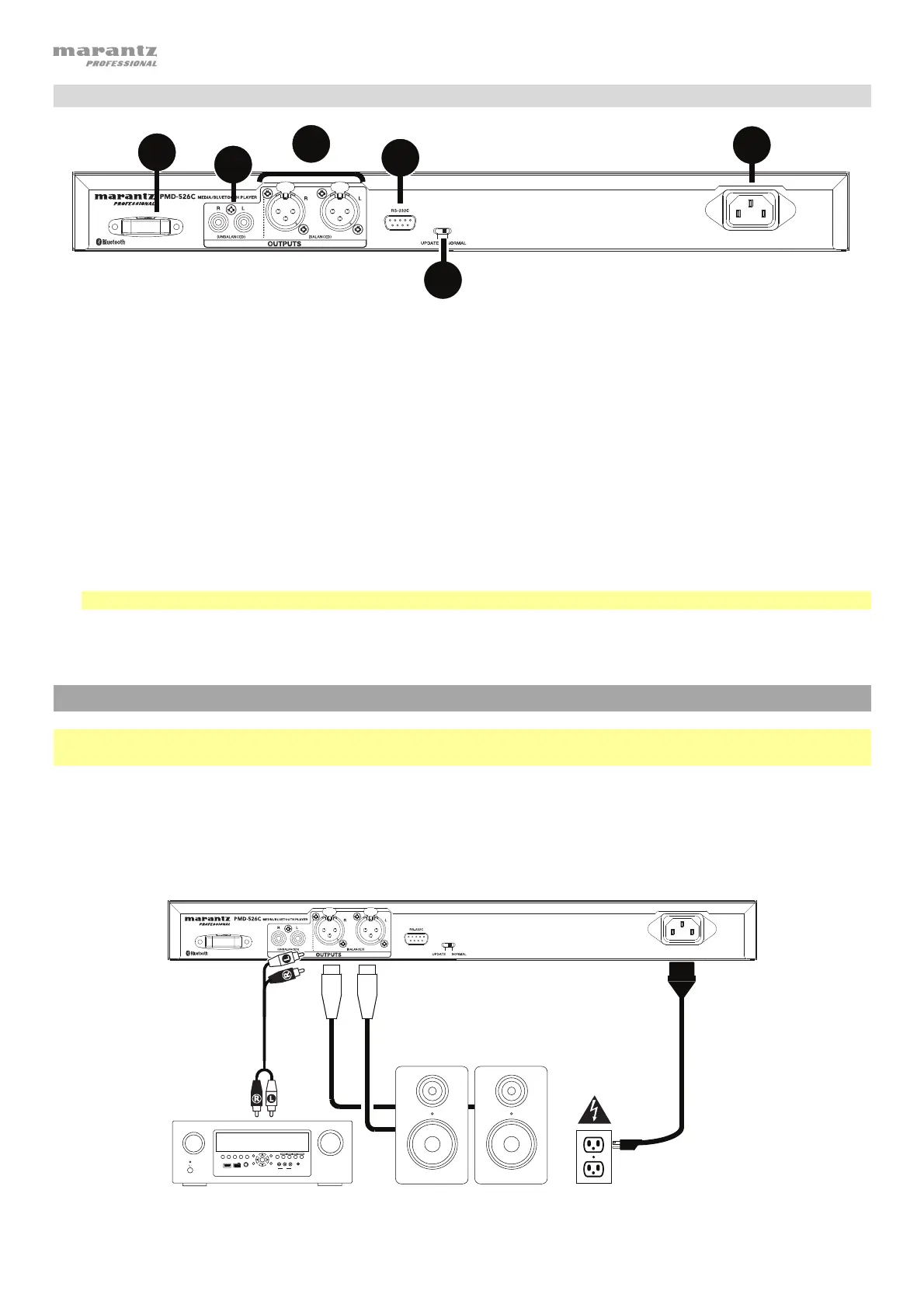

Panel trasero
1. Salidas (RCA desbalanceadas): Estas salidas envían las señales de audio desde un CD, SD, BT, o dispositivo USB
(de almacenamiento masivo) y dispositivo conectado a la entrada auxiliar Aux In. Utilice cables RCA para conectar a
estas salidas altavoces externos, un sistema de sonido, etc. Consulte Instalación para mayor información.
2. Salidas (XLR balanceadas): Estas salidas envían las señales de audio desde un CD, SD, BT, o dispositivo USB (de
almacenamiento masivo) y dispositivo conectado a la entrada auxiliar Aux In. Utilice cables XLR para conectar a
estas salidas altavoces externos, un sistema de sonido, etc. Consulte Instalación para mayor información.
3. Entrada AC In (Corriente alterna): Utilice el cable de corriente incluido para conectar esta entrada a una toma
de corriente. Consulte Instalación para mayor información.
4. Receptor Bluetooth: Se trata de una antena integrada que se usa para recibir la señal proveniente de un
dispositivo Bluetooth.
5. Entrada remota: Esta entrada le permite conectar un dispositivo anfitrión (usualmente un ordenador) al PMD-
526C. Puede utilizar dispositivo anfitrión para controlar el PMD-526C mediante el envío de comandos (utilizando
la comunicación en serie RS-232C).
Nota: Visite marantzpro.com a fin de acceder a la guía del protocolo serial para obtener más información.
6. Interruptor de operación: Para la reproducción estándar, deje este interruptor en la posición “Normal”. Si está
actualizando la unidad, coloque este interruptor en la posición “Update”.
Instalación
Importante: Conecte todos los cables firme y correctamente (los cables estéreo: izquierdo con izquierdo, derecho
con derecho) y no los agrupe junto con el cable de corriente.
1. Utilice cables XLR o un cable RCA estéreo para conectar las salidas (balanceadas o desbalanceadas) a las
entradas analógicas de su receptor externo, amplificador, monitores alimentados, etc.
2. Una vez completadas todas las conexiones, utilice el cable de corriente incluido para conectar la entrada AC In
a una toma de corriente.
Ejemplo:
Receptor, amplificador, etc.
Corriente
Monitores alimentados
1
2
3
5
6
4
