NL
23

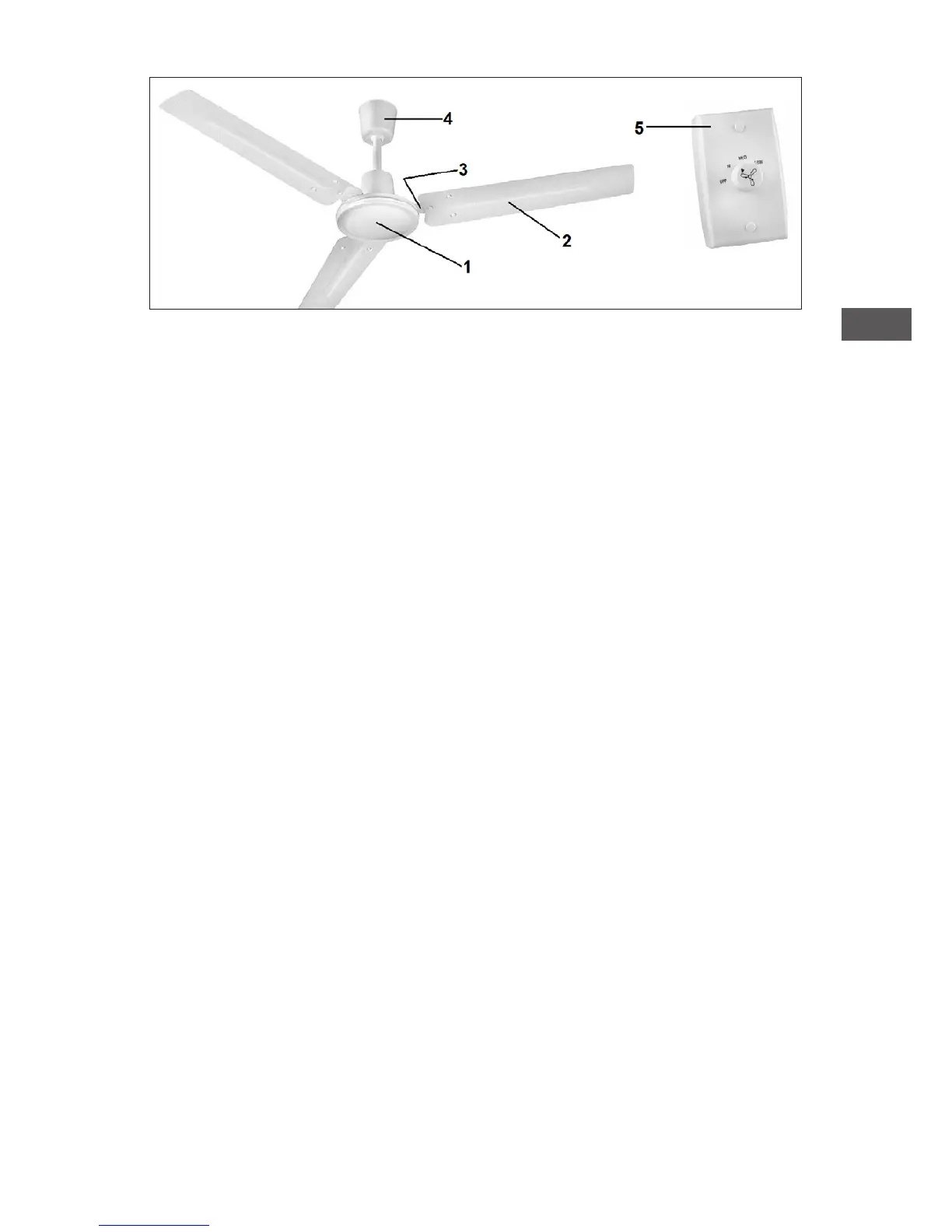

4.0 Onderdelentekening
1 motorhuis
2 ventilatorblad
3 verbindingsbeugel
4 bovenste beschermkap
5 bedieningsbox
5.0 Beschrijving
De Ecofan P120 is een plafondventilator, bedoeld om een verfrissende luchtstroom in de ruimte op gang
te brengen. Hij is ontworpen om te worden aangesloten op een elektrisch aansluitpunt in het plafond. Hij
wordt bediend met een speciale wand gemonteerde bedieningsbox die met het aansluitpunt in het plafond
in verbinding staat.
D.m.v. deze wandcontactdoos kan de ventilator worden ingesteld op de 3 standen (LOW – MED - HI) en
worden uitgeschakeld (OFF).
6.0 Installatie
Voor u tot installatie van de ventilator en/of de bedieningsbox overgaat dient de elektrische installatie te
zijn voorbereid.
Kies de plaats aan het plafond waar u de ventilator wilt ophangen. Op deze plaats dient zich een elektrisch
aansluitpunt (220-240V / 50HZ) te bevinden dat met de juiste bekabeling is verbonden met het aansluitpunt
voor de wandcontactdoos waarmee de ventilator moet worden bediend. Deze aansluitpunten mogen
uitsluitend door een bevoegd elektricien worden aangebracht. De plaats aan het plafond moet verder:
- Minimaal 266 cm. van de vloer verwijderd zijn.
- Bestaan uit materiaal dat geschikt en stevig genoeg is om de ventilator (ook tijdens het gebruik) te
dragen: beton, houten balk o.i.d., maar geen gips, zachtboard, schroten enz. De draagkracht dient
minimaal 100 kg. te zijn.
