3. Collegamento del Transformer

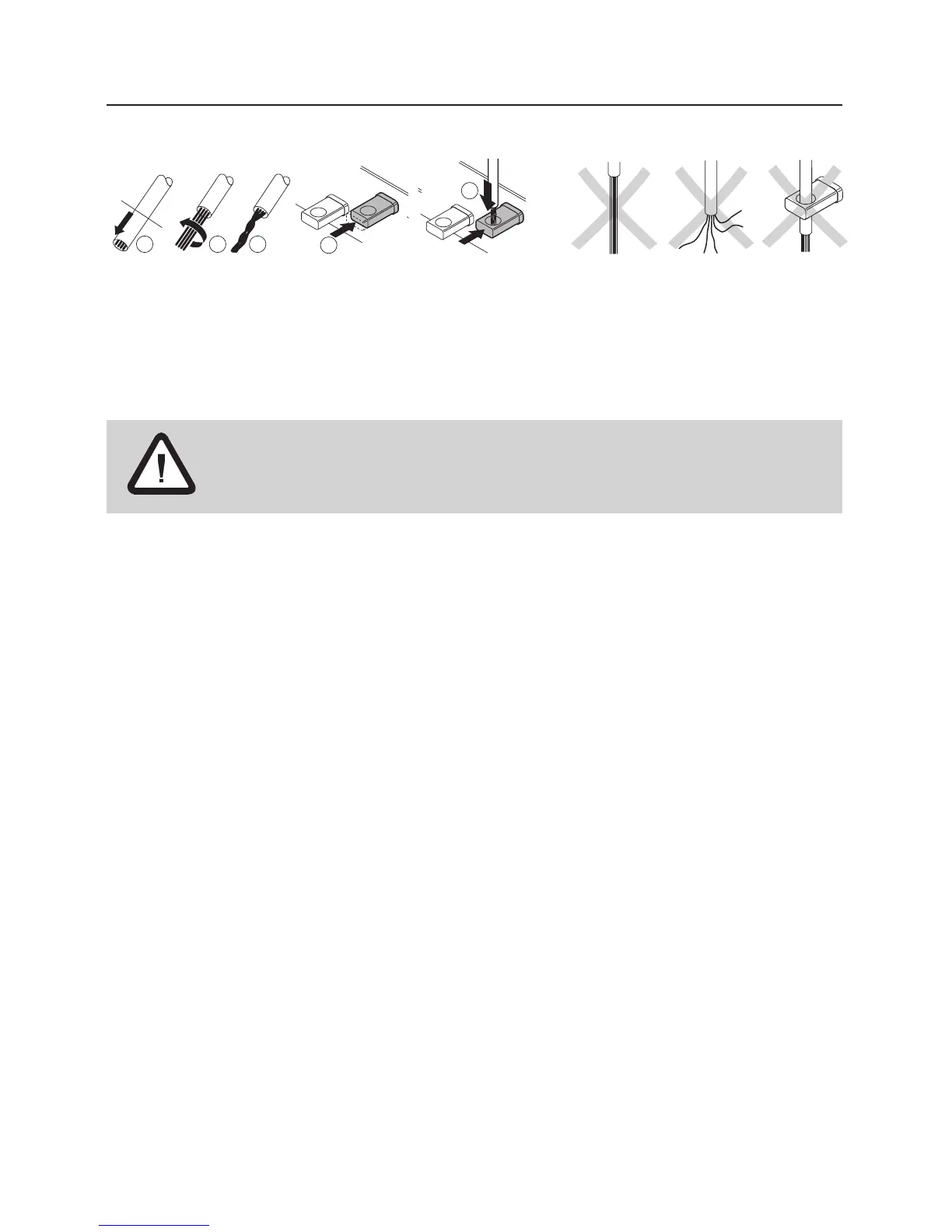

Preparazione e collegamento dei cavi Prestare attenzione a questor
Collegamento del Transformer 32 VA
Collegate il cavetto rosso del conduttore centrale del binario di alimentazione con il
morsetto rosso («B» = corrente di trazione) del Transformer 32 VA. Collegate succes-
sivamente il cavetto marrone di massa dal binario di alimentazione col morsetto mar-
rone («0» = massa) del Transformer 32 VA ⇒ Figura 4, pagina II.
Attenzione! I cavetti di collegamento non devono mai venire inse-
riti in una presa da innesto di rete. Avvisate assolutamente i Vostri
bambini su questo pericolo!
Numerosi binari di alimentazione
In caso di impianti medi e grandi l’alimentazione di tensione dev’essere molteplice.
Noi suggeriamo di inserire un binario di alimentazione ogni 2 o 3 metri di sviluppo dei
binari. ⇒ Figura 5, pagina II.
Numerosi circuiti di binario
Per poter comandare singolarmente molte locomotive, l’impianto deve essere suddi-
viso in numerosi circuiti di binario tramite l’istallazione di isolatori del conduttore cen-
trale (5022 per binari M, 7522 per binari K, 74030 per binari C). Ciascun circuito di
binario ha un proprio Transformer 32 VA con almeno una connessione della corrente
di trazione. Vi preghiamo di rispettare assolutamente le avvertenze di sicurezza spora
menzionate in caso di utilizzo di numerosi trasformatori ⇒ Figure 6 e 7, pagina III.
3.3 Collegamento del Transformer da 32 VA agli
impianti Märklin 1
Nel caso dei binari Märklin 1, per l’applicazione della tensione di alimentazione viene
impiegato il corredo di morsetti di collegamento 5654.
Il Transformer 32 VA è adatto solo per il funzionamente in luoghi asciutt
i.
⇒ Figura 8, pagina IV.
3.4 Collegamento di lampadine o apparati elettromagnetici
Le lampadine per ferrovia in miniatura o gli apparati elettromagnetici come gli aziona-
menti per deviatoi o per segnali vengono collegati all’uscita di tensione alternata
costante a 16 volt di un Transformer. Tutti i trasformatori Märklin descritti in queste
istruzioni possiedono una coppia di connessioni di tal genere (morsetti giallo + marrone).
