3. Collegamento del Transformer
Uno stesso apparato elettromagnetico o una lampadina non
devono mai venire collegati nello stesso tempo a due diversi
trasformatori.
Qualora due apparati elettromagnetici siano collegati assieme a uno
stesso binario di commutazione o quadro di comando, allora entrambi
gli apparati elettromagnetici devono anche venire alimentati dallo
stesso trasformatore.
Le lampadine della ferrovia in miniatura in edifici e/o in lampioni stradali vengono diret-
tamente collegate ai morsetti giallo «L» e marrone «0» del Transformer 32 VA.
Lo schema per il collegamento di lampadine per ferrovia in miniatura potete trovarlo
nella figura 9, pagina IV. Gli schemi per il collegamento di un dispositivo per deviatoi
o per segnali potete trovarlo nelle figure 10 e 11, pagina IV + V.

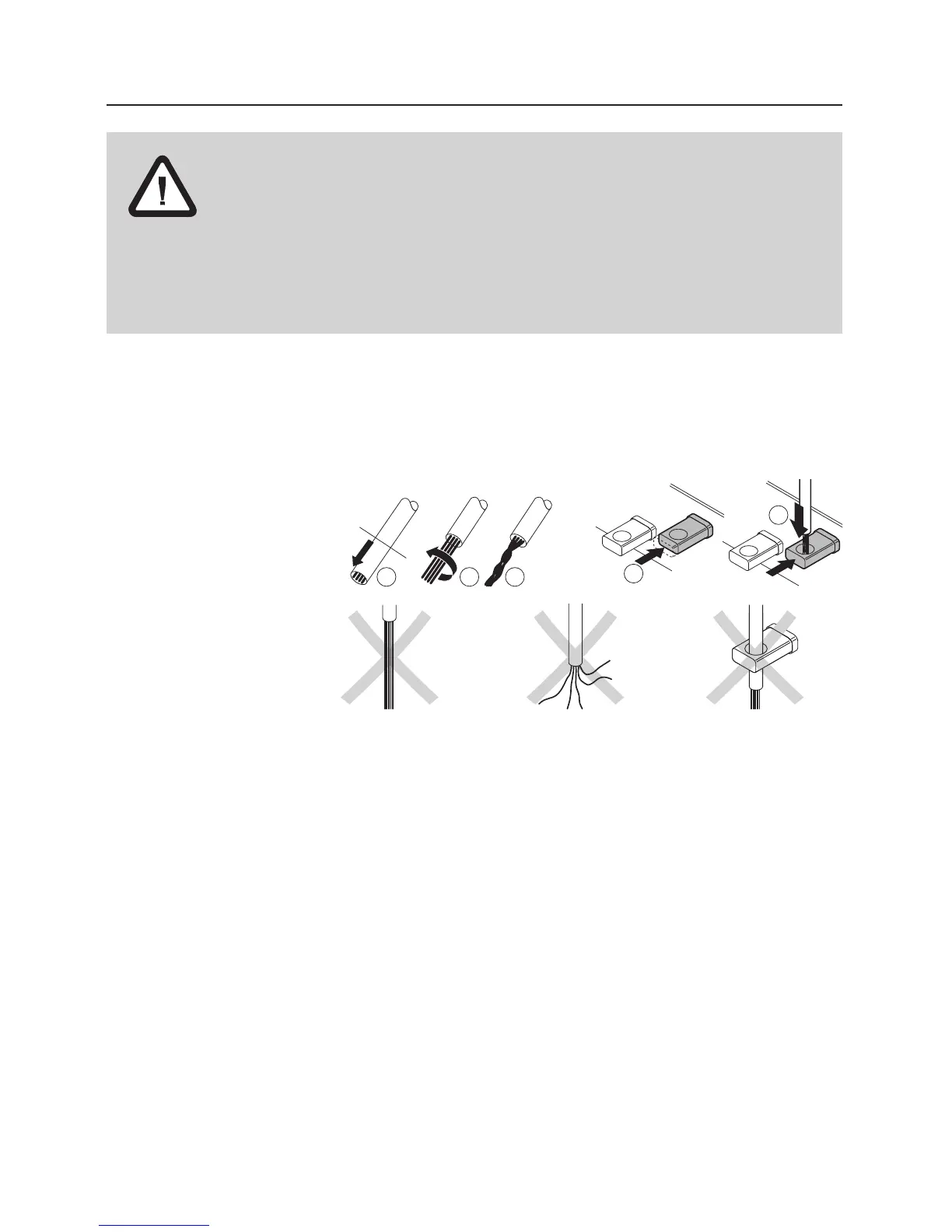

Preparazione dei
cavetti e collegamento
al Transformer
Prestare attenzione
a questor
Si presti assolutamente attenzione: le lampadine per ferrovia in miniatura o gli
apparati elettromagnetici collegati devono essere adatti per una tensione alternata di
16 volt(≈).
3.5 Un Transformer per alimentazione di un’unità centrale
Digital oppure del Delta-Control 4 f.
Tali Transformer possono anche venire impiegati per l’alimentazione della Control Unit
Märklin (N. 6021), di un Booster Märklin (N. 6017) oppure del Delta-Control 4 f
(N. 66045).
Gli schemi a questo scopo potete trovarli nelle illustrazioni 12, 13 e 14, pagina V +VI.
In questo caso la Control-Unit viene mostrata con un impianto H0 (figura 13) e con un
impianto in scartamento 1 (figura 14).
Il conduttore di corrente giallo dell’apparato elettromagnetico (deviatoio, binario di
sganciamento o segnale) viene connesso con il morsetto giallo «L» sul trasformatore.
I conduttori di comando azzurri dell’apparato elettromagnetico vengono collegati alle
boccole di connessione del quadro di comando 7072. Il connettore di massa del qua-
dro di comando 7072 viene collegato con il morsetto marrone «0» del trasformatore.
