2
注： デコーダーの取付け･デジタル化は、サービスセンター
や販売店などの認定された技術者に依頼して頂くことを推
奨します。ご自分で行われた場合、製品保証の適用外とな
ることがあります。
警告! この製品には磁石が入っています。複数の磁石を飲み込んだ
場合は、状況によっては死を引き起こす可能性があります。必要な
場合は、直ちに医師にご相談ください。
準備
•
車
両が機械的に良好な状態にあるかチェックして下さい。
キットと機関車・モーターとの適合性をチェックして下さい。
デコーダーの電気的負荷が規定内かチェックして下さい。
•
•
ファンクション出力の許容負荷
800 mA
150 mA
1100 mA
モーター出力の最大負荷電流
ファンクション出力の最大負荷電流
瞬間
最大負荷電流(総計)
→ファンクション最大出力の目安：
２個の610 040バルブもしくは１個の610 040バルブ
モーターの直流化改造
ステップ１：ブラシプレート、回転子、ステーター(界磁)や逆転器、
それらに付随する電子部品を取り外します。

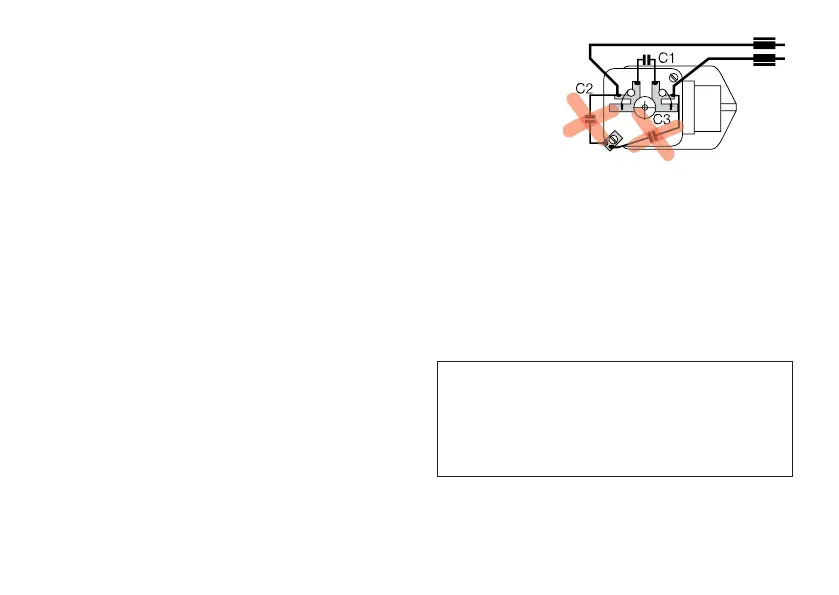

ステップ２：コンデンサーC2とC3(右図参照)をブラシプレートととも
に取り外します。
ステップ３：ギアなど駆動系をチェックし、必要なら交換します。
ステップ４：キットの付属のブラシプレート、回転子、ステーターを
取付けます。
配線
注：
コンデンサー C2 と
C3 は確実に外してくだ
さい。 テレビやラジオ
への妨害防止のため、
モーターとグランド(車
体)への接続はなくす必
要があります。
1. 赤線(シュー)と茶線(車体・車輪)を接続します。
ヘッドライトに灰線(前)と黄線(後)を接続します。ライトが
車体にアースされていなければ、ファンクションリターン
線(橙)も接続します。
モーターに緑線、青線を接続します。チョークコイルを直
列に入れることを忘れないでください。
試運転してみて、進行方向が逆ならば、モーターの接続
を逆にしてください。
図１、図２に接続例を示します。
2.
3.
4.
重要：ファンクション･リターン線(橙)は、グランドでは
ありません。
ファンクション･リターン線(橙)と、車体金属部やグラン
ド(茶)とが、決して触れたり、接続されたりすることが
ないように注意して下さい。触れるとデコーダーが破
壊します。
