7. Trafic 8. Contrôle des fonctions
20

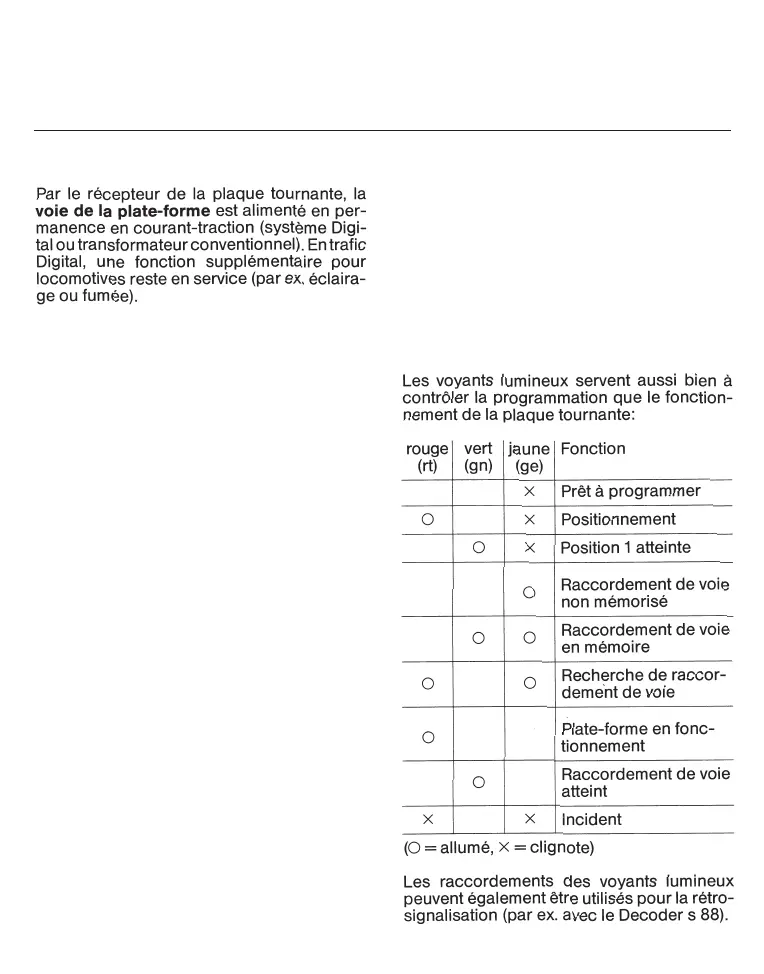

Pour le contrôle des fonctions, des raccorde-
ments pour
3 lampes de contrôle sont pré-
vus sur le récepteur de la plaque tournante
(Illustr. 7). On puet y brancher des ampoules
(16 V) ou des diodes lumineuses (avec ré-
sistance correspondante). Les voyants lumi-
neux doivent être connectés par la
diode
lumineuse
jointe (1N 4001…4007) avec la
borne
L pour courant d’éclairage (attention
au sens de montage de la diode!).
