7. Rijbedrijf 8. Functiecontrole
27

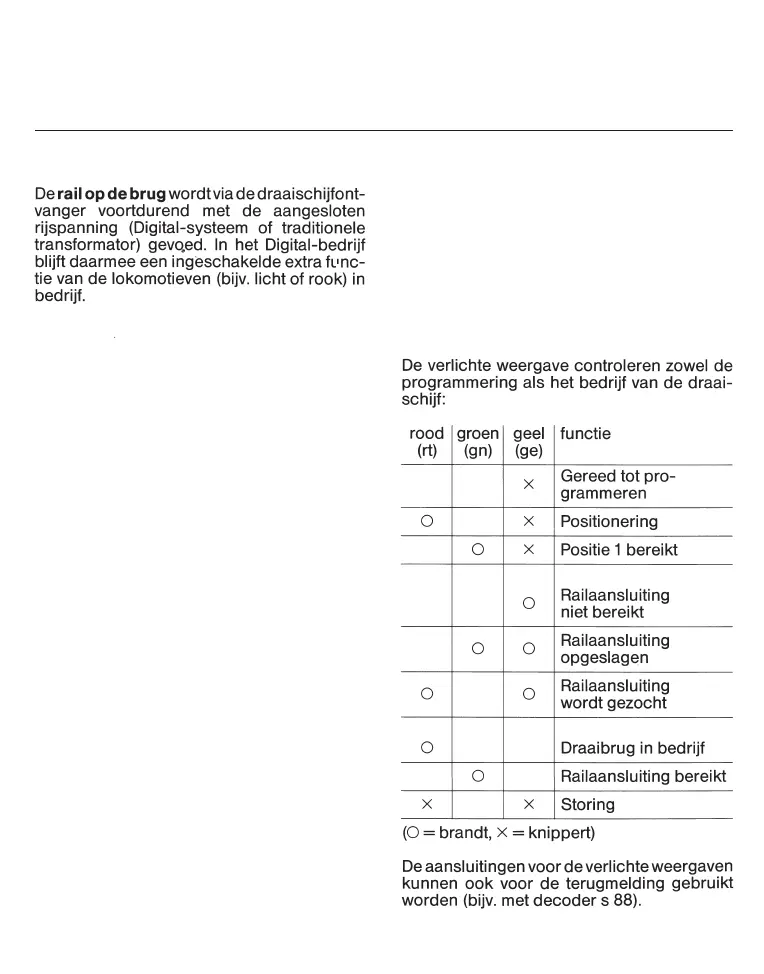

Om de functies te controleren zijn op de draai-
schijfontvanger aansluitingen voor
3 contro-
lelampen
aangebracht (afb. 7). Hier kunnen
gloeilampen (16 V) of lichtdiodes (met een
juiste voorschakelweerstand) aangesloten
worden. De verlichte weergave mag alleen via
de bijgevoegde
diode (1N 4001…4007) met
de lichtstroombus
L verbonden worden (let
op de inbouwrichting van de diode).
