6. Einstellung der Nachlaufzeit*
Zum Verlängern der Nachlaufzeit das Potentiometer (B) „timer“
mit einem kleinen Schraubendreher im Uhrzeigersinn drehen.
7. Einstellen des Feuchtesensors*
– Ventilator schaltet sich zu spät ein bzw. zu früh aus:
Potentiometer (C) gegen den Uhrzeigersinn verdrehen,
Ventilator schaltet nun bei geringeren Luftfeuchtigkeiten.
– Ventilator schaltet sich nicht ab bzw. zu früh an: Potentiometer
(C) im Uhrzeigersinn verdrehen. Bei Spannung auf
der geschaltete Phase läuft der Ventilator so lange er
eingeschaltet ist plus Nachlauf.
8. Nach Montage der Mittelabdeckung/Abdeckung und der
Blende die Stromversorgung wieder herstellen.

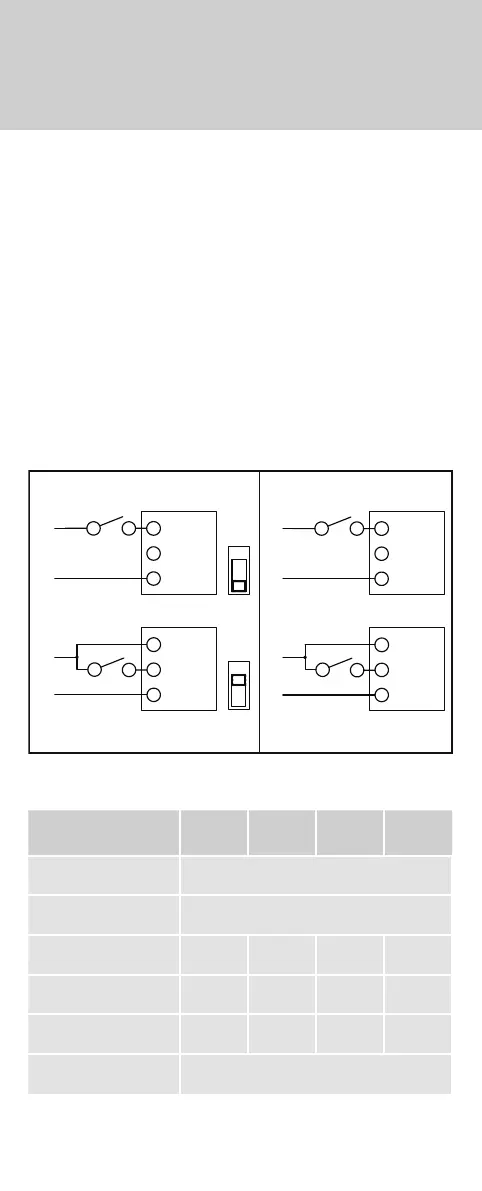

Schaltbild
Technische Daten**
Ventilator:
C11
MC 100 VN
C12
MC 100 VFN
C21
MC 125 VN
C31
MC 150 VN
Schutzklasse/-art: IP 24
Netzspannung: 230 V
~
50 Hz
Leistungsaufnahme: 12 W 12 W 17 W 26 W
Schalldruck (3 m): 35 dB (A) 35 dB (A) 37 dB (A) 41 dB (A)
Förderleistung: 90 m³/h 90 m³/h 168 m³/h 230 m³/h
Max. Fördertemperatur: 40 °C
* (Werkseinstellung
~
10 min,
~
75 % rel. Feuchte)
** Technische Änderungen vorbehalten.
ACL
T
ACN
ON
VN
L
N
ON
ACL
T
ACN
N
L
ACL
T
ACN
VFN
L
N
ACL
T
ACN
N
L
ACL
T
ACN
ON
VN
L
N
ON
ACL
T
ACN
N
L
ACL
T
ACN
VFN
L
N
ACL
T
ACN
N
L
ACL
T
ACN
ON
VN
L
N
ON
ACL
T
ACN
N
L
ACL
T
ACN
VFN
L
N
ACL
T
ACN
N
L
ACL
T
ACN
ON
VN
L
N
ON
ACL
T
ACN
N
L
ACL
T
ACN
VFN
L
N
ACL
T
ACN
N
L
VN VFN
kein Nachlauf
Nachlauf
Automatikbetrieb
Automatik plus
manueller Betrieb
5
