Italian
5

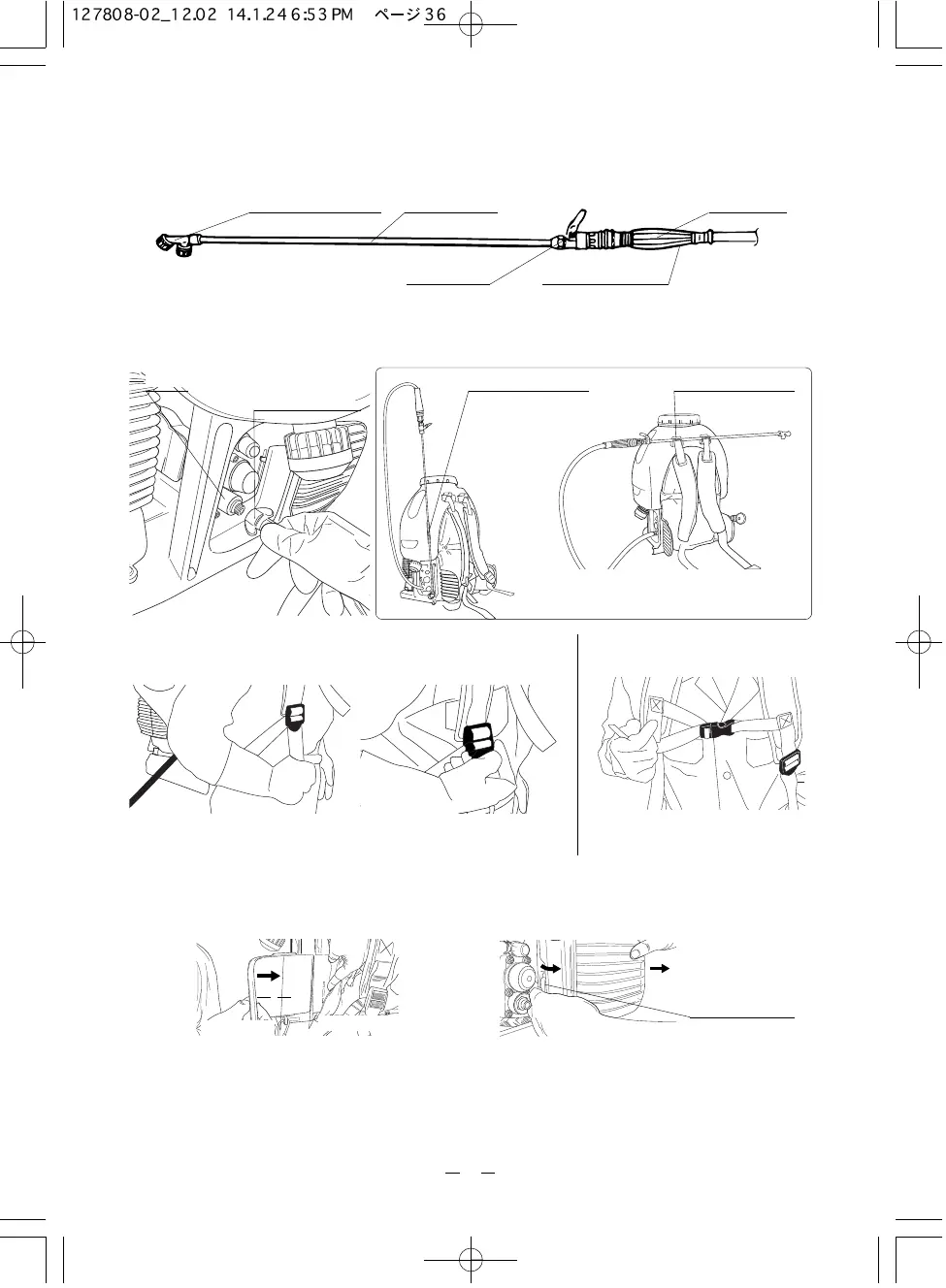

Regolazione della cinghia per trasporto a spalla
1. Per serrare la cinghia
Tirare la cinghia verso il basso. Sollevare la fibbia della cinghia. Serrare la cinghia tirandola.
Regolazione della cinghia
toracica
2. Per allentare la cinghia
Porta tubo di spruzzoPorta tubo di spruzzo
Il porta tubo di spruzzo è situato in cima e
lateralmente al serbatoio dei prodotti chimici.
Scarico
Estremità del tubo
flessibile di spruzzo
Prima dell'uso
Montaggio dell’ugello di spruzzo
Dopo avere verificato la corretta installazione della guarnizione, applicare saldamente il tubo di spruzzo alla presa e l’ugello di spruzzo largo
al tubo di spruzzo. Serrare quindi bene la vite accertandosi che non vi siano perdite d’acqua dalla guarnizione.Un serraggio eccessivo
potrebbe causare l’estrusione o la rottura della guarnizione stessa. È importante mantenere la corretta pressione di chiusura.
Ugello di spruzzo largo Tubo di spruzzo PresaPresa
Valvola a sfera
Gruppo con tubo
flessibile di spruzzo
Leva di regolazione
Modalità di assemblaggio Modalità di disassemblaggio
Montaggio dello stabilizzatore da vita
La parte cioncava del telaio per trasporto a spalla
e la parte convessa dello stabilizzatore da vita
vanno inseriti insieme.
Per sbloccare si deve tirare la leva di regolazione.
Parte concava
Parte convessa
