23
3.4.6 Taktgebersimulation
Ausgang 6 kann als Drehzahlsimulator
für einen gepulsten Verdampfer oder ein
externes Soundmodul genutzt werden. In
CV 120 wird diese Funktion aktiviert und
die Taktgeschwindigkeit angepasst. Der
Ausgang arbeitet einfach als sogenannter
„Open-Collector-Schalter“ gegen GND.
3.5 Kontakteingänge
Für automatische Abläufe kann zwischen
K1 + Dek+ ein Reedkontakt geschaltet
werden. In CV 128 wird die Automatik
programmiert. Wert 4...255 = Fahrt
mit Pendelfunktion. Der Wert gibt in
0,5 Sekundenstufen eine Sperrzeit vor,
wann der Reedkontakt für die nächste
3.4.6 Pulse generation
Function output 6 may be used for pulse
generation for a pulsed smoke unit or an
external sound module. The function is
activated and synchronized in CV 120.
The output is an open-collector circuit
switching to GND.
3.5 Contact Inputs
For automatic functions a reed contact
may be connected to K1 and GND. The
automatic functions are programmed in
CV 128: 0 = automatic functions “off”,
1...3 = not used and 4 to 255 dene a
shuttle operation. This value denes the
blocking period in 0.5 sec increments.

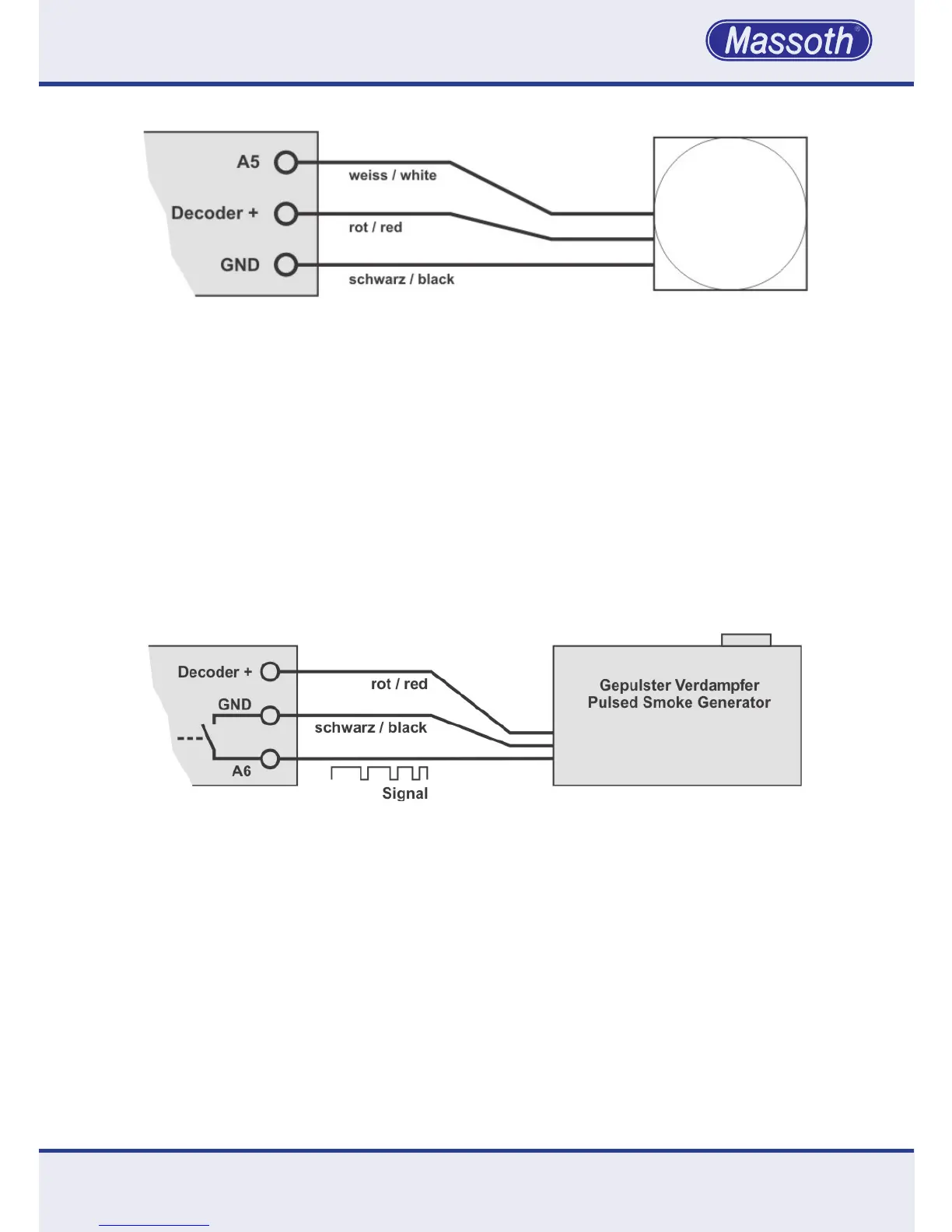

Abbildung 4: Anschluss eines Spannungspuffers
Illustration 4: Connection of a Power Buffer
Abbildung 5: Anschlussbeispiel für die Taktgebersimulation
Illustration 5: Connection sample of pulse generation
