CS Series. Version 1.0 Mar14 13
2. CONEXIONES
2.1. Descripción conexionado (CS6/T)
• Conecte cada altavoz a la salida del amplificador escogiendo la opción de
transformador adecuada (5W o 10W)
A LA SALIDA DEL AMPLIFICADOR

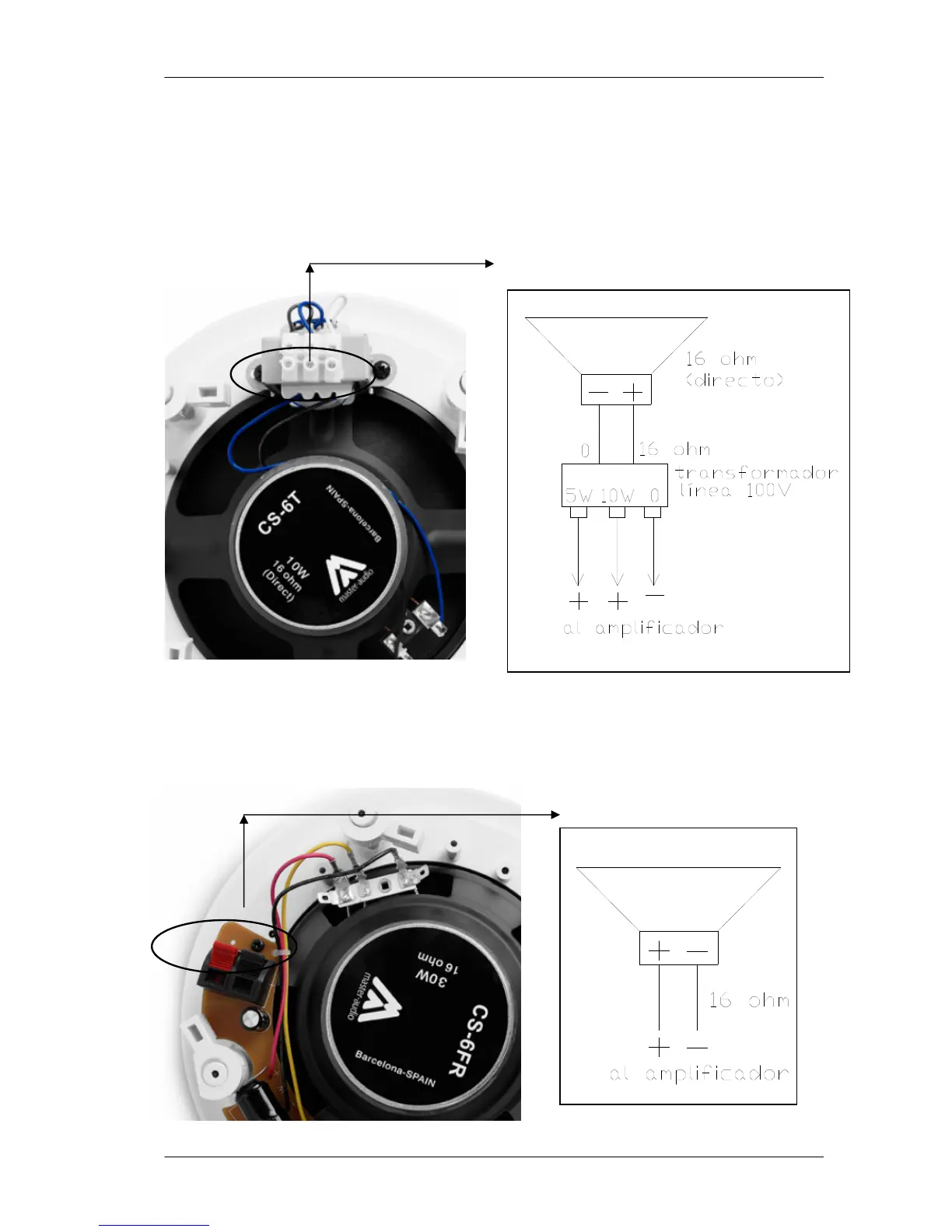

Fig.1. Conexión cableado CS6/T
2.2. Descripción conexionado (CS6FR sin transformador TF-100)
• Conecte cada altavoz a la salida del amplificador
TO AMPLIFIER’S OUTPUT
Fig.2. Conexión cableado CS6FR (sin transformador TF-100)
