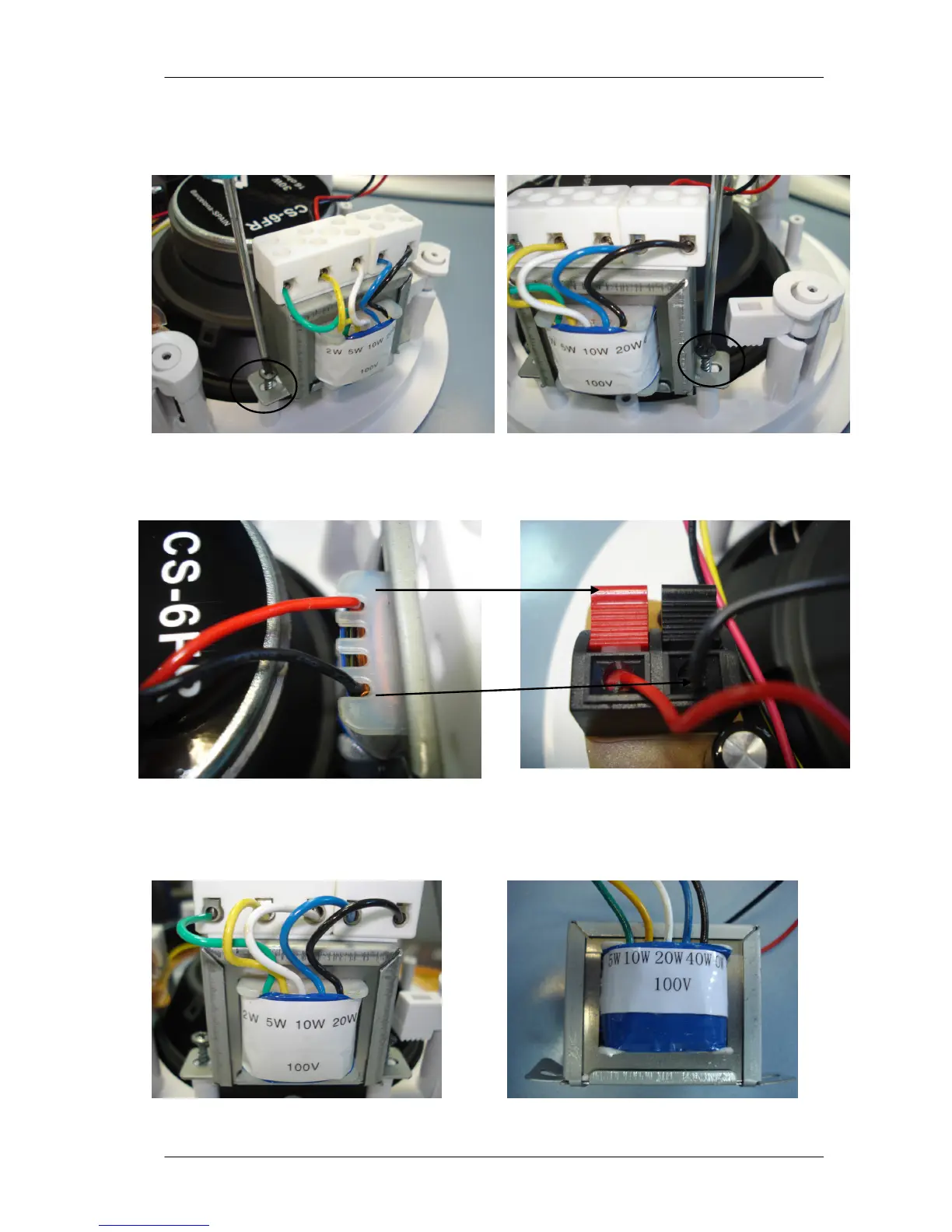

2.3. Descripción conexionado (CS6FR con transformador TF-100)
• Collar el transformador TF-100 a los dos pilares de la carcasa del altavoz
• Conectar el transformador al altavoz mediante los dos cables rojo/negro. El cable
rojo (16Ω) debe colocarse en la borna roja (positivo) y el cable negro (0) a la
borna negra (negativo).
• Conectar cada altavoz a la salida del amplificador, escogiendo la opción de
transformador adecuada (2W o 5W o 10W o 20W para transformadores de
primera generación)
(5W o 10W o 20W o 40W para transformadores de segunda generación*)
transformador de primera generación transformador de segunda generación
(*incorporación Junio 2014)
