CS Series. Version 1.0 Mar14 15

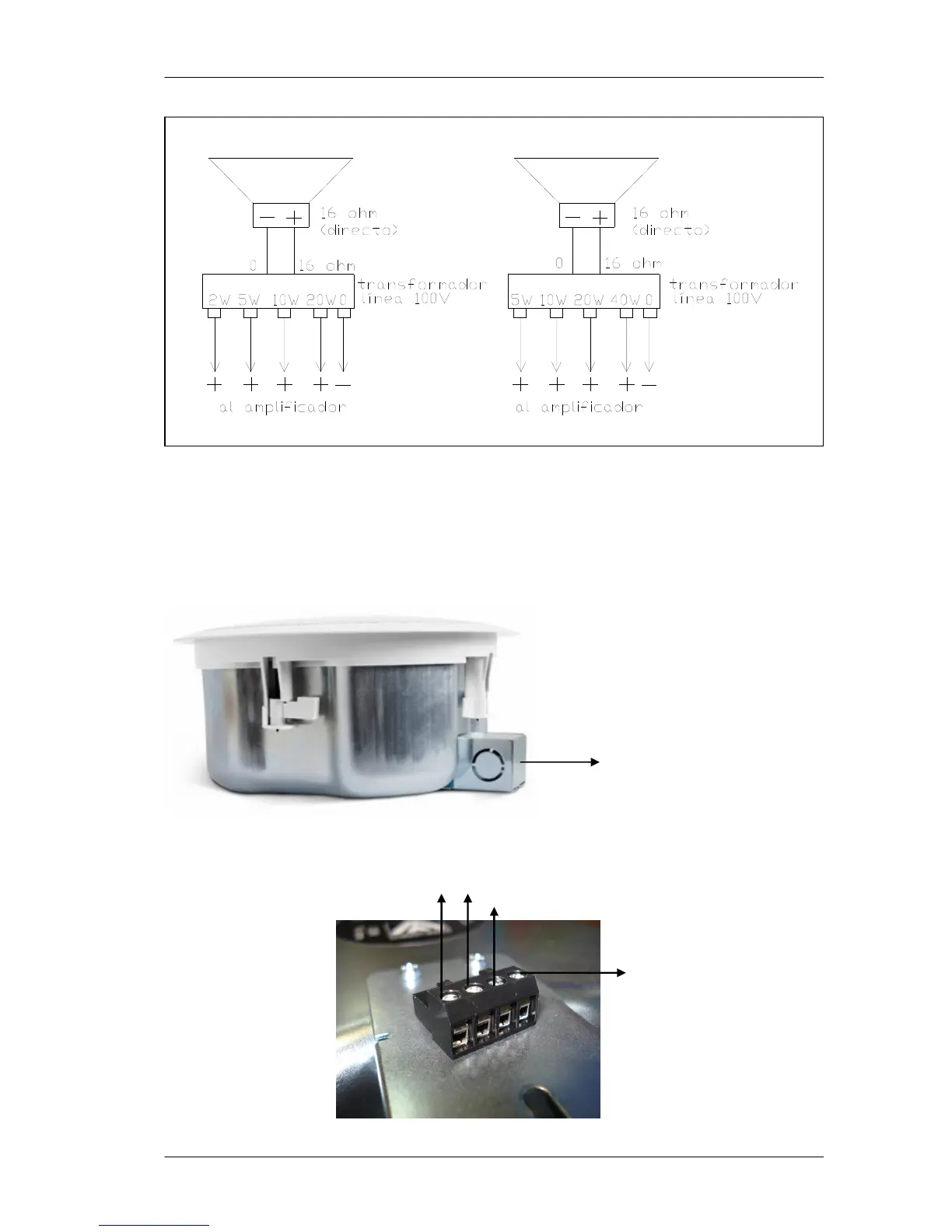

Fig.3. Conexión cableado CS6FR (con transformador TF-100). Izquierda
transformador de primera generación, derecha transformador segunda generación
2.3. Descripción conexionado (CS6MC/T)
• Quitar la tapa que cubre el conector de entrada
Quitar tapa metal
• Conecte los cables del altavoz al conector de entrada
PIN 1 PIN 2
PIN 3
PIN 4
