• PIN 1 y PIN2 están conectados internamente y son positivos (+)
• PIN3 y PIN4 están conectados internamente y son negativos (-)
Rosque los tornillos que hay dentro del conector hasta que el tornillo bloque el
cable. Use un destornillador pequeño. Puede conexionar los altavoces de las
siguientes maneras:
• Conexionado en paralelo: conecte el par de cables del altavoz
siguiente (SPK2) al PIN 2 y PIN3. Cuando se desconecta uno de los
cables de entrada, el resto de altavoces continúan trabajando
• Conexionado en cadena: conecte el par de cables del altavoz
siguiente (SPK2) al PIN 1 y PIN4. Cuando se desconecta un de los
cables de entrada, todos los altavoces dejarán de trabajar

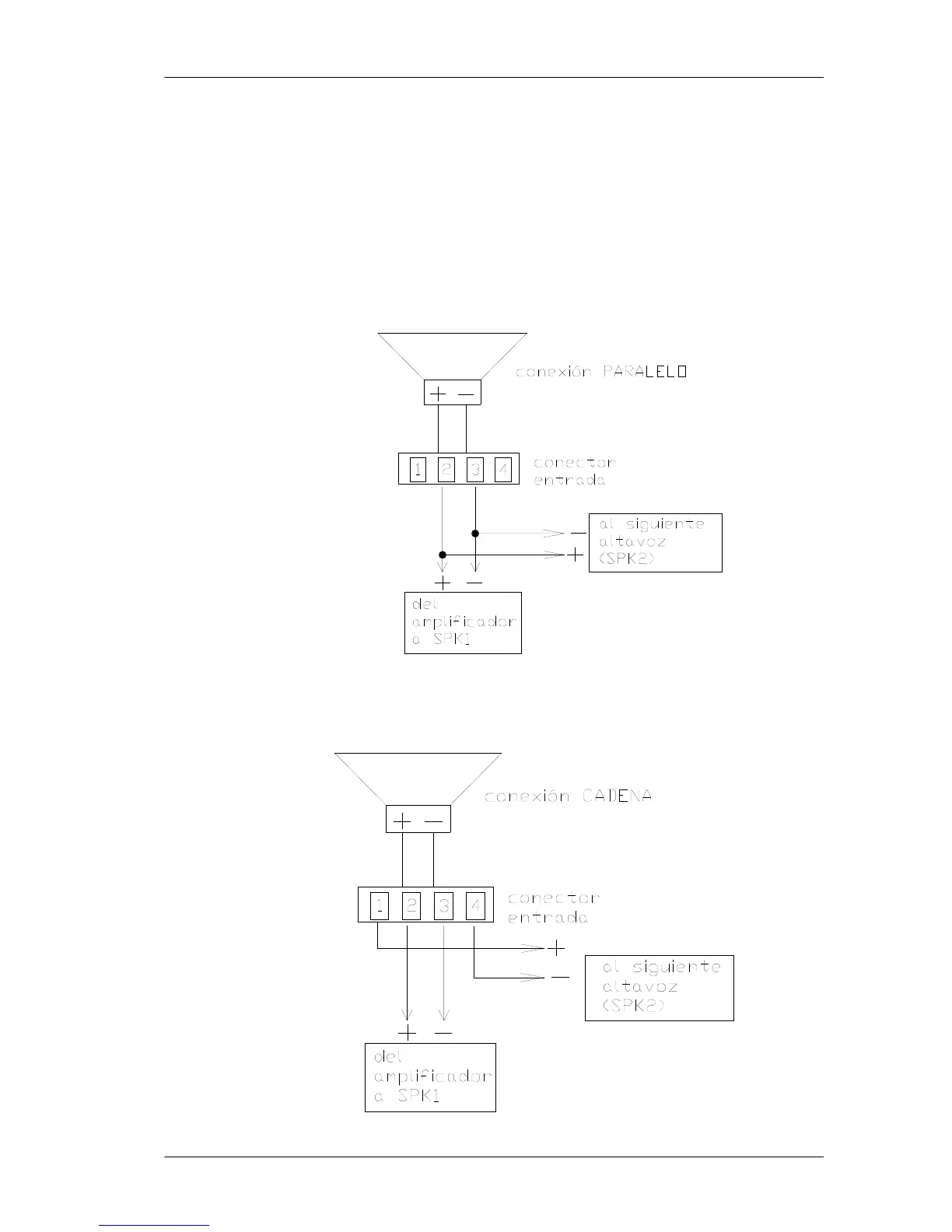

Fig.4. Conexionado CS6MC/T
