Joker Series (Passive). Version 1.4 Jan14 27
3.5.1. Cajas colgadas verticalmente y enfocando al público.
Nos interesa mantener una cobertura máxima (100º) en campo cercano y una
cobertura más estrecha pero direccional (50º) en campo lejano.

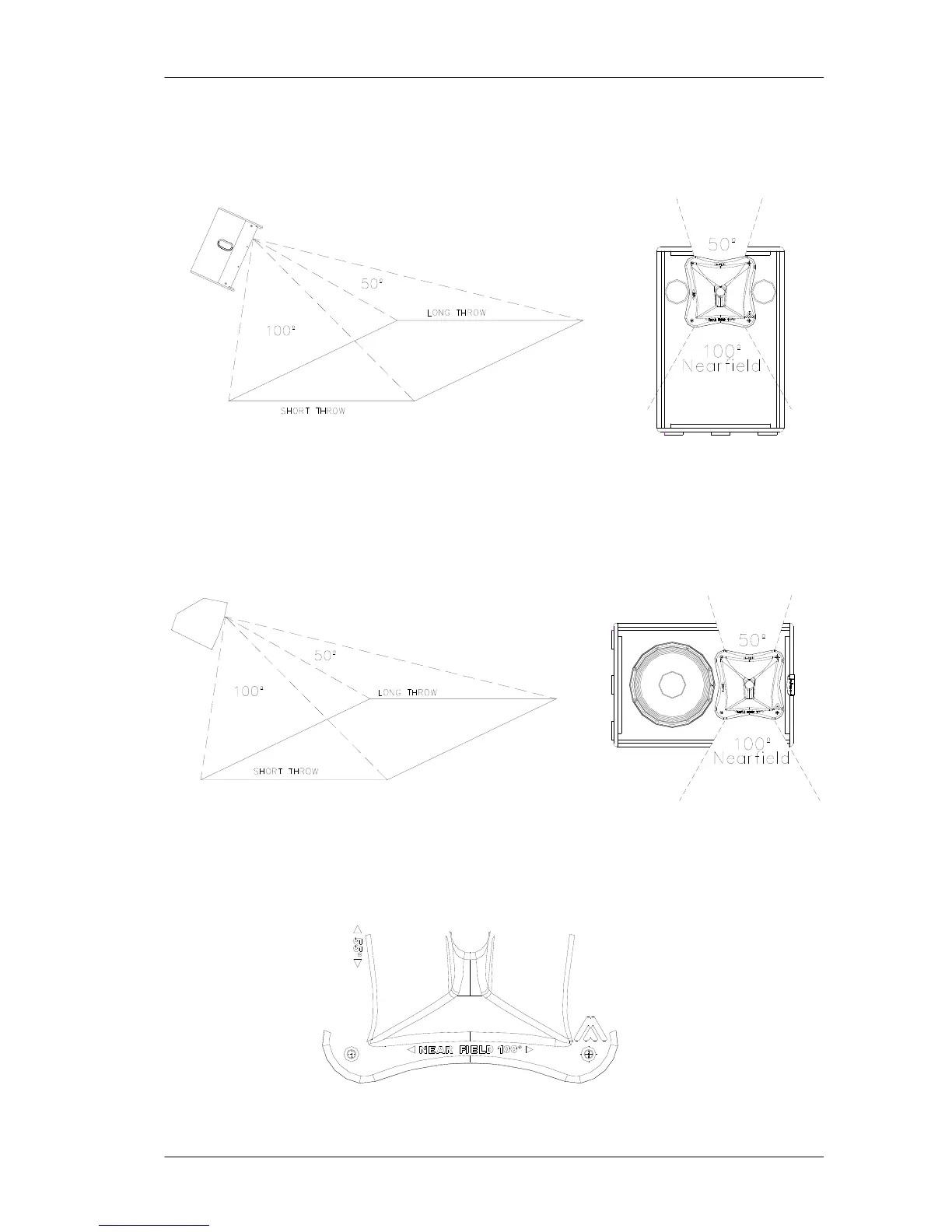

Fig.12. Posición vertical
3.5.2. Cajas colgadas horizontalmente y enfocando al público.
Nos interesa mantener una cobertura máxima (100º) en campo cercano y una
cobertura más estrecha pero direccional (50º) en campo lejano.
Fig.13. Posición horizontal
ATENCIÓN: Los difusores llevan impreso el logotipo "Near Field" en el lado donde
consideramos ángulo de cobertura horizontal máximo (100º).
Fig.14.Logotipo “Near Field”
