3.6. Giro del logotipo “Master Audio”
Los logotipos “Master Audio” de los modelos JK26, JK10, JK12 y JK15 pueden
girarse para adaptarse a la posición de la caja (horizontal o vertical).
3.7. Volado
Sólo personal especializado debe realizar el volado de sistemas acústicos.
Asegúrese del peso que es capaz de soportar la estructura sobre la cual se va a
colgar la caja.
El hardware de volado (cadenas, pasadores, anillas...) debe ser revisado
regularmente y, en caso de cualquier duda, debe ser reemplazado por material
nuevo.
¡ATENCIÓN! ¡NO COLGAR NUNCA LAS CAJAS POR EL ASA!!!!
3.7.1. Volado horizontal JK26, JK10, JK12, JK15 mediante accesorio “U”
bracket
La JK26 puede colgarse horizontalmente en pared o techo mediante el accesorio
SP26, la JK10 mediante el accesorio SP10, la JK12 mediante el accesorio SP12 y la
JK15 mediante el accesorio SP15.
Diferentes puntos de soporte

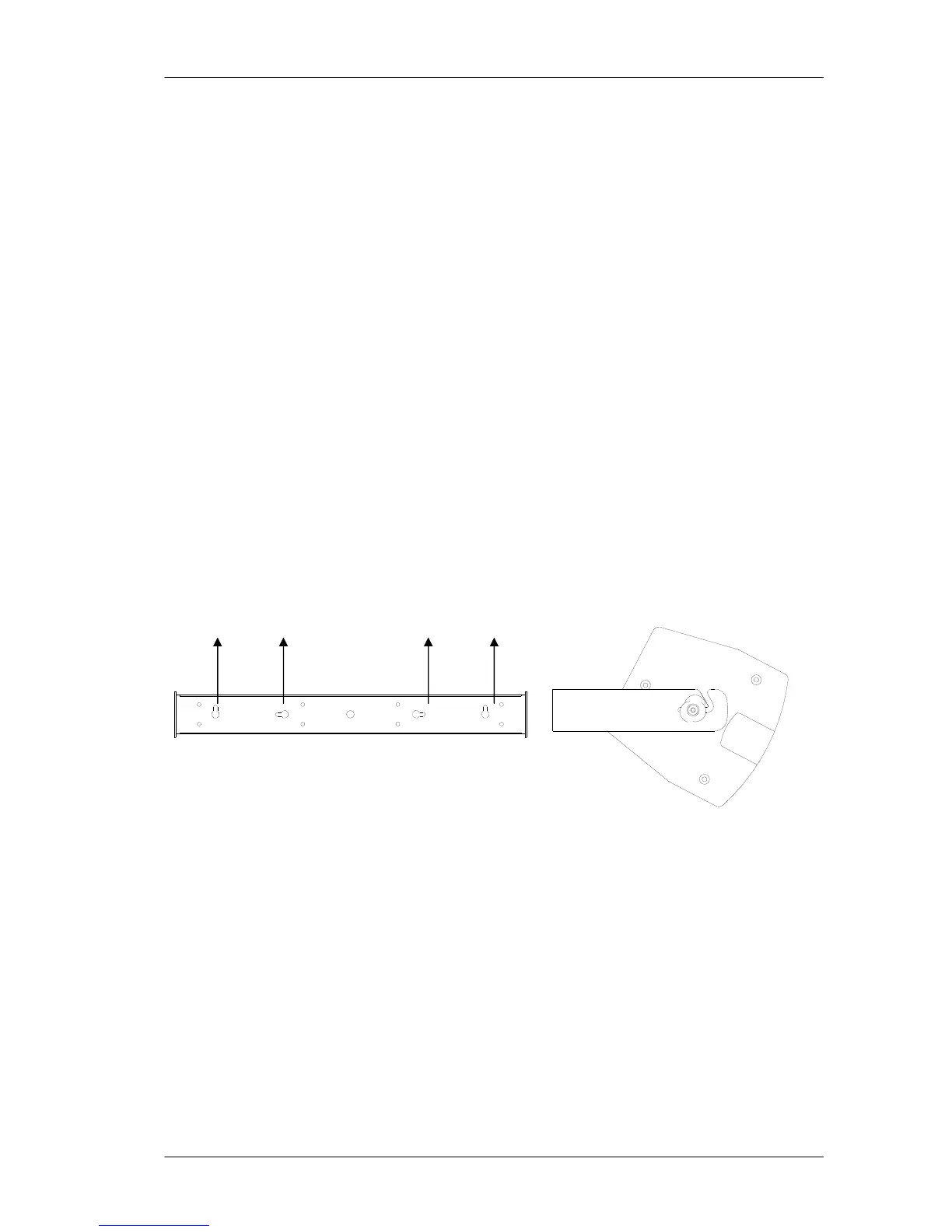

Fig.15. Soporte tipo SP-XX
Colgado:
1- Sitúe el soporte cerca de la pared donde vaya a colgar la caja y marque la
localización de los puntos de soporte
2- Realice los taladros en la pared y cuelgue el soporte con tornillería adecuada y de
alta resistencia
3- Cambie el soporte inferior para trípode de 35mm de la caja por la pletina ciega con
rosca de M8
3- Coloque la caja entre el soporte y fíjela con los dos pomos de M8
4- Ajuste la caja a la posición y ángulo deseado
