Master audio P-26A - Page 6

Master Audio
PRO Series.Version 1.5 Nov10
6
2. CONEXIONES P26A / P10A / P12A /P15A / P212A
5
1 6
2
3
4
8
7

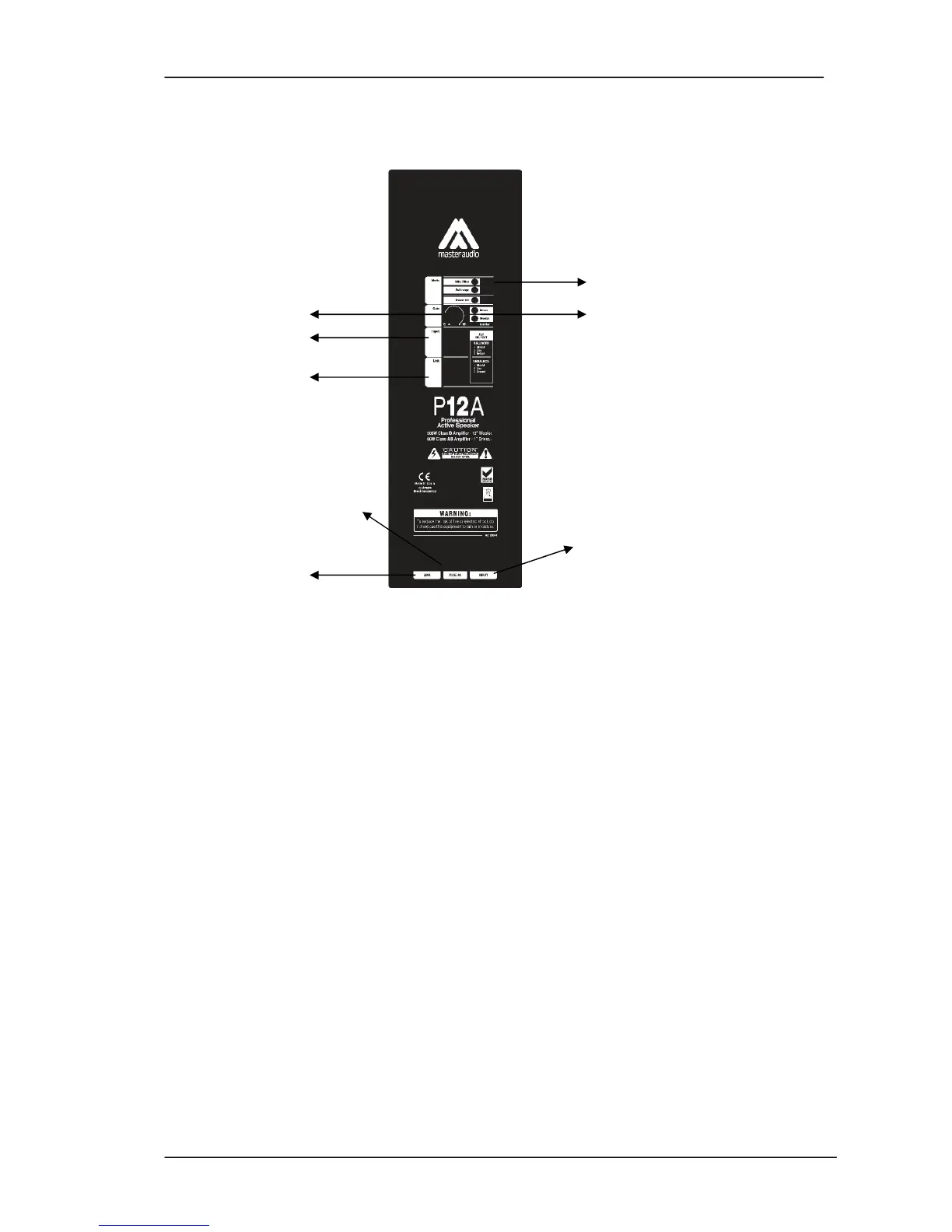

Fig.1.
Panel de conexiones
1 - GAIN: Ajusta el nivel de entrada
2 - INPUT: Conector XLR de señal balanceada:
1= Shield 2= Live 3=Return
3 - LINK: Conector XLR para conectar en paralelo varias cajas con la misma señal
de entrada
1= Shield 2= Live 3= Return
4 - FUSE
5 - CONMUTADOR DE MODE :
Full Range / 90Hz Filter
6 - LIMITER: Evita que las salidas del amplificador saturen a los transductores.
Cuando alguno de los LEDS de LIMITER se activa, pasa a color rojo. Los
indicadores pueden estar en color rojo ocasionalmente, pero si lo están
continuamente, baje el nivel de control hasta que lo estén solamente de una manera
ocasional
7 - LINK (MAINS): Base para conexión de red en paralelo por PowerCon
8 - INPUT (MAINS): Base para conexión de red por PowerCon (entrada)
