CONEXIONES P15SWA
1 2 3 4 5 6 7

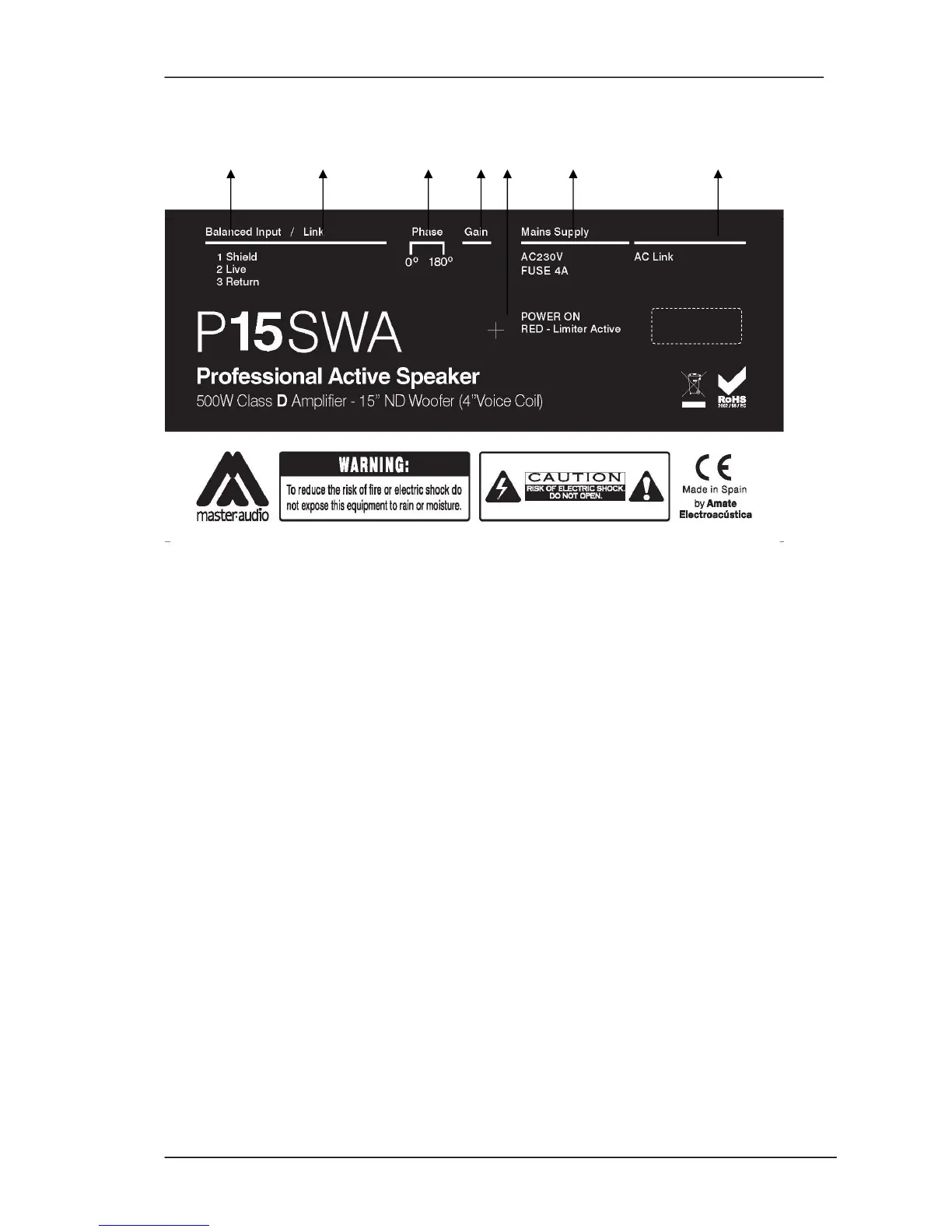

Fig.2.
Panel de conexiones
1 - Balanced Input: Conector XLR de señal balanceada:
1= Shield 2= Live 3=Return
2 - Link: Conector XLR para conectar en paralelo varias cajas con la misma señal
de entrada
1= Shield 2= Live 3= Return
3 - Phase: Conmutador de Fase
0º / 180º
4 - Gain: Ajusta el nivel de entrada
5 - POWER ON. Limiter Active: Evita que las salidas del amplificador saturen a los
transductores. Cuando el LED de LIMITER se activa, pasa a color rojo. El indicador
puede estar en color rojo ocasionalmente, pero si lo está continuamente, baje el
nivel de control hasta que lo esté solamente de una manera ocasional.
6 - AC Mains: Base para conexión de red por PowerCon (entrada)
7 - AC Link: Base para conexión de red en paralelo por PowerCon
