CONEXIONES P18SWA
1 2 1 2 3 4 5 6
7 8 9

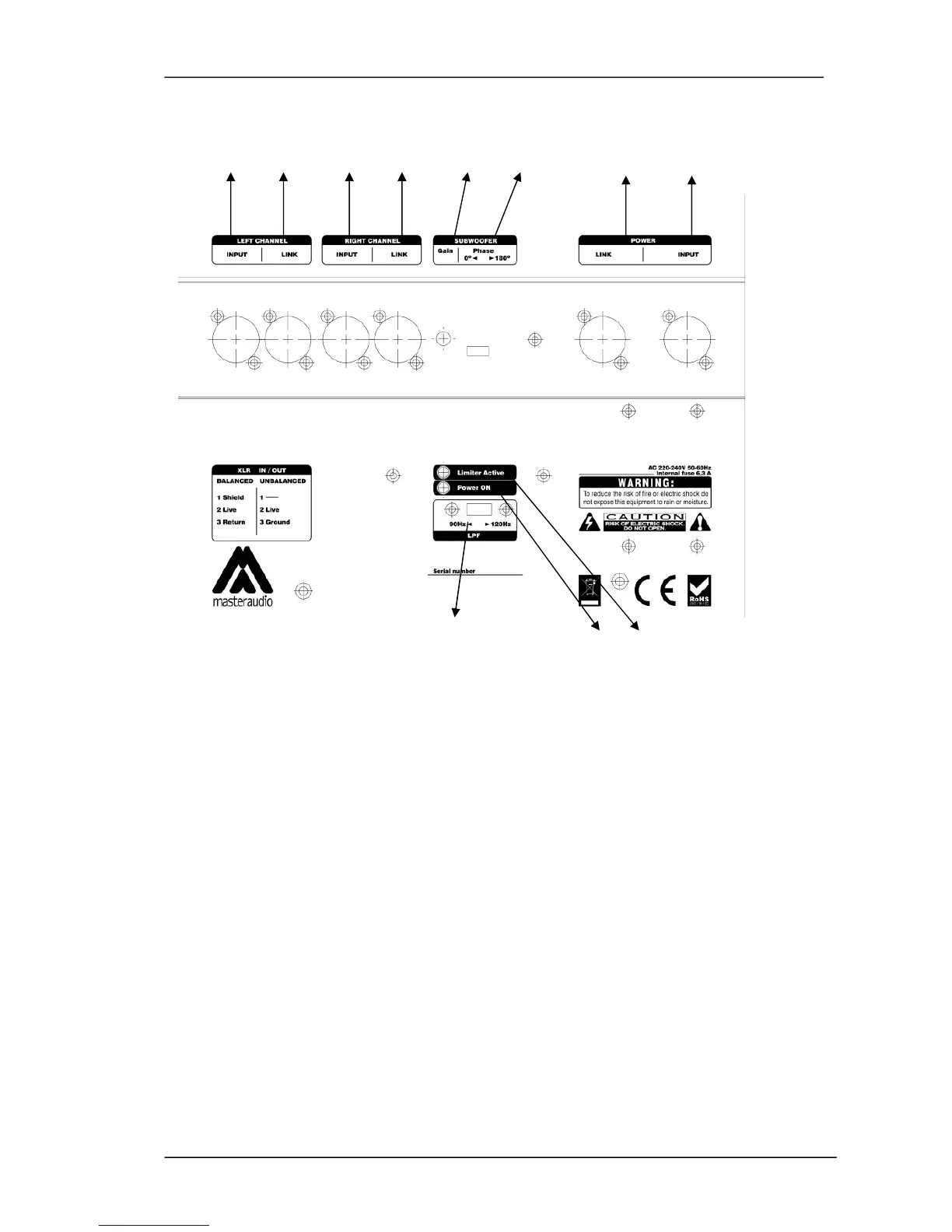

Fig.3.
Panel de conexiones
1 - INPUT: Conector XLR de señal balanceada: 1= Shield 2= Live 3=Return
2 - LINK: Conector XLR para conectar en paralelo varias cajas con la misma señal
de entrada. 1= Shield 2= Live 3= Return
3 - Gain: Ajusta el nivel de entrada
4 - Phase : Conmutador de Fase 0º / 180º
5 - LINK (MAINS): Base para conexión de red en paralelo por PowerCon
6 - INPUT (MAINS): Base para conexión de red por PowerCon (entrada)
7 - CONMUTADOR DE FRECUENCIA: LPF 90Hz / LPF 120Hz
8 - POWER ON: Se enciende para indicar que la señal AC es correcta.
9 - LIMITER: Evita que las salidas del amplificador saturen a los transductores.
Cuando el LED de LIMITER se activa, pasa a color rojo. El indicador puede estar en
color rojo ocasionalmente, pero si lo está continuamente, baje el nivel de control
hasta que lo esté solamente de una manera ocasional.
