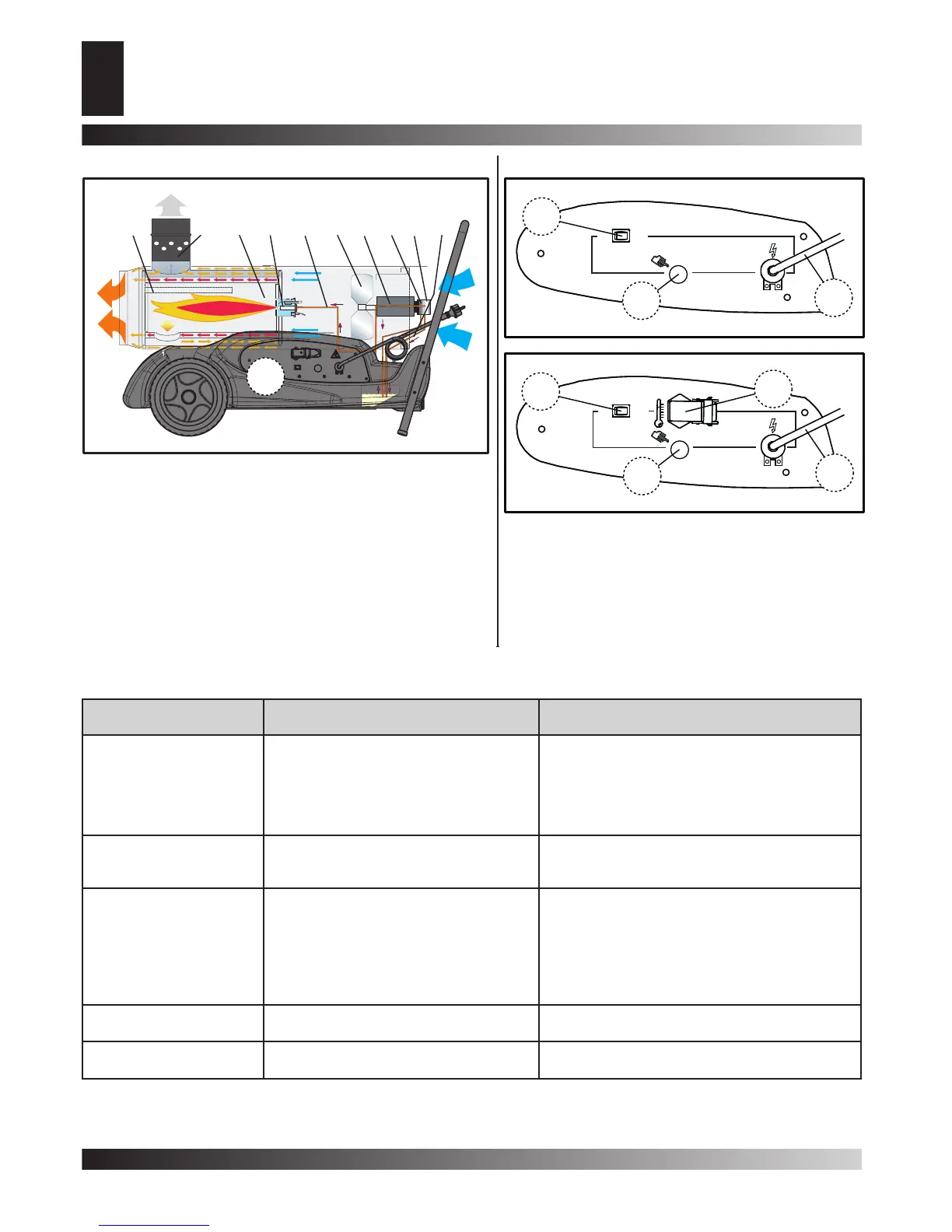

Master BV 77E - Zasada Działania; Tablica Elektryczna; Ewentualne Usterki

3
pl
1. Komora spalania,
2. Przeciwwietrzne przyłącze (czopuch) komina,
3. Palnik,
4. Dysza,
5. Obwód paliwa,
6. Elektrozawór paliwa,
7. Pompa paliwowa,
8. Silnik,
9. Wentylator,
10. Filter,
11. Zbiornik paliwa.
Rysunek 1
1. Główny wyłącznik,
2. Przycisk ponownego uruchamiania,
3. Kabel zasilania,
4. Gniazdo dla termostatu pokojowego.
Rysunek 2 (A - B)
TABLICA ELEKTRYCZNA
ZASADA DZIAŁANIA
1
2
4
3
1
2
3
1
2
3
4
5
6
7
8
9
10
11
1
1
2
2
3
3
4
1
2
3
4
5
6
7
8
9
10
11
1
1
2
2
3
3
4
OFF
OFF
ON
ON
BV 69E
BV 77E
EWENTUALNE USTERKI
ZAOBSERWOWANY
PROBLEM
MOŻLIWA PRZYCZYNA ROZWIĄZANIE
Wentylator nie ma obrotów i
płomień się nie zapala
1. Brak prądu
2. Generator bloku
3. Awaria silnika
1A. Sprawdzić funkcjonowanie i pozycjonowanie
przełącznika i wtyczki
1B. Skontaktuj się z serwisem
2A. Naciśnij przycisk reset (2 Rys. 2)
2B. Skontaktuj się z serwisem
3. Skontaktuj się z serwisem
Wentylator obraca się lecz
płomień się nie zapala lub
blokuje
1. Sprzęt elektroniczny nie
2. Za mało paliwa do palnika
3. Elektromagnetyczny wadliwe
1. Skontaktuj się z serwisem
2. Skontaktuj się z serwisem
3. Skontaktuj się z serwisem
Wentylator obraca się
i płomień się zapala
wytwarzając dym
1. Niewystarczający strumień powietrza w
komorze spalania
2. Układ paliwowy zanieczyjzczony lub
zawiera wodę
3. Inltracjia powietrzaw układzie paliwowym
1A. Usunąć wszystkie przeszkody lub odblokować
zatkanie przewodów ssawnych, czy też przewodu
zasilającego powietrze
1B. Skontaktuj się z serwisem
2A. Zastąpić paliwami czystymi
2B. Skontaktuj się z serwisem
3. Skontaktuj się z serwisem
Płomień nie qasmie po
wyłączeniu
1. Elektrozawór wadliwy
2. Sprzęt elektroniczny zepsuty
1. Skontaktuj się z serwisem
2. Skontaktuj się z serwisem
Wentylator nie zatrzymuje
się po wyłączeniu
1. Elektrozawór wadliwy
2. Sprzęt elektroniczny zepsuty
1. Skontaktuj się z serwisem
2. Skontaktuj się z serwisem
