HU
CT 50 P
A felszerelés és üzemeltetés előtt olvassa el és
alkalmazza a jelen használati utasításban szereplő
utasításokat, ezzel biztosítva a beltéri léghevítő biztonságos
és megfelelő működését.
Tartsa be a szereléssel és üzemeltetéssel kapcsolatos
országos és helyi előírásokat.
Ajánlott a léghevítő méretét a szerelést végző éggel
kiválasztatni és a szerelést elvégeztetni, valamint a
beszerelt berendezést kéményseprővel átvetetni.
A beltéri léghevítő megfelel az Építési termékekről
szóló (89/106/EK) irányelvvel jogharmonizált, a Szilárd
Üzemanyagú Beltéri Léghevítőkkel kapcsolatos PN –
EN 13240: 2008 szabvány követelményeinek.
A PN-EN 13240 : 2008 szabvány felosztásának
megfelelően a léghevítő a kézzel töltött, zárt tűztéri ajtóval
rendelkező szabadon álló „1a” kategóriába tartozik. A
berendezés időszakos tüzelésű.
A léghevítő nem lakóhelységek levegője melegítésének
alap vagy kiegészítő hőforrása. A hőteljesítmény fafűtéssel
biztosítja maximum 300m
2
alapterületű helységek fűtését.
A léghevítő alapméretei és szerkezeti leírása az 1.
Számú rajzon látható. A léghevítő a szerkezeti acélból
hegesztett és egymáshoz csavarkötéssel rögzített égéstér
(1) és hőcserélő (2) bukolatokból áll. A hőcserélő egyik
oldalán a levegőáramot kikényszerítő ventillátoregység (3)
került beépítésre. Az égéstér burkolat a tűzfészek és a
hamutartó részből áll. A tűzfészek rész tűzálló samott
szigeteléssel (4) került kibélelésre. Az egyik falon kapott
helyet az ajtóval (5) zárható adagoló nyílás, melyen
keresztül tölthető az égéstér. Az égéstér alsó részén
található az öntöttvas rostély (6), mely a tűzfészket és a
hamuteret egymástól elválasztja. A hamutérben kapott
helyet a kívülről kihúzható, a hamut és égési hulladékokat
gyűjtő hamutartó fiók (7).
Az égéshez szükséges levegő a hamutéren keresztül
áramlik be a hamutál nem teljes betolásával, valamint a
beadagoló előlap és az ajtó alsó része közötti hézagon
keresztül, mely levegő részben hűti az ajtó falazatát. Az
égéstér burkolatának alsó részében találhatóak a
berendezés lábai (11).
Az 1.rajz leírása.
1-Égéstér burkolata, 2-Hőcserélő burkolata, 3-Ventillátor
egység, 4-Szigetelés, 5-Ajtó, 6-Rostély, 7-Hamutartó, 8-
Füstcsatorna (égéstermék kimenet), 9-Szerelési karima, 10-
Tápvezeték csatlakozó dugóval, 11-Láb(támasz).
1
ÁLTALÁNOS ELVÁRÁSOK
2
A LÉGHEVÍTŐ LEÍRÁSA
FIGYELMEZTETÉS: Az égetéshez kizárólagosan a
táblázatban szereplő szilárd tüzelőanyagok
alkalmazhatók. Tilos szemetet, hulladékot, ismeretlen
eredetű, nem megfelelő/megengedett, folyékony
tüzelőanyagot használni. Tilos az égéstérben egyéb
tárgyakat vagy anyagokat elhelyezni, mert az
balesetet vagy tüzet okozhat

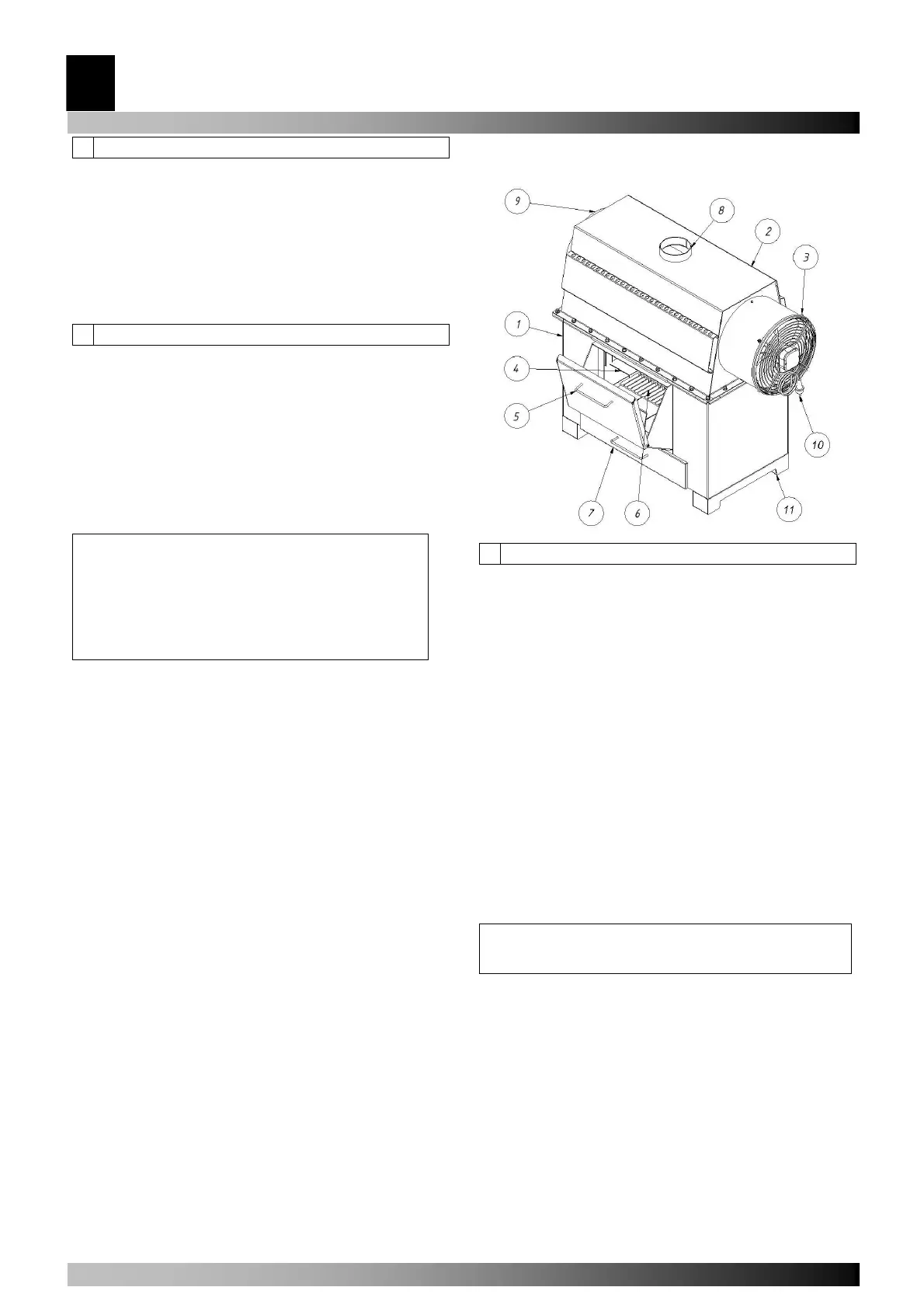

1.sz.rajz A léghevítő felépítése.
A léghevítő felszerelése előtt olvassa el a jelen
használati utasítás előírásait valamint az országos és helyi
jogszabályok követelményeit.
Az említett előírásoknak a beltéri léghevítő szerelése és
üzemeltetése során történő alkalmazása garantálja a
hőparaméterek elérését, valamint a hosszú, biztonságos és
zavarmentes üzemet.
Ajánlott a szeretési tervét és a beltéri léghevítő
felszerelését arra jogosult szerelő céggel elvégeztetni, mely
cég kéményseprő és tűzvédelmi szakemberrel
együttműködve, az alábbi használati utasítás előírásainak
betartásával írásos véleményt ad ki a következőkről:
• A léghevítő beépítési környezetének alapja
szigeteléséről és terhelhetőségéről,
• A léghevítés telepítésére szánt helység léghevítési
és szellőzési igényeiről,
• Az égéstermék elvezetésével (kéménnyel)
kapcsolatos elvárásokról.
A beltéri léghevítő telepítésénél figyelembe kell venni az
érvényben levő jogszabályokban szereplő előírásokat, de
ezeket a kéményseprő és tűzvédelmi szakember
módosíthatja vagy kiegészítheti.
FIGYELMEZTETÉS: Az alább részletezett munkálatokat
kizárólagosan a márkaszerviz szakképzett dolgozója
végezheti el.
TELEPÍTÉS
Helyezze a berendezést egyenletes, stabil, a terhet
elbíró (az 1.sz. táblázat szerinti) megfelelő terhelhetőséggel
rendelkező, nem éghető alapra. A nem elegendő
terhelhetőségű talaj esetén megfelelő intézkedéseket kell
tenni (pl. lapokat kell alkalmazni a teher felosztására), a
megfelelő terhelhetőség elérésére.
A CT50P beltéri léghevítő csak különálló kéményre
csatlakoztatható.
A léghevítő füstcsatornáját a tömítést biztosító módon
kell az kéményvezetékhez csatlakoztatni.
3
A SZERELÉSSEL KAPCSOLATOS ELVÁRÁSOK
