CT 50 P
HU
2
A nyvezetéket az 1. számú táblázatban felntetett
szükges huzat, levegőáram és füstgáz hőmérklet alapján
kell megtervezni. Megvőny esetén, amennyiben a huzat
értékellépi az 1. számú tábzat értét, a kellő értékű negav
nyost ± 2Pa tűréssel bizto szalyozót kell beépíteni.
A kéményhuzat anlott értéktartományban tartása a
léghető műszaki-üzemi paraméterei erését garantáló egyik
legfontosabb nyező.
FIGYELMEZTETÉS: Amennyiben a léghevítő
alkalmazásának helységében a falakon éghető anyagok
kerültek felszerelésre, tilos a léghevítőt a 2. számú
táblázatban szereplő, (a fal leginkább kiálló részétől
mért) távolságoknál kisebb távolságban felszerelni. A
kéményseprő vagy tűzvédelmi szakértő ezt az előírást
módosíthatja vagy kiegészítheti.
A ventillátor egységet a minimális távolságok
meghatározásával kell felszerelni. A léghevítőt úgy kell
felszerelni, hogy minimális távolságok betartása mellett
biztosítva legyen a levegő szabad áramlása a ventillátor
egységbe és a meleg levegő léghevítőből való kiáramlása.
Ellenőrizze, hogy gondmentesen el lehet végezni a
tisztítási és karbantartási munkákat.
SZELLŐZÉS
FIGYELMEZTETÉS: A berendezés működtetésének
helységében, ahonnan a berendezés az égéshez
szükséges levegőt nyeri, gravitációs füstgáz elvezetés
esetén, valamint abban a helységben, ahol a
füstgázvezetékek bemenetei találhatók, tilos elszívó
ventillátort alkalmazni.
A berendezés helyével szomszédos helységekben
alkalmazott egyéni elszívó ventillátorok negatív nyomást
okozhatnak és a berendezés füstgázának kezeletlen
kiáramlásához vezethetnek.
A berendezés telepítésének helységében gravitációs ki
és befúvó rendszert kell kiépíteni. A rendszer nem okozhat
negatív nyost a helységben.
A befúvó rendszernek biztosítania kell az égéshez
szükséges levegőt, 1 kW beépített névleges
fűtőteljesítményre eső minimum 10 m
3
/óra mennyiségű,
valamint a helységben állandó jelleggel tartózkodó minden
egyes személyre jutó minimum 20 m
3
/óra mennyiségű
levegő bejuttatását.
A levegőrácsot úgy kell kialakítani, hogy ne tudjon
eldugulni és elhelyezésük ne okozzon huzatot. A szellőző
rácsok tisztántartása és áteresztőképessége biztosítása a
felhasználó feladata.
Ne takarja le a ventillátor burkolatán található levegő
bemeneti rácsot.
Nem szabad a léghevítőt poros helységben, valamint
benzint, hígítót, festéket vagy egyéb könnyen éghető illó
anyagot tartalmazó helységben használni. A berendezés
ilyen helyen történő üzemeltetése ezen anyagok
robbanásához vezethet.
Tartsa be a berendezés érvényben levő szabványok
szerinti faltól való távolságát.
A VENTILLÁTOR EGYSÉG SZERELÉSE
A ventillátor egység a berendezéssel együtt, külön
csomagolásban kerül leszállításra. A ventillátor szerelése a
2. számú rajzon került feltüntetésre.
A rajznak megfelelően helyezze fel a ventillátor
egységre (3) a hőcserélő burkolata (2) két szerelési
karimája (9) egyikét. Csavarja be az önmetsző csavart (12)
a ventillátor egység köpenyén levő furaton keresztül a
szerelő karimába (9).

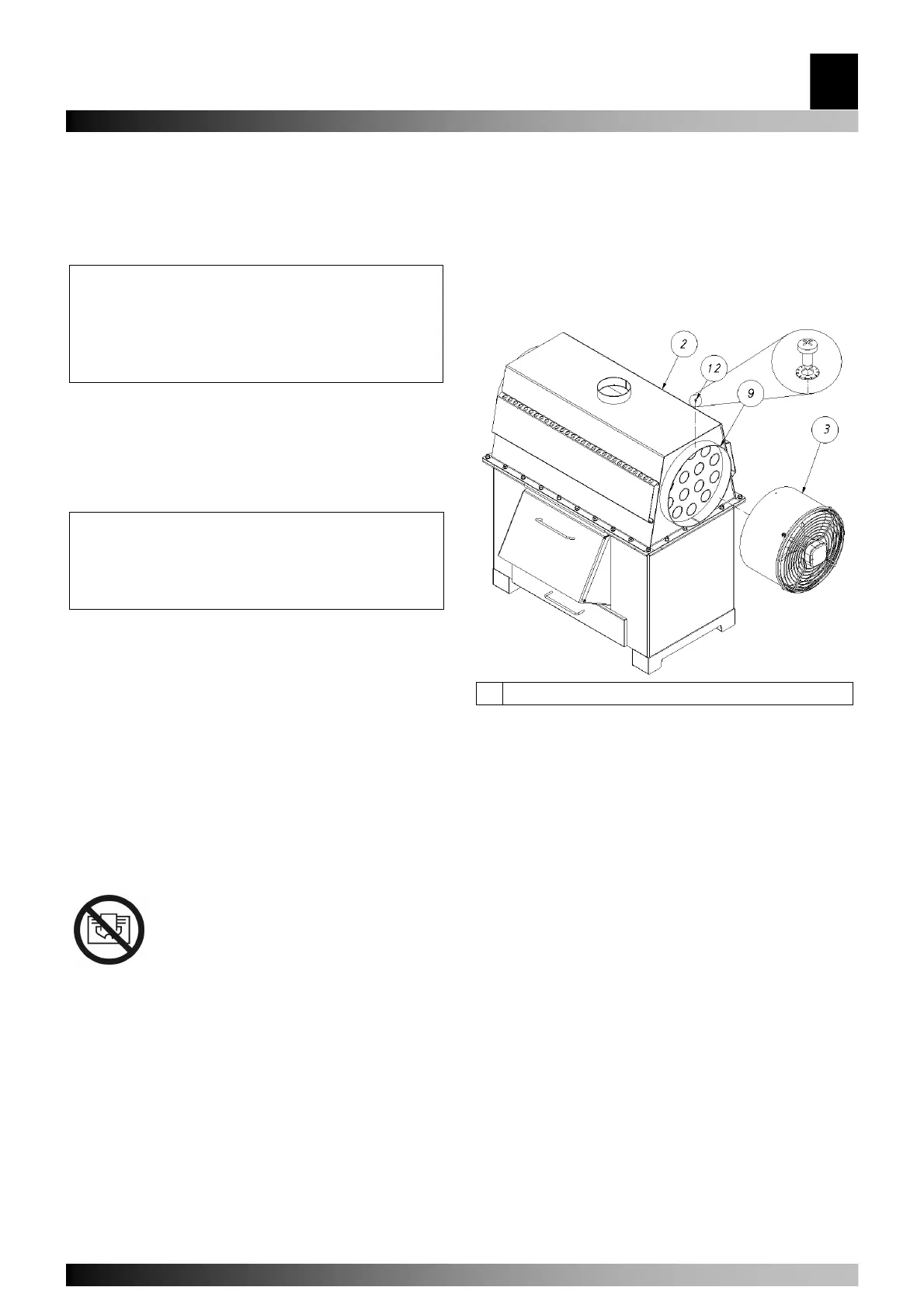

2.sz.rajz A ventillátor egyg szerelése.
4 FUNKCIÓI
A CT50P léghevítő a telepítés helysége
fűtését szolgáló berendezés. A hő a tüzelőanyag égési
folyamatából keletkezik, majd a helységbe a ventilátor
hatására kerül ki és természetes konvekcióval kerül ki.
A beépített ventillátor egység végzi a levegő
átáramoltatását a csöves hőcserélőn ami által a levegő
felmelegedik. A felmelegedett levegő a berendezés másik
oldalából kiáramlik a fűtött helységbe.
Ezen kívül a berendezés valamennyi külső felülete
is természetes hősugárzás útján leadja a környezetbe a hőt.
Tilos a berendezést az épület külső
részén (kültéren) felszerelni.
A CT50P léghevítő nagy hamutárolóval
rendelkezik, mely képes kb. 3 égési ciklus során keletkezett
égésterméket összegyűjteni. Könnyen és biztonságosan
vihető, valamint kiüríthető.
A berendezés felső részén található
füstcsatorna az égéstermékek elvezetését és a ményre
csatlakoztatást szolgálja.
A berendezés oldalán található ajtó
lehető teszi a zelőanyag egyszerű behelyezését és
biztosítja a megfelelő tömítést.
A lábak lehető teszik a berendezés stabil
elhelyezését az alapon. Átveszik az egész berendezés és a
tartozékok súlyát.
Ne fedjük le és ne takarjuk le a
berendezést üzemelés közben, mert ez
túlmelegedését okozhatja.
